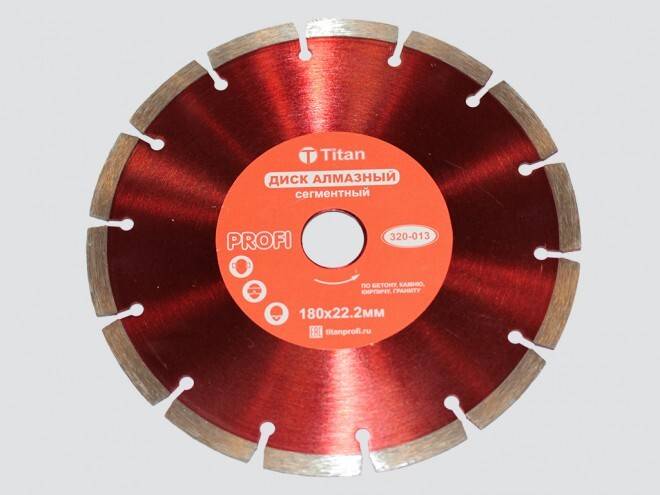

Алмазный сегментный диск. Разрежем что угодно!

Что можно резать алмазным кругом (диском)?

Используя в своей работе алмазный отрезной диск, можно осуществлять обработку практически любого материала. Разными видами алмазных дисков (кругов) вы сможете обрабатывать бетон, кирпич, камень, как искусственный, так и натуральный, плитку. Если же конкретнее говорить о разделении по материалам обработки конкретно алмазных дисков, то следует выделить следующие типы кругов:

• Алмазный диск (круг) по бетону,
• Диск для тротуарной плитки,
• Диск для резки кирпича,
• Диск по армированному бетону горячей пайки,
• Диск по железобетону,
• Алмазный диск для резки камня,
• Алмазный диск по граниту,
• Алмазные диски для резки керамогранита (по керамограниту).

В различном размерном ряде представлен алмазный диск для резки плитки, диск для керамической плитки(по керамике), диск по кафелю. И совсем к отдельным категориям относятся диски алмазные по асфальту для нарезчика швов и пильные диски.

Подбор концентрации алмазного слоя

При подборе оптимальной концентрации алмаза в алмазоносном слое действует следующее правило:

— при небольшой контактной поверхности между шлифовальным кругом и обрабатываемой деталью, например при круглой шлифовке, необходимо выбирать высокую концентрацию алмаза. Благодаря этому обеспечивается износостойкость инструмента, даже при высоких нагрузках (100%).

— при большой контактной поверхности требуется принятия мер по снижению температуры в зоне шлифования и уменьшению усилий шлифования для исключения прижогов. В этом случае следует использовать низкую концентрацию алмаза (50%).

Круги с 25%-ной концентрацией применяются для доводочных работ.

Процесс изготовления алмазных дисков

Технология изготовления алмазных сегментных дисков заключается в использовании при их производстве алмазной крошки. Алмазная крошка применяется синтетическая, она обладает рядом преимуществ перед природным материалом, основными из которых являются высокие показатели твердости. На следующем этапе происходит образование связки из крошки алмазов и металла, из смеси которых формируются сегменты. Далее, полученные связки спекаются по особым технологиям. Затем алмазные круги проходят шлифовку, чтобы на поверхности выступили алмазы. В итоге с конвейера выпускается качественный диск, в котором при разрезании материала отработанные алмазные зерна удаляются из связки в процессе резки, что и обеспечивает высокую износостойкость.

Алмазные отрезные диски – характеристика, описание, требования

Главная целевая группа этого типа инструмента – особо прочные материалы. Высокая показательная работоспособность алмазных дисков позволяет насадкам легко справляться с такими типами строительных текстур, как: бетон, строительный камень (мрамор, гранит), асфальт, красный кирпич, прочие подобные варианты.

Состав отрезного круга – высокопрочная сталь. Торец оснастки покрыт специальным слоем. Абразивная масса лучших алмазных дисков включает в свой состав алмазную крошку.

Особенности размера детали указаны на основании товара. Заводская маркировка алмазных отрезных дисков свидетельствует о том, что их доступная ширина слоя из искусственных алмазов варьируется от 1,5 до 3-х мм.

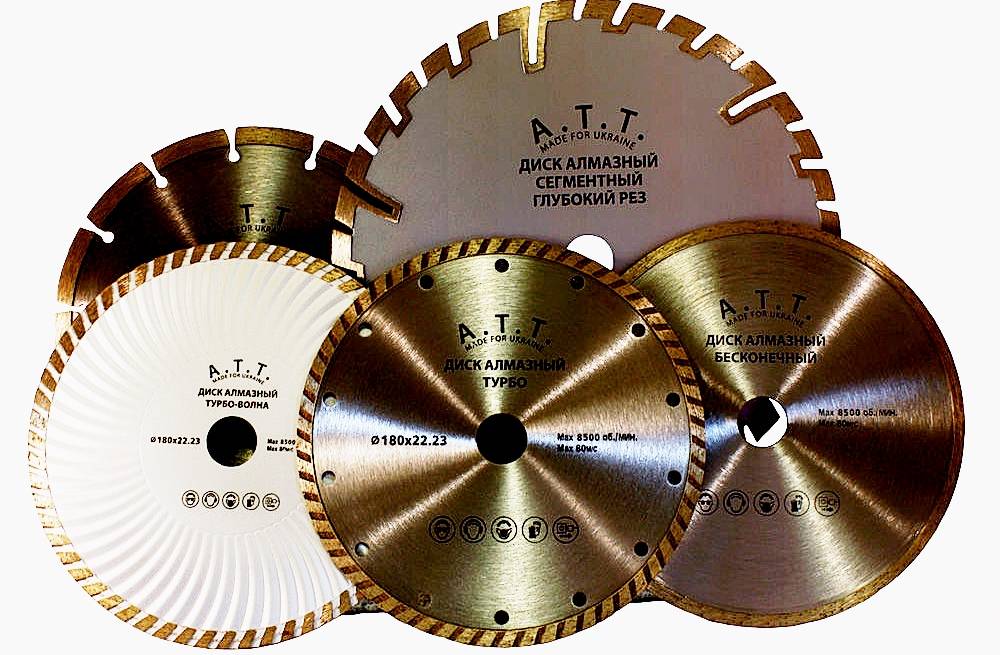

На сегодняшний день разновидности алмазных отрезных дисков делят по трем основным категориям:

• · Сплошные (цельный диск в основном для влажного типа резки);
• · Турбированные (характеристика таких кругов – алмазная кромка волнообразной формы). Назначение алмазного отрезного диска – также резка прочных строительных материалов, которая может производиться, происходит естественным путем, то есть, без дополнительного охлаждения;

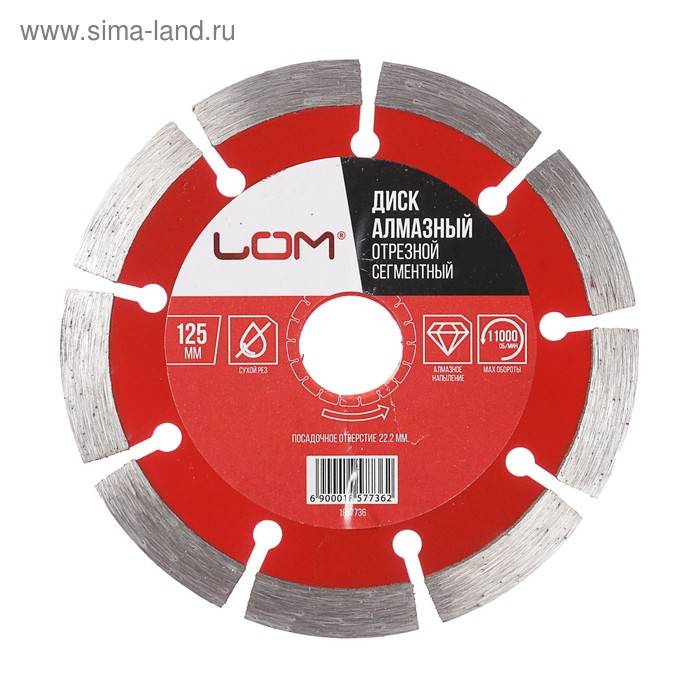

• · Сегментные элементы. Характеристика ГОСТ данного отрезного диска говорит о том, что режущая кромка делится на отдельные напайки – сегменты. Работать этим типом инструмента можно «по сухому».

Анализ рынка отрезных кругов. Изучаем ассортимент, делаем правильный выбор

Определяясь с вариантом нужного Вам наименования, обязательно руководствоваться

обозначениями круга. Главными из них являются:

· Соответствие конструкции оборудованию, с которым Вы планируете применять диск с особыми техническими параметрами

С чем совмещается оснастка – ручным инструментом бытового типа или профессионального назначения, со стационарными станками, прочими вариантами станков;
· Обращайте внимание на срок эксплуатации отрезных дисков, показатель зернистости, если речь идет про абразив;
· Также учитывайте диаметры, толщину расходки, не забывайте поискать отзывы про диски;
· Назначение, рабочая скорость, эффективность – все эти качества имеет любое наименование продукта, сравнение показателей кругов, оценка полученных результатов поможет определиться с выбором.

Маркировки алмазного диска: что означает

Стандарты качества зафиксированы в ГОСТах. Существуют и другие международные документы, регламентирующие технические особенности шлифовальных алмазных кругов. Если ориентироваться на ГОСТ, на конкретном примере рассмотрим специфику маркировки алмазных кругов.

Например, 12А2-30 (АЧК) 120x15x5x28 AC3 140/110 B2-01 100%:

• речь идет об алмазном круге с конической чашей под уклоном 30 градусов;
• наружный диаметр диска составляет 120 мм;
• 15 – это ширина алмазного слоя, режущей части;
• 28 – показатель посадки;
• AC3 – синтетический круг с показателем зернистости алмазного диска 3;
• 140/110 – соотношение алмазного порошка;
• B2-01 – органическая связка;
• 100% — процентное соотношение алмазной крошки в режущей части.

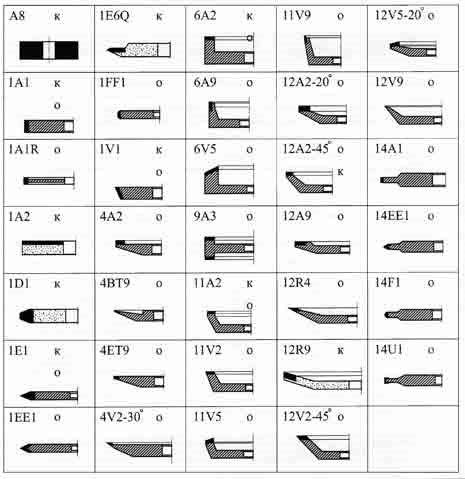

В таблице отображена маркировка алмазных кругов

Правила эксплуатации

Если соблюдать правила пользования и меры безопасности при работе с алмазными дисками, то эффективность и долговечность гарантированы. Остановимся на основных моментах более подробно.

Как правильно выбрать

Основная характеристика, на которую необходимо обратить особое внимание, чтобы не допустить ошибки при выборе – частота вращения круга. Замедление происходит в таких случаях:

• не хватает устройству сил;
• существенная сила нажима.

Итог – перегрев инструмента и уменьшение максимального срока его эксплуатации. Чтобы достичь высокой точности и качественности резки, используется специальное оборудование.

Глубина резки

Показатель напрямую зависит от диаметра круга. Работа с инструментом предполагает следование правилу «ступенчатого реза»: максимальная глубина достигается посредством последовательных неглубоких резов. Это дает возможность увеличить срок службы режущей части и снизить трение.

Правила подачи инструмента и оптимальный нажим

Как правило, работа с алмазными кругами не предусматривает существенного нажима. Вполне достаточно собственного веса отрезной машины. Скорость подачи выставляется мастером самостоятельно, в зависимости от условий резки

Стоит обратить особое внимание на прерывание работы с целью охлаждения оборудования, в том числе и принудительного. В процессе работы боковое трение приводит к перегреву, что чревато  деформированием круга и повреждением алмазного напыления

Беспрерывно работать долгое время не следует. Нужно давать короткий отдых и следить за тем, чтобы осуществлялась подача охлаждающей жидкости, если есть в этом необходимость.

Как восстановить работоспособность

Если пришлось проводить резку по различным материалам, как то по железобетону, по дереву или по кирпичу, то алмазные диски со временем засаливаются. Это приводит к уменьшению производительности. Восстановить работоспособность можно, используя метод подтачивания. В этом поможет использование абразивного материала. Итог – полное очищение сегментов и восстановление работоспособности диска.

Порядок эксплуатации

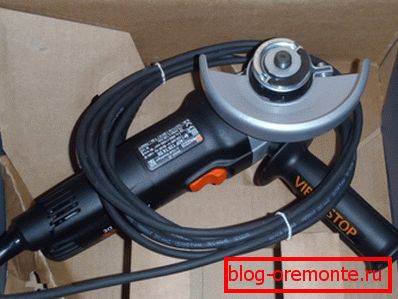

Прежде, чем устанавливать диск, его необходимо внимательно осмотреть. В случае выявления деформирования, его использование стоит исключить. Крепится круг в определенном направлении вращения, указанном на самом оборудовании. Что касается посадочного отверстия и дискового диаметра, то они должны быть аналогичными параметрам машины.

Диск устанавливается правильно, исключая перекосы. Главный момент – плотное зажатие гайкой. Сделайте несколько оборотов в ручном режиме, чтобы понять, насколько правильно вы установили устройство. Потом запустите машину. Алмазный диск обладает жесткой формой и делает прямые резы. Криволинейные резы он исполнить не в состоянии. Предварительно стоит разогнать инструмент, не доводя до максимальных оборотов. При резке не стоит делать рывков и сильно нажимать на диск.

Меры предосторожности

При работе с алмазными кругами необходимо в полной мере соблюдать правила техники безопасности. Внимательно ознакомьтесь с содержанием пиктограмм, нанесенных на отрезном устройстве. Эксплуатируйте исключительно исправный товар и расходные материалы к нему

Обратите внимание на наличие защитного кожуха на машинах. Выполнение манипуляций осуществляется в перчатках и защитных очках

В случае необходимости прибегните к помощи защитной маски, наушников или беруш. Желательно облачиться в защитную обувь и одежду. Это поможет предотвратить несчастные случаи, сохранить здоровье мастера и даже его жизнь.

Возможные поломки

Снижению эффективности и ускоренному износу способствуют следующие ошибки:

• неправильное использование изделия;
• неправильное установление диска;
• круг выбран не для того вида работ;
• инструмент в неисправном состоянии.

Случаются варианты, когда диск застревает. Это может произойти при наличии избыточного нажатия на машину. Движения становятся медленными, кромка – гладкой. Для восстановления эффективности нужно обработать любой абразивный материал. Кромка должна восстановить бугристость. При дальнейшем застревании круга стоит осуществить замену на новый, более мягкий.

Если режущий сегмент изнашивается за непродолжительное время, то, скорее всего, выбран неправильный диск. Если он слишком мягкий, то не подойдет для обработки твердого материала. Обычно появляется агрессивные движения, слишком быстрое изнашивание сегментов, что видно невооруженным глазом. Высота сегмента достигает корпуса и диск начинает клинить в материале. Стоит рассмотреть вопрос о приобретении более плотного круга.

Абразивный круг для работы с металлом

Качественный круг отлично справляется с разрезанием листов стали, обладающие толщиной до 1,6 мм, и металлических изделий. Для ряда материалов, например, алюминий или чугун, имеются специальные насадки. Они не повреждают металл, оставляя срез точным и гладким. Производители указывают для каких материалов подходит каждый конкретный диск, оставляя на нем специальную маркировку.

Абразивный круг для болгарки производят с использованием стекловолокна. Для крепости конструкции используется сразу несколько слоев. Со всех сторон основание покрывают абразивными материалами, чаще всего карбидом кремния или электрокорундом. Наносится вещество под высоким давлением и подвергают термической обработке, что позволяет создать достаточно прочное изделие для использования в производстве.

Применение алмазных кругов, согласно сертификату соответствия

• · Для резки без охлаждения по бетону, граниту, кирпичу идеальной станет сегментированная насадка. Внешний диаметр такого расходного материала представлен показателем 230 мм, алмазоносный слой, который имеет деталь, составляет 2,5 – 3 миллиметра;
• · Более внушительный по весу и прочим габаритам (диаметром 350, слоем алмазов 3,5 мм) отрезной круг правильно будет использовать для прокладки инженерных коммуникаций.

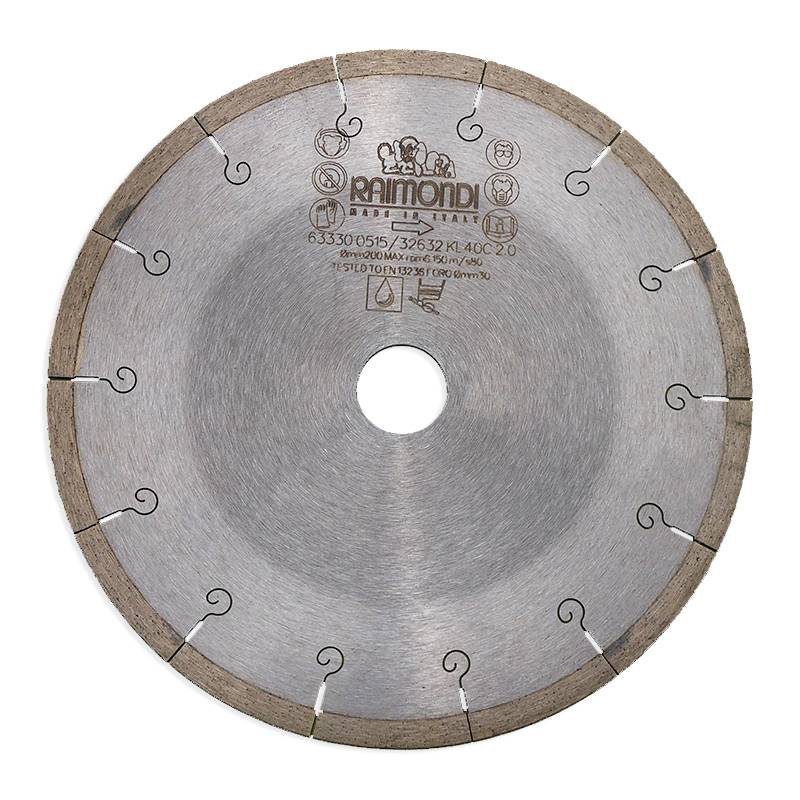

• · Круг, который имеет назначение – работа по мрамору и керамической плитке – должен относиться к сплошному алмазному инструменту. При этом одним из главных условий, которое подтвердили тесты отрезных кругов, является обязательное охлаждение водой.
• · Профессиональное сравнение отрезных дисков показало, что турбо-инструмент надо применять по железобетонным конструкциям.

Маркировка дисков по цвету и по размеру

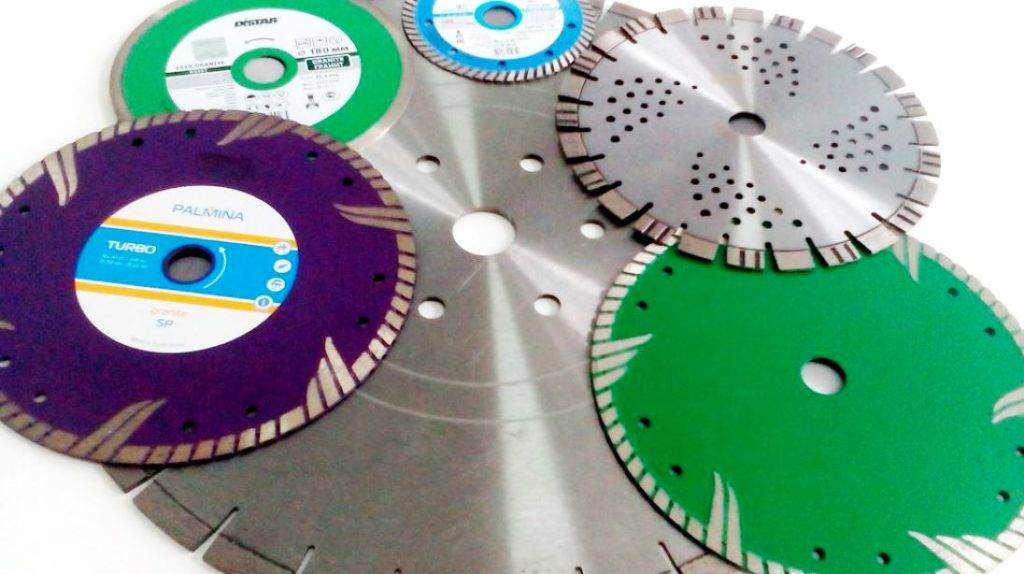

Стоит заметить, что диски отличаются друг от друга цветом лицевой стороны и это неслучайно. Различные цвета на дисках являются маркировкой, обозначающей какие работы им можно выполнять, например:

• диски, промаркированные желтым цветом, предназначены для работы с кафелем или гипсом;
• зеленый применяется для бетона или гранита;
• оранжевые диски используют для работ с кирпичом или штукатуркой;
• диски серого цвета применяются для резки керамической плитки

В зависимости от производителя маркировка цветом может незначительно меняться.

Также диски различаются между собой диаметром. От диаметра диска зависит глубина реза, чем он больше, тем глубже будет резаться материал, но при увеличении диаметра будет уменьшаться скорость вращения. Еще одним аспектом увеличенного диаметра диска является продление срока службы, поскольку, чем крупнее диаметр, тем меньшее давление приходится на каждый алмаз. Максимальное значение диаметра круга должно обязательно соответствовать возможностям инструмента. Нарушение этого требования может вывести из строя не только диск, но и сам инструмент.

На сегодняшний день производители выпускают диски диаметром:

• 115 мм;
• 125 мм;
• 150 мм;
• 180 мм;
• 200 мм;
• 230 мм.

Наиболее востребованными у обладателей болгарок являются диски диаметром 230 и 125мм. Для использования в промышленных масштабах выпускаются диски увеличенного диаметра, как правило, машины на которые они устанавливаются, отличаются высокой мощностью и относятся к классу профессиональных, называют их отрезные станки или шоврезчики.

Как выбрать

Основной критерий выбора – посадочный и наружный диаметры, конфигурация рабочей части и советы производителей. Наружный диаметр влияет на максимальную глубину реза. Самым распространенным считается 11,5, 23, 18 и 12,5 см. Для ручного инструмента максимальный показатель составляет 320 мм. Для станков подойдут круги 600-миллиметрового диаметра.

Стандартный посадочный диаметр – 23 и 22 мм в отношении дисков размером 230 мм, и 25,4 мм для кругов от 300 мм и более

Немаловажное значение имеет и маркировка товара. Скорость оборудования должна равняться или быть меньше, нежели допустимое значение оборотов, определенное на маркировке диска

Обязательно проведите обзор направления движения круга и рекомендуемый материал, например, для обработки асфальта, для ж/б, для работы по керамограниту и так далее.

На продолжительность эксплуатационного срока оказывают влияние такие факторы:

1. При высокой мощности инструмента обороты не падают.
2. Чем больше диаметр, тем меньше нагрузка на рабочую поверхность.
3. Необходимо соблюдать прямолинейную траекторию манипуляций.
4. Делать перерывы в работе, давая изделию остыть.
5. Полностью исключить возможность перегрева.
6. Соблюдать правила эксплуатации оборудования.
7. Глубокий рез выполнять в несколько подходов.

В настоящее время рынок наполнен такого рода продукцией. Какой лучше инструмент купить, зависит от множества факторов и предпочтений мастера. Можно выбрать дорогостоящий брендовый вариант, используемый при строительстве значительного объекта или стать собственником оборудования по доступной цене для небольшого объема работ.

Прежде, чем принять окончательное решение, стоит изучить рейтинг качественных товаров, популярные модели, отзывы, фото, выпускаемые новинки. По мнению покупателей, лучше всего посетить специализированные строительные маркеты, где реализуется брендовая продукция, которую можно визуально осмотреть, пощупать, поговорить с профессиональным продавцом, узнать, что сколько стоит.

Зернистость алмазных дисков

Показатель зернистости играет решающую роль в скорости удаления заготовки и получения результатов резки. На срок службы угловой шлифовальной машины также влияет показатель зернистости. Благодаря большому выбору синтетических абразивных зерен в сочетании с различными типами связок качество болгарки может быть оптимально адаптировано к процессу шлифовки.

Для шлифовальных машин на синтетической смоле в основном используются никелированные абразивные зерна. Специальные процессы нанесения покрытия обеспечивают возможность адгезии, что благоприятно отображается на теплопроводности. Чтобы удовлетворить различные требования к измельчению, существует большое количество размеров зерна.

Зернистость – это показатель, определяющий чистоту поверхности обработанного металла, износ диска, количество материала, который удается снять за один ход диска. Показатели и стандарты зернистости фиксируются в ГОСТе. Виды зернистости подбираются в соответствии с обрабатываемым материалом, результат, которого вы хотите достичь, степень шероховатости металла после шлифовки.

Меньший показатель зернистости предполагает более чистую поверхность. Параллельно происходит прижигание поверхности, что не всегда нужно. Поэтому, перед началом работ нужно расставить приоритеты и принять решение по зернистости алмазного диска.

Советы экспертов

Перед приобретением диска выясните следующее:

• какую разновидность бетона нужно резать;
• какой будет глубина разрезания;
• алмазный круг, каких габаритов пригоден для используемого инструмента (серьёзен его наружный и внутренний диаметр, и толщина);
• какая мощность (в киловаттах) у режущего агрегата;
• какой способ резки будет использоваться: мокрый или сухой (это зависит от конструкции инструмента).

Все эти сведенья сообщите продавцу-консультанту, и он подберет вам хороший вариант изделия.

В случае если же круг уже приобретён, убедитесь, что он рекомендован для разрезаемой разновидности бетона.

1. Ставя круг в инструмент, выясните, сходится ли направление его вращения, продемонстрированное на корпусе стрелочкой, с направлением вращательных перемещений вала.
2. Обороты агрегата должны быть подобны, указанной их величине на диске. На этикетке изготовители пишут разрешенную максимально скорость вращения (обороты в 60 секунд) и предельно допустимую скорость линейную (метры в секунду).
3. Работая на неправильной скорости, вы имеете возможность повредить или неравномерно износить круг. Да и резка будет неэффективной.
4. Не наклоняйте диск в стороны и не используйте мышечную силу (массы инструмента достаточно).
5. В случае если глубина пропила громадная, осуществите предварительный разрез (1/5 часть всей величины резки). Так вы пресечете перегрузку агрегата, а ровный срез взять будет легче.
6. При обработке ручным инструментом цементных плит, имеющих толщину 2/4 см, поставьте ограничитель на диске на громаднейшую глубину пиления. Так контакт с материалом будет мельчайшим. Такая же подготовка нужна и в случае если производится алмазное бурение отверстий в бетоне.

Подбор концентрации алмазного слоя

При подборе оптимальной концентрации алмаза в алмазоносном слое действует следующее правило:

— при небольшой контактной поверхности между шлифовальным кругом и обрабатываемой деталью, например при круглой шлифовке, необходимо выбирать высокую концентрацию алмаза. Благодаря этому обеспечивается износостойкость инструмента, даже при высоких нагрузках (100%).

— при большой контактной поверхности требуется принятия мер по снижению температуры в зоне шлифования и уменьшению усилий шлифования для исключения прижогов. В этом случае следует использовать низкую концентрацию алмаза (50%).

Круги с 25%-ной концентрацией применяются для доводочных работ.
