Как сделать простую сверлильную стойку для электродрели

Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.

Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.

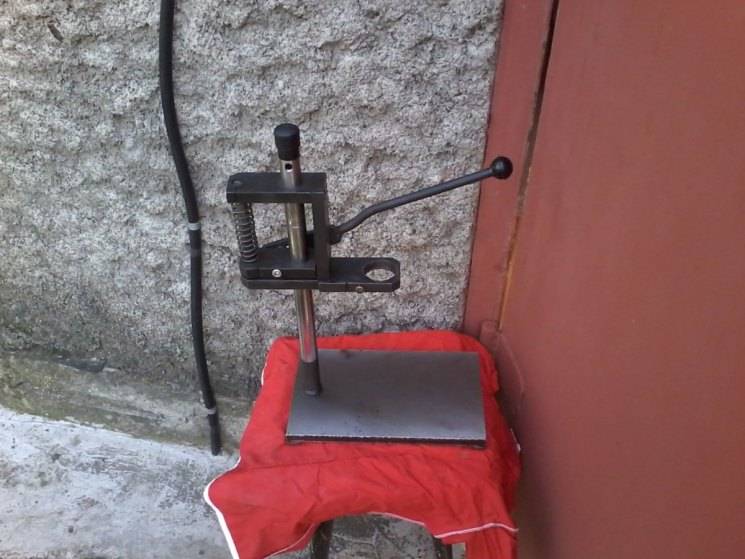

Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.

Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).

Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).

Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).

Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).

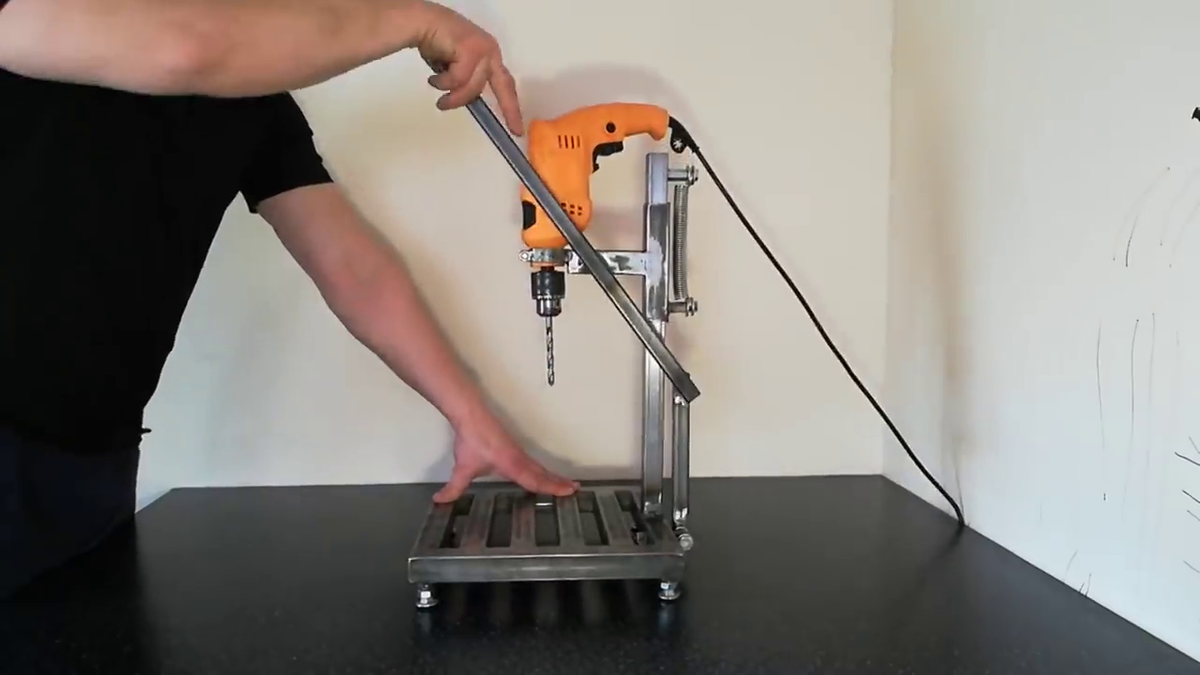

Приступаем к изготовлению стойки для дрели своими руками.

Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.

После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.

Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).

На следующем этапе изготавливаем подвижную Т-образную часть. Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.

После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.

Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.

Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.

Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.

Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.

В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.

На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели.  Фиксируется пружина при помощи двух удлиненных гаек и болтов.

Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.

Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.

Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.

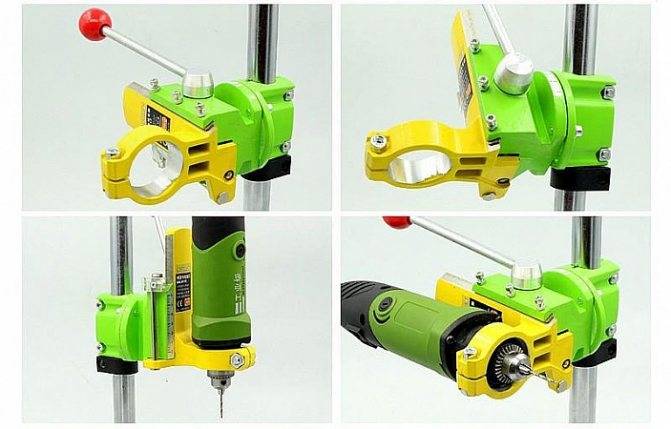

Топ-6. Skrab 25519

Рейтинг (2021): 3.55

Учтено 17 отзывов с ресурсов: Яндекс.Маркет, 220 Вольт, Озон

• Номинация

  Универсальная конструкция Поворотная каретка позволяет работать под углом 90 градусов, что дает возможность размещать на стойке не только ручную дрель, но и шлифовальную машину с прямым расположением диска.

• Характеристики
  • Средняя цена: 4 400 руб.
• Страна: Латвия (производится в Китае)
• Высота (мм): 425
• Диаметр гнезда для дрели (мм): 43
• Рабочий ход (мм): 60
• Размер основания (мм): 156×156
• Вес (кг): 3,4

Производитель решил обойти своих конкурентов по оригинальности. По сути, перед нами обычная вертикальная сверлильная стойка, однако, судя по описанию, установить в нее можно не только дрель, но и шлифовальную машину. Конечно, только с прямым расположением диска, так как угловое размещение просто не имеет смысла. Кроме того, стойка позволяет сверлить отверстия под углом. Решение откровенно странное, так как эту функцию чаще всего выполняют обычные тиски. Как бы то ни было, каретка у инструмента подвижная, способная поворачиваться на 90 градусов. Если у вас есть подходящие для нее задачи, то найти альтернативу на рынке будет довольно сложно.

Как сделать из дрели станок, используя подручные материалы

Из чего должна состоять направляющая подставка для ручной дрели?

Устойчивая станина

Желательно с возможностью установки тисков или другого приспособления, удерживающего заготовку. В домашних условиях изготавливается из толстого ДСП, фанеры, или текстолита. По центру оси устанавливаемой дрели, необходимо оставить отверстие диаметром пару сантиметров.

Описание необходимых частей сверлильного станка из дрели

Направляющая вертикальная стойка

Тут фантазия разработчиков неограниченна. Это может быть брусок, фанерная пластина, металлический профиль или труба.

Главный принцип при изготовлении – строгая вертикаль по отношению к опорной станине. В противном случае сверло будет отклоняться от прямолинейного движения, портить заготовку и ломаться.

Механизм хода

Может быть рычажного типа, или использовать пару шестерня-рейка. Принципиально не имеет значения, какую конструкцию выбрать

Важно соблюдать принцип доступности материалов, иначе может оказаться, что дешевле приобрести готовое изделие

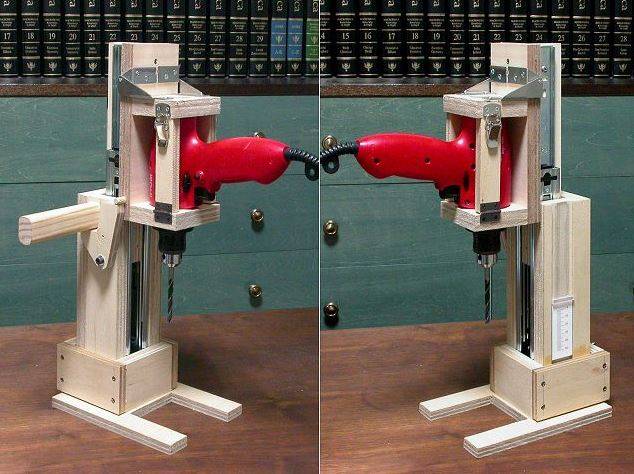

Механизм подъема и опускания сделан руками из досок

Второй пример подъемного механизма выполненный из металла

Причем подаваться может не только дрель к заготовке. Иногда удобнее поднимать изделие к сверлу. Например – на компактных моделях.

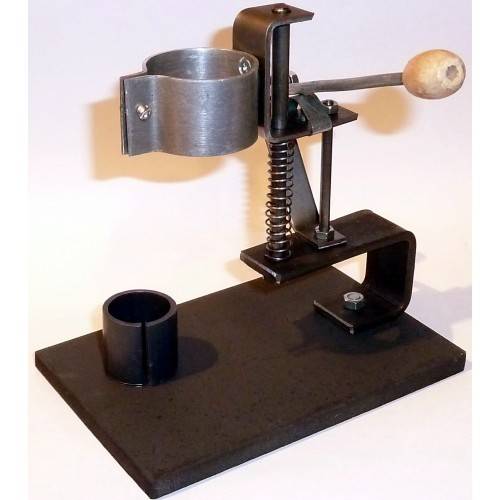

Кронштейн для ручной дрели

Идеальное решение – использование посадочного места для ручки дрели с хомутовым захватом. Оно охватывает подшипник вала, и оптимально подходит для центровки всей конструкции.

На практике – не всегда ваша дрель имеет такое посадочное кольцо. В таком случае инструмент крепится хомутами за корпус

При таком способе, важно добиться хорошей центровки оси вращения, и, разумеется – идеальной ее вертикальности

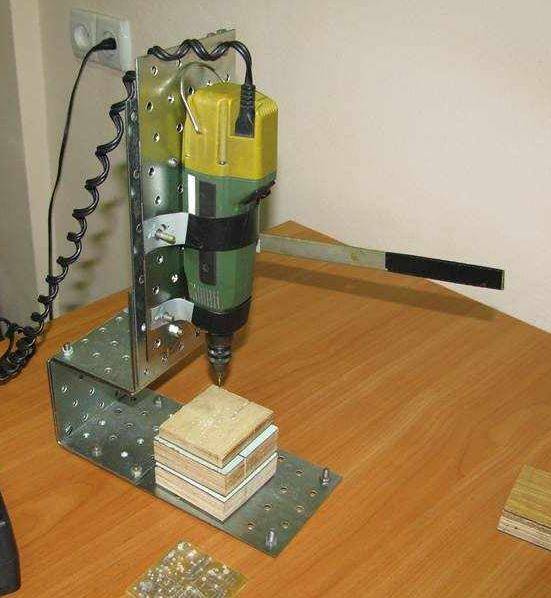

Самодельный вариант станка из монтажных пластин

ВАЖНО! Ось вращения дрели всегда вертикальна. Для сверления под углом – переориентируйте заготовку.. Существуют и более оригинальные конструкции крепления электроинструмента

Внешний вид не имеет значения. Главное – надежность и удобство применения

Существуют и более оригинальные конструкции крепления электроинструмента. Внешний вид не имеет значения. Главное – надежность и удобство применения.

Крепление дрели выполненное из фанеры

Выключатель дрели

Этот элемент конструкции важен, поскольку кроме удобства он обеспечивает безопасность работ. Если вы планируете навсегда оставить электроинструмент в станке – можно демонтировать кнопку и установить вместо нее стационарный включатель на корпусе станка.

Если же дрель будет периодически использоваться как ручной инструмент – оптимальным способом решения вопроса будет установка розетки и клавиши включения в удобном месте приспособления.

Лампа освещения рабочего места

Вариантов для творчества множество. Главное – она действительно необходима. Отдельно остановимся на способе крепления заготовки.

Станок с тисками, несомненно, более удобен, но обязательно надо предусмотреть возможность их демонтажа. При обработке крупногабаритных деталей поверхности станины должна быть ровной.

Электробуры с шаблонами

Электробуры часто применяются одновременно с особыми шаблонами, которые не только лишь увеличивают достоверность бурения и последующей установки, но и существенно стимулируют обработку. Направляющая приставка для дрели выполнена из металла и сохраняет собственные геометральные качества в течение длительного периода времени. Для домашнего применения можно приобрести доступный пластмассовый образец, который хоть и не настолько крепкий, как их металлический аналог, но гарантирует высочайшую достоверность обработки.

READ Дрель 2 Скорости Реверс Регулировка Оборотов

Смысл шаблонов для сверления состоит в том, что их структура содержит размеры и положение отверстий, производимых в элементах дизайна мебели. Имеются шаблоны, предназначенные для сверления отверстий для крепления мебельных петель, вставки замков и конструкции мебельных стяжек. В таких струбцинах находится не только промежуток между отверстиями, но и промежуток, в котором подобные отверстия должны размещаться от кромки заготовки. Самодельные насадки, применяемые в наборе со свёрлами, кроме того, используются для расширения функциональности.

Плюсы

Экономия средств. Безусловно, сделать что-то самостоятельно, как правило, обходится куда дешевле, нежели покупать вещь в магазине. Именно поэтому многие люди стремятся сделать все своими руками.

Данное сооружение не требует каких-то особых навыков в этом деле и особенных материалов. Все делается из подручных средств своими силами.

Если посмотреть чертежи стойки для дрели, то становится ясно, что конструкция достаточно проста в изготовлении.

На просторах интернета полно вариаций по возведению сверлильных стоек своими руками. Это говорит, что даже самый неопытный пользователь сможет найти себе подходящую инструкцию и чертежи.

Как проходит процесс изготовления + (Видео)

Когда все подготовительные этапы пройдены, можно переходить непосредственно к процессу работы. Схема работы состоит из несколько этапов, каждый из которых будет подробно описан в этом разделе.

1. Изготовление станины. Самодельная станина является основой всей конструкции: именно на станину крепятся все остальные элементы стойки. Выполняется обычно из твердого дерева или железа. Что до размеров, то лучше всего взять параметры 100*50. Что до толщины, она должна быть 3 см для дерева и 2 см для металла. Иногда допускается толщина поменьше, но лучше все же не экономить на толщине материала.
2. Укрепление на станине стойки и подпорки. Вырезаются эти детали из того же материала, что и станина, и крепятся винтами или шурупами перпендикулярно по отношению к ней. Выглядеть держатель для дрели, своими руками сделанный, будет так:
3. Прикрепление направляющих и каретки. Для того, чтобы было куда крепить электродрель, к стойке при помощи уголков прикрепляют каретку. Направляющие же нужны для свободного передвижения дрели по вертикальной оси. Крепятся эти элементы — вот так:Также можно сделать каретку при помощи хомутов, однако это будет не столь надежно, как деревянная колодка, укрепленная на железных уголках.
4. Выполнение перемещающего элемента. Он включает в себя ручку и нескольких пружинок. Возможны два варианта исполнения: укрепление в пазах каретки двух пружин и установка возвратного механизма возле ручки. В первом случае боковые пластины и штифт располагают перпендикулярно к колодке каретки, а пружины закрепляют в направляющих. Если же выбран второй вариант, то ось рукоятки необходимо будет поместить между двумя пластинами, укрепленными на стойке. Такой же элемент, но с пружиной внутри, располагается чуть ниже первого: при смещении ручки вниз пружина будет поднимать ее в изначальное положение, что обеспечит движение дрели вверх. Надо сказать, первый вариант предпочтительнее — он гораздо проще и практичнее. Но, при желании, можно воспользоваться и вторым методом. Смотрим внимательно чертежи – это наиболее сложный этап изготовления стойки для дрели.
5. Установка дополнительных элементах. Это даст возможность выполнять на станке разные виды работ. К примеру, для фрезеровки понадобится дополнительная горизонтальная подставка, которая будет крепиться к станине. На ней укрепляются тиски. Для того, чтобы выполнять сверление под разными углами, на стойку прикрепляется дополнительная пластина. На обеих пластинах делается несколько отверстий, позволяющих при помощи винтов закреплять стойку под разными углами. Отверстия выполняются по такой схеме:А вот так будет выглядеть вся конструкция в целом:

В целом можно сказать, что изготовление стойки для дрели — процесс достаточно простой, хоть и требующий определенной сноровки. Но если быть аккуратным, не торопиться и внимательно изучить чертежи, то самодельная стойка для дрели получится даже у человека, имеющего начальные навыки обработки дерева.

Конечно, у стойки для дрели, сделанной своими руками, есть свои недостатки: недостаточная точность, чуть меньший срок службы в сравнении с заводскими станками, меньший спектр доступных к выполнению работ. Однако дешевизна, доступность, простота в исполнении и возможность изготовить станок в соответствии с индивидуальными потребностями мастера делают сверлильные стойки, выполненные собственноручно, достаточно распространенным явлением.

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:

• изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
• сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
• чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
• при желании всегда можно создать станок из дрели собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.

Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей

Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:

• для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
• по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
• самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

Плюсы и минусы самодельного устройства

Решение изготовить самодельную стойку для дрели в частную мастерскую имеет следующие преимущества:

• Полученная конструкция будет существенно дешевле серийного аналога и в сравнении с недорогими моделями срок службы и надежность приспособления будет значительно выше.
• Простота устройства и процесса изготовления позволяет успешно выполнить поставленную задачу даже начинающим мастерам. Для получения более детальной информации по вопросу с пошаговыми инструкциями достаточно ознакомиться с видео по теме, находящимися в открытом доступе.
• При необходимости возможно внесение изменений или дополнений в базовое устройство стойки, чтобы учитывать особенности ее будущего применения.

Определенные сложности могут возникнуть при изготовлении металлических стоек. Чтобы сделать отдельные детали потребуется токарный станок, сварочный аппарат. Такие операции сможет выполнить только специалист. Но точность параметров детали в этом случае исключит возникновение люфта в ходе эксплуатации, обеспечивая точность сверления.

Приспособления для электроинструментов:

• Насадки-ограничители. В момент ремонтных и строительных работ потребуется делать отверстия требуемого диаметра в точно установленную глубину. Непосредственно для этого применяется достаточно элементарная насадка, которая складывается из 3-х элементов. Её возможно сделать собственными руками, при этом характеристики отверстий просто и быстро меняются при потребности. 1-ая часть устройства – это хомут для удержания, он устанавливается напрямую в блок-корпус прибора. Такого рода хомут имеет 2 отверстия, в них вводятся упоры-устремляющие в виде металлических прутьев на 6 миллиметров. Прутки при потребности сгибаются. В период работы экспонируется нужный ракурс наклона дрели, чтобы создать отверстия с установленными параметрами.

  Ограничитель глубины сверления

• Кругорезы – это специализированное приспособление, которое по внешнему виду напоминает огромный циркуль. Составляются насадки из металлических прутьев. Вертикальная доля выполняет значимость упора, в её конце производится специализированное утолщение. К вертикальной части осуществляется крепление горизонтальной, с одной стороны которой делается комфортная рукоятка, а с другой – приваривается колечко. Для устройства следует предусматривать поперечник крепежного кольца, чтобы электродрель не выскальзывала, вплотную держалась в нем в период работы. Изнутри правильнее в целом прикрепить резиновое колечко, что сможет помочь совершить фиксацию более надежной.

Различные приспособы для электроинструмента нужны для того, чтобы сделать работу наиболее удобной и простой.

Покупать подобные приборы не всегда имеется возможность, безусловно и зачастую они необходимы в целом на пару раз. По этой причине значительно легче сделать их без помощи других, потратив не так уж и большое количество времени.

Фрезер из болгарки + (Видео)

Иногда появляется необходимость профрезеровать отверстие или поверхность, а знакомого фрезеровщика нет, да и искать негде. Но есть угловая шлифовальная машина – болгарка. Это решение проблемы. Выбираем станок из двух вариантов – подвижная машинка и подвижный стол.

В первом случае мы закрепляем заготовку или материал, который нужно профрезеровать, а болгарка крепится в вертикальной плоскости к рамке. На рамке есть возможность сдвигать пластину, к которой крепится болгарка влево – вправо и вперед – назад. Другими словами, мы можем перемещать болгарку относительно заготовки.

В другом варианте болгарка закреплена жестко, а заготовка перемещается по аналогии влево – вправо и вперед – назад. Это основные направления для фрезерования. Для фрезерования по осям вверх – вниз дополнить приспособу труда не составит.

Выбрав вариант станка можно приступать к реализации. Единственное место, которое потребует привлечения токаря – держатель фрезы. Он вытачивается из шестигранника не менее 16 мм, потому что резьба болгарки 14 мм. Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон справляется хуже.

Достоинство такого станка, как и всех станков на базе болгарки, заключается в том, что они легко трансформируются обратно в болгарку. Как разновидность фрезера из болгарки можно сделать бормашину.

Сборка стойки для дрели

Выбрав желаемый чертеж и подготовив необходимые материалы, приступают к работе. Простейший станок состоит из 4 основных элементов, среди которых:

1. Станина. Она обеспечивает устойчивость всей конструкции.
2. Стойка. Состоит из вертикальной направляющей и подвижной каретки с дрелью.
3. Ручка. Этот элемент обеспечивает плавное перемещение каретки. Ее наличие необязательно, но сильно упрощает сверление.
4. Дополнительные элементы. Части конструкции, увеличивающие функциональность станка. Например, возвратный механизм или крепления, задающие угол сверления.

Станина

Основание является важной частью конструкции, так как обеспечивает устойчивость стойки во время работы. Для изготовления используют пластину из металла толщиной более 10 мм или деревянный лист на 20 мм. Толщина может изменяться в зависимости от нагрузки или используемых материалов

Чем выше вес стойки, тем прочнее делают основание

Толщина может изменяться в зависимости от нагрузки или используемых материалов. Чем выше вес стойки, тем прочнее делают основание.

Минимальные размеры для станков:

• 50х50 см – для простого вертикального сверления;
• 100х50 см – для станков с многофункциональным использованием дрели.

Обратите внимание! Стойку делают из подручных материалов. Главное условие – основание должно быть прочным и выдерживать вес конструкции с инструментами.

Стойка

Главный элемент станка, позволяющий плавно перемещать дрель в вертикальной плоскости. Движение каретки обеспечивают мебельные направляющие. Саму каретку выносят перед стойкой или устанавливают между двумя параллельными брусками. Во втором случае минимизируется вероятность люфта, повышает прочность.

Пошаговая инструкция, как сделать стойку с кареткой посередине:

1. Для изготовления каретки берут деревянный брусок 300х90х45 мм, прикручивают по краям мебельные направляющие.
2. Вертикальные стойки делают из двух брусков высотой 600 мм, шириной 90 мм, толщиной 45 мм. Вторую часть мебельных направляющих устанавливают по верху. Противоположный брусок собирают зеркально.
3. Подвижные элементы собирают вместе, проверяют плавность работы. Вертикальные несущие бруски соединяют между собой куском дерева. Это повысит прочность и устранит люфт.
4. Конструкцию укладывают на бок, прикручивают станину. Чтобы стойка была прочнее, в задней части ставят подпорку, прочно фиксирующую части станка. Проверяют, чтобы все углы были прямыми.
5. Держатель для дрели делают из дерева 200х90х20 мм и пластиковой ручки для инструмента. С одного края вырезают отверстие по диаметру держателя и прикручивают его. Таким способом дрель будет надежно зафиксирована.
6. Держатель для дрели прикручивают саморезами к нижней части каретки. Чтобы соединения в процессе работы не разболтались, между деталями устанавливают соединительный брус.
7. Для удобства работы мастер может поставить полочку. В бруске 50х50 мм и деревянной планке просверливают сквозное отверстие по толщине резьбовой шпильки. В отверстие ставят мебельную футорку. Основание полки прикручивают к бруску, пропускают шпильку и закручивают гайкой. С противоположной стороны станка шпильку пропускают в отверстие в планке и фиксируют гайкой-барашком с плоской шайбой.
8. Для удобства использования в задней части станка устанавливают пружинный возвратный механизм. В верхнюю часть стойки и держатель вкручивают крюк с резьбой, натягивают пружину.

Обратите внимание! Минимальной комплектации достаточно для использования станка. Мастер устанавливает дрель сверлом вниз, закрепляет на ручке. Инструмент запускают и просверливают необходимое отверстие

Инструмент запускают и просверливают необходимое отверстие.

На видео показан процесс сборки станка:

Рукоять

Чтобы использование стойки было удобным и приносило удовольствие, станок дополняют ручкой. Рычаг помогает опускать каретку, прилагая минимум усилий. В результате обеспечивается предельная точность сверления.

1. Для создания ручки берут 2 бруска из дерева 450х30х15 мм и 204х30х15 соответственно, проделывают отверстия согласно схеме.
2. На вертикальной направляющей отмеряют 270 мм от верха и просверливают сквозное отверстие. Длинный брусок и направляющую соединяют болтом М6х80, разделяя гайками М6. Болт фиксируют двойной гайкой.
3. Короткую деталь соединяют болтами с рычагом и держателем для дрели.

Обратите внимание! Чтобы упростить соединение и сделать движение плавным, устанавливают крепления на подшипниках.

После завершения сборки деревянные элементы обрабатывают наждачной бумагой. Устраняют все заусеницы, сглаживают травмоопасные углы.

Изготовление

Независимо от модификации стойки и материала ее изготовления, конструктивный основной алгоритм сборки устройства единый. Процесс производства состоит из подготовительных работ и основного процесса — сборки.

К подготовительным работам относится:

• планирование конструкции стойки;
• перенесение плана на чертеж;
• составление списка необходимых материалов из наличия и тех, которые нужно приобрести. Составление сметы работы.

Пошаговый алгоритм

1. Производство станины. Основной опорный элемент должен быть достаточно прочным, чтобы выдержать вес заготовки и дополнительную нагрузку при сверлении. Этот показатель рассчитывается индивидуально в зависимости от вида работ. Рекомендуемая минимальная толщина станины из дерева — 300 мм, металла — 200 мм.
2. Установка на станине подпорки и стойки. Элементы изготавливаются из того же материала, что и станина. Крепятся детали перпендикулярно к станине с помощью винтов. Высота подпорки зависит от высоты инструмента.
3. Вырезание колодки — ее размер должен быть идентичен габаритам инструмента. В колодке вырезается полость для инструмента. Если колодка деревянная — используют дрель, режущие инструменты, наждачную бумагу. Если колодка металлическая, для создания отверстия нужна болгарка. В качестве колодки может использоваться выгнутая по окружности дрели и зафиксированная винтом металлическая полоса. К стойке она также крепится с помощью винта. При этом такая деталь узла должна выдерживать вес инструмента в работе. Использование металла в производстве станка увеличивает стоимость устройства, так как требует использования дополнительного оборудования.
4. Монтаж каретки и направляющих. Каретка служит для установки инструмента, направляющие обеспечивают вертикальное движение дрели во время сверления. Наиболее прочное крепление колодки — железными уголками. Крепление дрели на каретке с помощью хомутов менее надежно.
5. Фиксация перемещающегося элемента, который состоит из ручки и пружинок. Этот узел конструкции может устанавливаться верхним и нижним способами. Крепление возле рукоятки является более практичным, но второй вариант также имеет право на реализацию.
6. Установка дополнительных частей стойки. При необходимости выполнения работ кроме сверления, к станку крепятся части станка по чертежу. Например, для углового сверления, стойка дорабатывается дополнительной пластиной с отверстиями, которые помогут зафиксировать стойку под разными углами. Фрезеровка требует установки горизонтальной подставки с тисками, которая крепиться к станине.

Обзор стойки Энкор 50429

Модель Энкор 50429 работает по тому же принципу. Представляет собой металлическое основание с закреплённой на нём трубой и механизмом. Благодаря последнему и происходит передвижение устройства. Стойка для дрели Энкор версии 50429 позволяет перемещать инструмент плавно и только по одной прямой линии. Использовать этот держатель можно как в домашних условиях, так и на производстве. В комплекте с ним идёт шестигранный ключ и инструкция по эксплуатации.

Технические характеристики держателя Энкор 50429:

• размер шейки для установки дрели – 4,3 см;
• рабочий ход – 6,5 см;
• высота – 50 см;
• размеры – 21х21 см;
• вес – 4,7 кг;
• страна-изготовитель – КНР.

Стойку можно переделать и в станок для дрели. Для этого закрепляют отдельный электродвигатель к держателю и дополняют необходимыми деталями. Сделанная своими руками стойка, имеет множество преимуществ относительно покупной. Для её сборки можно использовать подручные материалы, а также есть возможность сделать регулируемый механизм крепления для дрелей с разными размерами шейки.

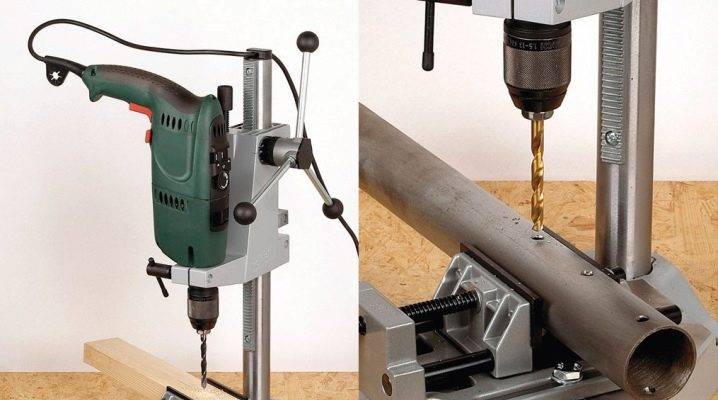

Плюсы и минусы покупных стоек

Основная цель всех стоек – упростить сверлильные работы, из-за чего их главными преимуществами являются конкретные параметры:

• увеличение возможностей рабочего инструмента;
• увеличение точности работы за счет установки сверла и фрезы перпендикулярно или под определенным углом по отношению к обрабатываемому материалу.
• отсутствие скольжения сверла по твердой поверхности в начале работы;
• способность работать и перпендикулярно, и под различными углами.

Но часто бывает, что и дорогие стойки не соответствуют всем необходимым параметрам. Например, нередко можно обнаружить отсутствие универсальных приспособлений для фиксации.

Изготовление дополнительных узлов

Модернизация конструкции позволит получить многофункциональный станок, на котором можно фрезеровать мелкие детали и сверлить отверстия под углом.

Чтобы фрезеровать деталь ее нужно сдвигать в сторону. Для этого к плите фиксируют дополнительную горизонтальную стойку. На ней закрепляют тиски, перемещающиеся на каретке с мебельными направляющими. Рукоятку управления можно сделать аналогичную на пружине или поставить винтовой механизм.

Для сверления отверстий под углом 30, 45 и 60о устанавливают дополнительную пластину. Ее делают поворотную, для чего просверливают по дуге отверстия. Фиксируют пластину к основной стойке станка, где она будет вращаться по оси. К дополнительной пластине крепят каретку с подающим механизмом.

Правильно вымерять расположение отверстий поможет транспортир. За основу берут центральное отверстие для оси и от него отмеряют точки под нужными углами.

Во время проведения токарных работ и ровного сверления дополнительную пластину располагают горизонтально. Чтобы выполнить сверление под углом пластину проворачивают до нужного отверстия. Фиксацию дополнительной пластины выполняют винтами с тыльной стороны стойки.

Простейшая конструкция позволяет обзавестись дома многофункциональным станком, на котором можно фрезеровать мелкие детали и сверлить отверстия под разным углом.

Самодельная стойка на домкрате

Стойки, сделанные на основе домкрата, отличаются высокой прочностью и хорошей фиксацией высоты инструмента. Перед началом изготовления устройства необходимо подготовить сварочный аппарат. Чтобы самостоятельно сделать подставку для дрели или шуруповерта из домкрата потребуется:

1. Металлическое прямоугольное основание;
2. Труба из металла;
3. Втулка для трубы;
4. Штырь с метрической резьбой диаметром 16 сантиметров;
5. Гайки, подходящие под диметр резьбы;
6. Диск;
7. Ручка, с помощью которой будет перемещаться инструмент;

стойка для дрели своими руками

Для начала нужно сделать тиски для инструмента. После чего их необходимо приварить к втулке. С другой стороны нужно приделать гайку. Чтобы втулка и гайка без проблем могли двигаться, трубка и штырь необходимо расположить на достаточном расстоянии друг от друга. Труба тщательно фиксируется, а штырь вставляется в предварительно подготовленные пазы, которые позволять ему проворачиваться относительно своей оси. Ручка присоединяется к краю диска, а середина основания соединяется со штырем.

После того, как основная работа закончена, можно использовать прочный тканевый или резиновый материал, чтобы закрыть края и места соединения деталей.

Назначение и особенности

Работающий по принципу вертикального сверления держатель для дрели (или шуруповёрта) используется для выполнения таких технологических операций, как:

• Точное просверливание отверстий на заданную глубину, их растачивание и финишная обработка;
• Снятие фасок, формирование углублений и пазов (зенкование);
• Нарезание резьбы (если позволяет мощность дрели и прочность конструкции подставки).

Однако стоит понимать, что такие приспособления не обладают несущей способностью, сопоставимой с заводским оборудованием. Поэтому сверлить твёрдый материал с большим усилием не рекомендуется.

Изготовление устройства своими руками

Стойку для дрели можно соорудить самостоятельно. Для начала необходимо определиться с основными частями устройства:

• столешница;
• вертикальная направляющая часть;
• крепление инструмента;
• механизм для поднятия или опускания;
• рукоятка.

Стойку делают в двух возможных вариантах – деревянную или металлическую. Для первого варианта устройства понадобятся следующие материалы:

• лист из дерева толщиной в 20 мм;
• стержень для установки конструкции для поднятия и опускания дрели;
• 20 коротких шурупов;
• 30 длинных шурупов;
• клей для склеивания древесины;
• ножовка;
• струбцина;
• отвертка;
• дрель;
• наждачная бумага для шлифовки изделия.

Деревянная стойка для дрели подходит только в том случае, если нужно просто сверлить отверстия в предметах. В противном случае рекомендуется конструировать металлическое устройство. Для этого следует подготовить:

• станину;
• стойку;
• ручку;
• дополнительные части устройства, чтобы повысить его функциональность.

Размер крепления дрели зависит от диаметра ее шейки.

Такую стойку для дрели изготовить достаточно легко. А если ее дополнить, то она будет выполнять намного больше функций. Перед тем как приступить к изготовлению конструкции, необходимо изучить чертежи и разобраться в технологических нюансах.

Как сделать самодельную стойку

На самом деле сделать стойку для дрели самостоятельно не очень сложно. Ниже предлагается руководство, где описана общая схема создания стойки.

На станине зафиксировать подпорку. На основании винтами установить стойку станка, которая в последствии станет соединенной с подпоркой. Зафиксировать направляющие и на их подвижной части закрепить каретку, где устанавливают крепление для инструмента.

Чтобы закрепить дрель, применяется колодка, которая выглядит как кронштейн, на котором закрепляется дрель. Это плита из дерева, соединяющаяся с кареткой под углом 90 градусов с помощью металлических уголков. Чтобы зафиксировать дрель в колодке, нужно просверлить разъем с диаметром на 0,5 мм менее, чем диаметр инструмента, и сделать прорезь, которая дает поставить дрель в посадочное отверстие.

Отверстие в колодке можно сделать следующим образом:

• начертить круг диаметром равным устанавливаемой дрели;
• по линии, с внутренней стороны, высверлить небольшие отверстия;
• сделать перегородки между отверстиями, используя ножовку;
• заточить края напильником.

Далее нужно сделать механизм, перемещающий дрель в вертикальном направлении. Сделать его можно соединяя пружину с ручкой станка:

• на стойке винтами установить 2 металлические пластины, чтобы между ними можно было разместить ручку установки;
• с противоположной стороны стойки повторно прикрепить пластины и ось, на которой разместить 1 часть пружины, а вторую часть подсоединить к рукоятке;
• штифт, соединяющий рукоятку с кареткой установки, вставить в продольном пазу, выполненным в ней.

Необходимые материалы и всего несколько часов работы — все, что нужно, чтобы создать хорошее устройство для сверлильных работ. Стойка для дрели, изготовленная собственноручно, способна сделать инструмент более функциональным и полезным.
