Станок для производства шлакоблоков

Как готовить раствор?

Какого-то универсального состава раствора для изготовления шлакоблоков нет – у каждого мастера свой уникальный рецепт. В целом же нужно ориентироваться на особенности состава шлака.

Составляющие	Объем, л, на один блок	Прочность высохшего блока на сжатие, кг/см2	Морозостойкость готового блока, циклов	Коэффициент теплопроводности готового шлакоблока
Шлак до 8 мм	10	30-40	30	0.35-0,4
Песок до 3 мм	1,8
Цемент	2,75
Вода	1,5

Есть стандартная «заводская» рецептура, можете ориентироваться на нее. Пропорции следующие:

• шлак – 7 частей;
• песок – 2 части;
• цемент – 1,5 части;
• вода – 1,5-3 части. Подробнее об определении необходимого количества воды будет рассказано далее.

Помимо шлака в состав таких блоков можно включать золу, опилки, гипс, бой кирпича, продукты сгорания угля, гравий и прочие подобные материалы.

Дополнительно в состав раствора рекомендуется добавить пластификатор для бетона. Хватит 5 г на блок. Благодаря пластификатору будут увеличены показатели водонепроницаемости, прочности и морозостойкости изделий.

Пластификатор для бетона

Уделите особое внимание определению необходимого объема воды. Ее надо добавить столько, чтобы изделия не растекались после формирования

Можете сделать простой тест. Бросьте горсть раствора на землю или другую поверхность. Если он рассыпался, но при обратном сжатии руками вновь соединился в единую массу – консистенция оптимальная.

Делаем шлакоблоки на станке

Фото конструкции в разных ракурсах

Станок позволяет существенно повысить производительность работы. Оборудование имеет довольно простую конструкцию.

Вибростанок

Собираем станок

Главный элемент самодельного вибропрессовочного станка – форма (матрица) для шлакобетонного раствора. По своей конструкции такая форма является металлической коробкой с внутренними элементами в виде пустот. Ограничители для создания пустот также могут быть съемными.

Станок для шлакоблоков компактный

Набор для работы включает следующие материалы и инструменты:

• аппарат для сварки;
• стандартный набор слесарных инструментов;
• болгарку;
• тиски;
• листовую сталь толщиной 3мм. Уйдет около 1 м2;
• трубу диаметром 7,5-9 см. Нужен примерно 1 м трубы;
• металлическую полосу толщиной 3 мм. Понадобится порядка 30 см материала;
• электродвигатель мощностью 0,5-0,75 кВт;
• гайки;

• болты.

Первый шаг. Изготавливаем форму по размерам будущих блоков. Вырезаем из листовой стали боковые грани матрицы. Будем делать форму сразу на 2 блока. Для этого вырезаем из стали внутреннюю центральную перегородку и закрепляем ее в ящике.

Второй шаг. Определяем высоту элементов для оформления пустот.

Третий шаг. Отрезаем 6 кусков трубы по длине цилиндров-ограничителей для оформления пустот.

Четвертый шаг. Придаем трубам конусную форму. Для этого продольно прорезаем каждый кусок трубы до середины, обжимаем тисками и соединяем с помощью сварочного аппарата. Завариваем каждый конус с обоих краев.

Пятый шаг. Соединяем ограничители в ряд по длинной грани шлакоблока. Добавляем по краям ряда по пластине 3-сантиметровой толщины с отверстиями для скрепления с проушинами.

Шестой шаг. Делаем посередине каждого такого отсека формы пропилы. С обратной грани формы привариваем проушины. Они позволят выполнять временное крепление элементов для создания пустот. Очень удобное решение – можно будет убирать цилиндры и делать монолитные блоки.

Станок для шлакоблоков компактный (пресс сверху)Пресс станкаПресс станка

Седьмой шаг. Снаружи одной из поперечных стенок навариваем 4 болта для крепежных отверстий вибромотора.

Восьмой шаг. С помощью сварки прикрепляем со стороны загрузки фартук и лопасти по краям.

Девятый шаг. Готовим все элементы конструкции к покраске – зачищаем их и тщательно полируем.

Десятый шаг. Делаем пресс. Он будет иметь вид пластины с отверстиями, повторяющими расположение отверстий в блоке.

Пластину изготавливаем такого размера и закрепляем ее таким образом, чтобы она могла входить вглубь коробки в месте установки ограничителей на 5-7 см.

В завершение остается приварить к прессу ручки, покрыть конструкцию грунтовочной смесью и смонтировать вибромотор.

В подходящий вибромотор можно превратить обыкновенный электрический двигатель. Для этого необходимо приварить на валы двигателя эксцентрики. Сильно заморачиваться не будем – просто приварим болты так, чтобы их оси совпадали. Для регулирования частоты и силы вибрации накручиваем на приваренные болты гайки.

Станок для шлакоблоков компактныйМоторМоторВиброустройство

Делаем блоки

Рекомендации по приготовлению раствора приводились выше. Можете использовать стандартный рецепт либо же модифицировать его на свое усмотрение. Главное получить оптимальную вязкость. Ее можно определить «на глаз» — комок смеси должен устойчиво держать форму.

Перед загрузкой смеси смазываем контактные металлические плоскости маслом. Благодаря этому раствор не будет прилипать к железу.

Укладываем готовую смесь в матрицу и приступаем к прессованию.

Устанавливаем наполненные формы на виброплиту и даем ей утрамбовать раствор на протяжении 5-15 секунд. Спустя указанное время добавьте в форму еще раствора, т.к. загруженный ранее неизбежно осядет.

Повторяем процесс, только на этот раз не выключаем виброплиту, пока прижим не достигнет ограничителей. Снимаем форму до момента остановки станка.

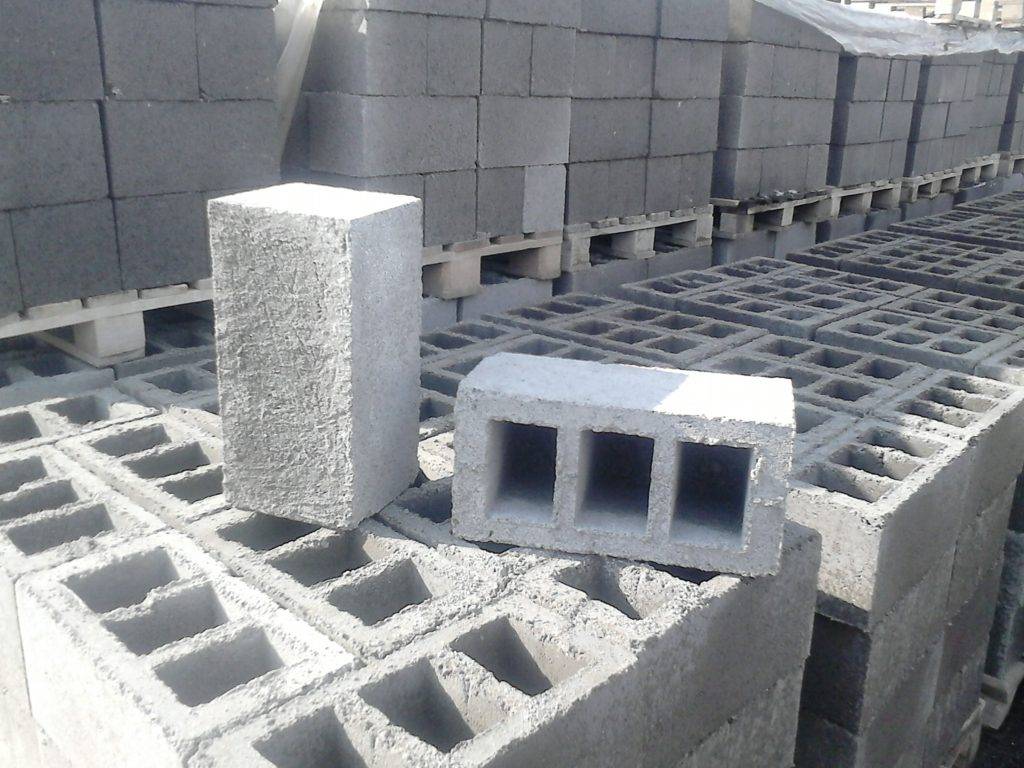

Готовый шлакоблок

Даем блокам 1-3 суток на первичную просушку, аккуратно вынимаем их из блоков, раскладываем по ровной горизонтальной поверхности и накрываем полиэтиленовой пленкой. Использовать материал по назначению можно не ранее чем через месяц.

Сравнение характеристик шлакоблоков и пеноблоков

Удачной работы!

Технология производства шлакоблоков

Данный производственный процесс включает в себя три этапа.

Этап первый

На первом следует приготовить полусухую бетонную смесь, которая будет состоять из цемента, воды и отсева. Данная технология позволяет существенно сэкономить цемент, так как не потребуется добавлять большое количество воды. Возможно (но совсем не обязательно) добавление пластифицирующей добавки (в среднем 5 грамм на один блок), которая будет обеспечивать:

• быстрое набирание прочности блоков (особенно актуально при ограниченной производственной площадке);
• улучшение качества готового изделия (уменьшается количество трещин);
• повышение водонепроницаемости и морозостойкости шлакоблока;
• существенное увеличение производительности.

Приготовить жесткую смесь желательно с помощью бетономешалки, иначе потребуется затратить большие физические усилия для этого. Зачастую ручной труд используется в случае небольшой производительности и малых вибростанках.

Этап второй

На втором этапе свежеприготовленный раствор выгружают в формы вибропресса (обычно с размером 390х190х188).

Эти формы могут быть как цельными, так и с пустыми образованиями. Жесткая смесь подвергается уплотнению за счет действия вибрации и силового прижима пуансоном. После этого матрица поднимается, а на поддоне получается готовый стеновой блок. Процесс вибропрессования длится от 10 и до 90 секунд – в зависимости от прижима станка (усиленного или обычного). Получившийся блок должен держать форму и не рассыпаться во время высыхания

Это происходит благодаря технологии замеса жесткого раствора, поэтому крайне важно строго соблюдать пропорции компонентов. Смесь не должна быть чрезмерно жидкой или сухой

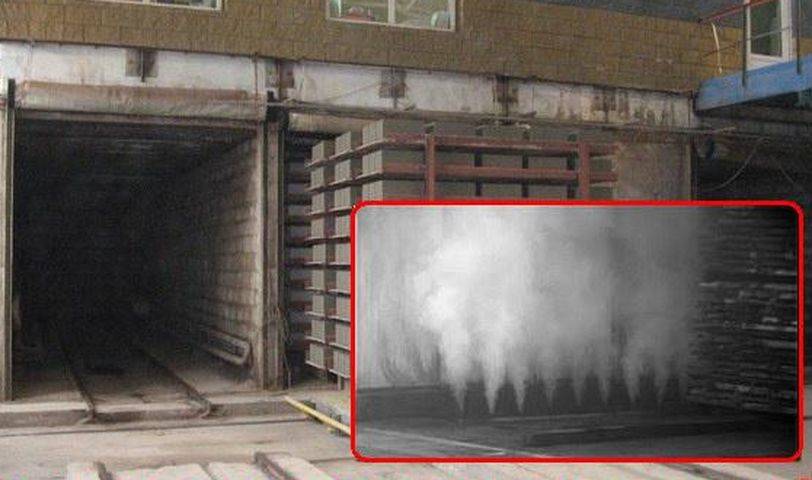

Этап третий

На последнем этапе происходит процесс затвердевания готовых изделий, который продолжается 36-96 часов при естественной температуре. Все шлакоблоки набирают прочность для складирования. Этот период можно значительно сократить, если добавить в замес специальные добавки (фулерон, релаксол и др.). С помощью грузоподъемных механизмов, для складирования и последующей пропарки можно использовать многоярусные стеллажи. Благодаря этому увеличится прочность изделий и сократится время для их затвердевания

И что немаловажно – производственная площадь будет использоваться с максимальной эффективностью. Окончательное затвердевание шлакоблоков будет длиться 20-27 дней в помещении с температурой не ниже 18 градусов. Повышенная влажность будет препятствовать пересыханию готового изделия

Дополнительный этап — изготовление цветных шлакоблоков

Данный этап в расчет бизнес плана не берем (т.к. в качестве кладочного материала чаще всего используется обычный серый строительный блок с последующей внешней отделкой), однако при желании, Вы можете самостоятельно просчитать затраты на колеровочную смесь, чтобы получить полную картину производства шлакоблоков в цвете.

Классификация вибростанков

Данный подвид строительного оборудования массовому потребителю практически незнаком, но вибропрессы изготовляются многими отечественными фирмами. Единого стандарта, касающегося принципов расчета конструкции, здесь нет, но классификация таких агрегатов существует, пускай даже условная. Вибростанки разделяются по следующим признакам:

• по способу управления (от ручных до полностью автоматизированных);
• по количеству производимых блоков за один рабочий цикл;
• по типу производимой продукции (пустотелой/монолитной);
• по степени удобства и практичности в эксплуатации.

С точки зрения последнего фактора вибропрессы промышленного производства подразделяются на три подкласса. Наиболее простое и конструктивно примитивное оборудование предполагает в основном ручной труд, с его помощью можно производить один шлакоблок за рабочий цикл. Такая производительность относительно невысокая, потому что за рабочую смену вы сможете сделать лишь 50 строительных блоков.

Самой важной частью станка является форма

Профессиональный вибростанок для блоков может производить более трех единиц готовой продукции за цикл. Будучи оснащенным множеством дополнительных устройств и приспособлений, высокопроизводительный вибростанок существенно облегчает рабочий процесс, предполагая использование минимальных объемов ручного труда.

Стоимость таких устройств может сильно разниться, ведь они ориентированы на разные категории потребителей. Станки бюджетной категории отличаются настолько простой конструкцией, что некоторые специалисты предпочитают делать такие агрегаты самостоятельно. При этом технические характеристики самодельных вибростанков по важным эксплуатационным характеристикам не уступают заводским.

Бизнес план производства шлакоблоков

Приобретаем необходимое оборудование для производства шлакоблоков на мини заводе:

• бетономешалка (бетоносмеситель) – 6 280 рублей;
• универсальный вибростанок – 90 000 рублей;
• тачка строительная – 1800 рублей;
• лопата – 500 рублей.

БетономешалкаВибростанок

Стоимость оборудования (общие капитальные затраты) будет составлять 98 580 рублей.

Указанный вибростанок для производства шлакоблока многофункционален, он позволяет изготавливать тротуарную плитку, бордюрные и перегородные камни. Поэтому впоследствии можно переквалифицироваться на производство данных изделий, не затрачивая дополнительные средства. Но возможно и приобретение передвижной виброустановки исключительно для шлакоблочного производства.

Ее стоимость составляет 48 000 рублей.

Ежемесячные переменные затраты на исходное сырье составят 32 800 рублей:

• 10 кубических метров отсева – 2800 рублей;
• 10 мешков цемента – 30 000 рублей.

А годовые затраты соответственно будут составлять 393 600 рублей.

С помощью данного оборудования, можно за 1 день изготавливать 600 штук готовой продукции. На первых порах будет достаточно двух работников: один будет приготавливать смесь в бетономешалке и подвозить ее к станку, а второй – заниматься непосредственным изготовлением блоков. С каждым новым работником производительность за 1 смену будет увеличиваться на 300 штук. Кроме этого, нужно приобрести производственное помещение со строительной площадкой и местом для складирования готовых изделий. Это может быть гараж, или участок земли под открытым небом, навесом и т.д. Ежемесячная аренда площадки – 10 000 рублей, годовая – 120 000 рублей.

Определим себестоимость одного шлакоблока

Приблизительный вес одного шлакоблока – 20 кг. Самым распространенным методом его изготовления является использование 5 частей отсева и по одной части цемента и воды. Следовательно: 5+1+1=7, а 20 кг/ 7 = 2,85 – вес одной части.

1 кг отсева будет стоить 0,28 руб.

1 кг цемента – 6 рублей.

Цена 1 кубического метра воды – 26, 75 руб., а соответственно 1 литра – 0,26 руб.

Расход материала на 1 единицу изготовленного изделия:

Отсев: 5 частей х 2,85 х 0,28 = 3,99 руб.

Цемент: 1х2,85х6=17,10 руб.Вода: 0,26х2,85=0,74 руб.

Электричество: 8 часов х 2,51 кВт/ч х 0,5 кВт = 10,04/600 = 0,02 руб.

Оплата труда рабочим – 2 руб.

Следовательно, себестоимость одного шлакоблока будет составлять 23,85 рублей, в то время как средняя рыночная цена составляет 40 рублей. Заработная плата двум работникам – 30 000 рублей ежемесячно.

Подсчитаем годовой размер прибыль при условии полной реализации изделий.

Объем изготовленных шлакоблоков: – 600 х 22 рабочих дня = 13 200 шт./месяц х 12 месяцев = 158 400 штук х 40 руб. = 6 336 000 рублей.

Валовая годовая прибыль (выручка — себестоимость) – 6 336 000 руб. – 3 777 840 руб. = 2 558 160 рублей.

Общие расходы (капитальные затраты+ оборотные затраты)= 972 180 рублей.

Прибыль до налогообложения (валовая прибыль – общие расходы)= 1 585 980 рублей.

Чистая прибыль (после уплаты единого налога — 15%) = 1 348 083 рублей.

Рентабельность производства шлакоблока (чистая прибыль/выручка) будет составлять 52,6 %.

Сбыт готовой продукции

Главным преимуществом реализации шлакоблока является его низкая себестоимость и доступность составляющих компонентов. Поэтому и цены на этот строительный материал будут ниже, чем на кирпич, пенобетон и т.д. Конечно, в первое время придется завоевывать рынок, узнаваемость продукции также является немаловажным фактором. К примеру, можно придать блокам фирменный цвет. Но в этом случае немного увеличится себестоимость шлакоблока.

Для рекламы своей продукции можно напечатать листовки и заняться их расклеиванием в частных секторах и местах предполагаемой стройки. Также неплохим вариантом для налаживания спроса является периодическая печать объявления в газете и Интернете, трансляция рекламного видеоролика на телевидении.

Полезное по теме:

как изготовить шлакоблоки в домашних условиях

Конструкция самодельного вибростанка

устройство стола-вибратора: 1 — электромотор; 2 — груз для разбалансировки; 3 — шкив

Устройство вибростанка состоит из вибратора и матрицы-шаблона. Шаблонов может быть от одного до десятка, в зависимости от размеров самодельного станка. Матрица может быть любого удобного размера, если объединить несколько форм и установить их на электрический вибратор получается самодельный небольшой станок для изготовления шлакоблоков.

Вариантов чертежей в сети множество.

чертеж форм для шлакоблоков: 1 — матрица в развертке; 2, 3, 4 — поддоны; 5, 6, 7 — нижняя рамка матрицы делается из уголка 25х25; 8 — рейка для крепежа пустотников; 9 — пустотник; 10 — верхняя пробка пустотника; 11 — нижняя пробка пустотника

Матрицу своими руками делается по чертежу из металлического листа толщиной 3 мм. Форма представляет собой короб без дна, чтобы его поднимать предусмотрены ручки. Чтобы нижняя поверхность получилась ровнее и аккуратнее, сушат их на резиновых матах, обработанных любым моющим средством.

Еще один чертеж матрицы, которую несложно изготовить своими руками.

другой вид форм для шлакоблоков

Простая схема, позволяющая своими руками получать шлакоблоки без вибростола. В качестве пустотелов используются обычные стеклянные бутылки. Такую форму заполняют раствором с повышенным количеством влаги. Особенность этого метода в более продолжительном выстаивании раствора в формах — до нескольких часов. После чего форма разбирается и шлакоблоки досушиваются на воздухе.

Самодельные формы собирают из фанеры или листового металла, перед заливкой бетонной смеси изнутри форму обрабатывают техническим маслом.

Существует два варианта самодельных мини-станков:

• с вибростолом;
• в виде формы, к которой прикреплен двигатель со смещенным центром тяжести.

Второй вариант дает возможность изготавливать блоки без переворачивания, за один подход, поэтому он предпочтительнее при больших объемах производства.

схема станка типа «несушка»

Сделанный своими руками мини-станок, работает за счет электромотора, установленного снаружи. Вибрация обеспечивается разновеликими грузами, которые разбалансируют корпус. Чтобы форма снималась легче, пустотники выполнены в форме конусов с разницей диаметров до 3 мм.

Необходимые материалы и инструменты:

• углошлифовальная машина (болгарка);
• сварочный аппарат;
• лист металла толщиной 2,5 — 3 мм;
• уголки 25х25;
• труба для пустотников;
• 2 жесткие пружины;
• асинхронный электродвигатель мощностью 120 — 180 Вт.

Ход работ:

• углошлифовальной машиной выполнить выкройку из металла;
• по сгибам во избежание появления трещин сделать надпилы с внутренней стороны на 1\3 толщины;
• сделать форму, все углы тщательно проверяются, предварительно прихватываются и если все ровно — можно заваривать;
• для амортизатора приварить по нижней части уголок;
• приварить поддон для смеси;
• по верхней и нижней поверхности проварить форму;
• приварить уголки для установки вибратора;
• заузить концы труб для пустотников на 2,5 мм.

Видеоролик о том, как самому сделать станок и использовать его:

Изготовление станка своими руками

Чтобы сделать своими руками станок для шлакоблоков, потребуются следующие инструменты и материалы:

• Болгарка.
• Сварочный аппарат.
• Разметочные инструменты.
• Слесарные инструменты.
• Стальной лист толщиной 3-5 мм.
• Трубы диаметром 7-9 см.
• Профильные трубы диаметром 3-5 см.
• Электрический мотор, который будет выполнять функцию вибратора.

Порядок изготовления вибропресса:

Изготовление формы

Стандартная форма сваривается своими руками из листового металла по размерам шлакоблока. Предварительно необходимо раскроить металл болгаркой, а затем произвести примерку составных частей. Рекомендуется сразу же делать двойную конструкцию, для производства двух блоков одновременно. На пластинах, внутри формы, закрепляются трубы, служащие заполнителями пустот. Они завариваются заглушками с обеих сторон. Труб может быть две или три. Их количество зависит от используемого диаметра. Например, если диаметр труб составляет 100 мм, то размеры шлакоблока позволят разместить в нем только 2 таких трубы.

Высота труб соответствует высоте стенок конструкции. Пластины имеют высоту около 6 см. Они располагаются вертикально, в верхней части формы. Пластины не только соединяют между собой трубы, но и служат ограничителями крышки в процессе вибрирования. Они не будут препятствовать снятию формы, так как находятся в ее верхней части.

Изготовление основания

Своими руками изготовить основание можно из обычной или профильной трубы. Вначале из профильных труб сваривается опорная рама, которая будет стоять на земле. К раме привариваются вертикальные стойки, соединяемые в верхней части поперечиной. Это будет одновременно ручка и опора для подъемного устройства. Форма способна свободно перемещаться на вертикальных стойках благодаря особому виду соединения со стойками.

На основании рекомендуется установить колесики. С их помощью можно будет передвигать устройство после подъема формы. Таким образом, свежие шлакоблоки будут оставаться на том месте, где были произведены, а станок будет изготавливать очередные изделия уже на другом месте.

Монтаж подъемного механизма

Такой механизм обеспечивает быстрое снятие готовых блоков из станка. Наиболее простым решением является приваривание к форме обычных ручек. В этом случае достаточно просто поднимать конструкцию своими руками, освобождая блоки. Более удобной системой является использование рычагов. На верхнюю ручку крепится рычаг, обеспечивающий поднятие формы. При этом форма перемещается по вертикальным стойкам. Подняв форму, станок перемещают на другое место.

Установка вибратора

На вибростанок крепится электродвигатель. Его можно закрепить болтовым соединением, либо изготовить для его установки специальную площадку. Такой вибратор ни с чем не соединяется, но воздействует вибрацией на залитый в станок раствор.

Плюсы и минусы применения шлакоблоков

К достоинствам шлакоблока следует отнести:

• возможность изготовления на дачном участке или в частном доме;
• сушка материала может проходить как в автоклаве (промышленное производство), так и на открытом воздухе (при самостоятельном изготовлении);
• здание из шлакоблоков несёт минимальные потери тепла;
• материал недорогой;
• возведение постройки осуществляется быстро, учитывая большие размеры блоков;
• при замешивании раствора вы можете, меняя пропорции, придавать ему те или иные качества;
• вам подвластно произвести шлакоблок любых размеров.

Самодельные шлакоблоки

Изготовленные вручную блоки

Недостатки шлакоблока:

• невысокие показатели морозостойкости, но с применением специальной добавки их можно повысить;
• есть сомнения в плане экологичности, в особенности для изделий, сделанных на основе доменного шлака;
• что касается характеристики поглощения жидкости, материал имеет сильное влагопоглощение требует специальных защитных покрытий;
• хрупкость (для строительства высоток этот материал явно не подходит).

Возведение стен из шлакоблока

Как готовится раствор на станок для изготовления шлакоблоков

Важно правильно приготовить раствор, чтобы изготовленный в домашних условиях шлакоблок, обладал требуемыми свойствами. Необходимые материалы:

• угольная зола или металлургический шлак;
• просеянный песок;
• мелкофракционная щебенка или отсев;
• цемент М400 или М500.

Само название говорит за себя из чего делается данный блок, а изготавливается он из угольного шлака, который остается после топки котлов в угольной котельной

Используйте следующие рецептуры:

• смешайте золу с цементом в соотношении 7:2, добавьте воду до пластичной консистенции;
• перемешайте золу и отсев в равных соотношениях, добавьте 10–12% цемента от суммарного объема, разбавьте водой.

Выполняя смешивание, руководствуйтесь проверенными на практике рецептурами.

Как сделать установки самостоятельно?

Для собственного бизнеса по производству шлакоблока нужно иметь хорошее качественное оборудование, но если нужно изготовить материал только для себя, то покупать дорогой станок и формы – не имеет смысла. Их можно сделать самостоятельно. И для этой цели подойдут подручные средства.

В любом хозяйстве есть стальные листы, металлические пластины, куски железа и деревянные доски. Поэтому самостоятельно сделать формы можно из этих материалов, просто соорудив с их помощью ёмкости с несколькими ячейками, в которые будет заливаться строительная смесь.

Ёмкости могут иметь разные габариты, как стандартные, так и нестандартные. Стандартом считают шлакоблок размерами 200×200×400 мм.

Опалубка должна быть без дна, вместо дна на ровную поверхность выстилают не прилипающий к раствору материал, например, целлофан. Стенки опалубки монтируются таким образом, чтобы поперечные элементы вставлялись в продольные и образовывали ячейки одинаковой формы.

Чтобы изделия легко вынимались из формы, стенки рекомендуется смазывать отработанным машинным маслом или окрасить их масляной краской. Блоки нужно вынимать из формы до того, как они окончательно застынут, но так, чтобы они не рассыпались в руках (время определяется опытным путём). Затем такие элементы переносятся к месту их окончательной сушки и затвердевания.

Для создания в форме пустот можно использовать трубы диаметром в 6 см, деревянные бруски или бутылки, наполненные водой (из-под шампанского, вина и т.д.).

Для самостоятельного изготовления вибростанка нужны:

• электродвигатель с высокими оборотами, в котором есть 2 вала мощностью по 0,6 кВт;
• электросварочный аппарат – для приваривания отдельных элементов друг к другу;
• болгарка – для разрезания материала на куски нужных размеров;
• арматура диаметром 1,2 см;
• материал, из которого будет изготавливаться станок, например, лист железа толщиной 3 мм;
• труба длиной 1,5 м, толщиной 60-75 мм (чтобы приварить их к форме, если нужно иметь несъёмные разделители).

По указанным выше правилам изготавливается форма для будущих шлакоблоков. Лучше всего делать металлическую или железную форму, чтобы она прослужила долго и обеспечивала хорошее вынимание изделия из неё. Затем с наружной стороны поперечной стенки нужно припаять 4 болта для последующего крепежа двигателя. С той стороны, где будет загружаться раствор, нужно установить по краям вибростанка фартук и лопасти.

Далее изготавливается прессовочная часть по форме будущего блока, которая будет давить на изделие сверху.

К прессу нужно приварить ручки, чтобы его можно было опускать и поднимать. Затем вся конструкция полируется, красится.

С целью переоборудования электродвигателя нужно просто приварить пару болтов на валы электродвигателя и следить, чтобы оси при этом совпадали. Для выставления нужной амплитуды вибрации и её частоты – следует воспользоваться гайками.

Если нет возможности соорудить вибростанок, то можно рядом с формами установить вибратор с эксцентриком, закреплённым на его валу. Такое оборудование позволит производить около 20-30 шлакоблоков в час.

Шлакоблок: технология изготовления

Современный шлакоблок обладает габаритами 188х190х390 мм, полнотелый строительный материал характеризуется достаточной прочностью для обустройства фундаментов и многоэтажного строительства, пустотелые используются во всех остальных случаях. Пустоты могут быть круглой, прямоугольной или квадратной формы, количество варьируется от одной до 8-10 пустот, показатель пустотности лежит в пределах 25-50%. Практически не уступая по прочностным показателям монолитным изделиям, пустотелые шлакоблоки позволяют сэкономить дорогой цемент почти вдвое.

Для быстрого и качественного замеса смеси, желательно использовать строительную бетономешалку

На сегодняшний день рынок строительных материалов предлагает огромный выбор стройматериала, на любой выбор и бюджет.

Технологии шагнули далеко вперед, коснулись они и строительных материалов. Производитель применяет всевозможные химические соединения для ускорения процесса производства, отсюда и изобилие.

Но строительный материал можно делать и самому, Спросите как? Смотрите далее и всему научитесь, сделаете свой станок для производства блоков, построите себе дом, гараж, баню, да что захотите.

Материалы1. листовой металл 3 мм2. водопроводная труба3. наждак4. провод5. выключатель6. проф труба квадратного сечения7. арматура8. пружина

Инструменты1. болгарка2. сварочный аппарат3. молоток4. наждак5. набор гаечных ключей6. штангенциркуль7. линейка

Процесс создания станка для производства шлакоблока.И так следует начать с того, что такое шлакоблок? Из чего его делают и каковы его характеристики.

Производственный выпуск шлакоблока начался еще в Советское время, когда для постройки домов, гаражей, заводов, казарм, животноводческих ферм и тд. требовался недорогой и простой в производстве материал, им то и стал шлакоблок.

Само название говорит за себя из чего делается данный блок, а изготавливается он из угольного шлака, который остается после топки котлов в угольной котельной. Как понятно материал бесплатный, попросту отходы производства, которые можно преобразовывать в личную выгоду для частного строительства или бизнеса.

Производство шлакоблока-это самое простое среди строительных материалов данного типа и размера, потому как не требует дополнительной температурной обработки, в отличии от кирпича.

Технология заключается в следующем: берется шлак смешивается с песком и цементом, добавляется вода, замешивается ВНИМАНИЕ! (полусухой раствор) в пропорции 1 часть цемента 3 части песка и 5 частей шлака, а так же 0.5 воды от общей массы цемента. Главное здесь не переборщить с водой, по утверждению автора раствор должен получится (полусухой) определить это можно следующим образом, взять в руку немного раствора и сжать, он не должен выделять воду и не рассыпаться, а бросив на землю должен рассыпаться

После приготовления правильного раствора, его следует заложить в форму, включить вибратор, запрессовать крышкой и отключив мотор вибратора произвести подъем формы, блок остается на земле сохнуть, а форма передвигается далее для следующей формовки.Для начало следует рассмотреть чертежи станка.

Инструкция по самостоятельному изготовлению формы

Конструкция формы имеет следующий вид: донышко и боковые стенки. Между парой поперечных досок или листов из металла следует на нужном для вас расстоянии закрепить поперечины. Выдерживайте шаг, соответствующий размерам требуемого шлакоблока.

Вариант формы для шлакоблоков

Поскольку достать готовое изделие из формы будет сложно, конструкция ёмкости должна быть разборной. Для эффективности производства делайте опалубку, рассчитанную на получение 4-6 шлакоблоков.

Для изготовления формы в целях создания шлакоблоков вам понадобится:

• листы железа толщиной 3 мм;
• железные планки в 5 мм (несколько штук);
• цилиндры, диаметром 4 см;
• сварочный аппарат;
• болгарка;
• мелок для разметки.

Этапы изготовления одинарной разъёмной металлической формы

Шаг 1. Проводим разметку листа согласно размерам блоков: нам понадобится две продольные стороны и две поперечные. Вырезаем болгаркой наши пластины.

Ширина продольной пластины – 210 мм, длина 450 мм, поперечной – 210 на 220 мм.

На стальных листах отметки для резки

Шаг 2. Ко дну формы для шлакоблока должны привариваться крылышки, высотой 3,5 см, чтобы форма не ездила, и ручка – для быстрого освобождения залитого раствора от формы.

Шаг 3. По контуру поперечных и продольных стенок производят насечки, с целью зацепить форму за продольно установленные стенки.

Шаг 4. Собираем нашу форму.

Шаг 5. Для создания пустот в шлакоблоке изготавливаем навесные цилиндры. Их необходимо приварить к пластине толщиной 3-4 мм, которая должна как будто пронизывать цилиндры ближе к верху. На торцевых стенках нашей ёмкости делаем насечки, чтобы их зацепить.

Разъемная форма на несколько блоков

Шлакоблок: виды, размеры, состав

Шлакоблок – это искусственный камень прямоугольной формы и строго определенных размеров. Вид и размеры шлакоблока зависят от назначения. Чаще всего, это блок с технологическими пустотами (около 30% объема), обеспечивающими относительно небольшой вес и снижающими теплопроводность материала.

Шлакоблок рядовой

В зависимости от назначения, шлакоблок бывает:

• пустотелым или монолитным;
• целым или половинным;
• рядовым или лицевым;
• несущим или перегородочным.

Декоративный (лицевой) шлакоблок может быть разных цветов, поверхность с лицевой стороны бывает колотая, рваная, рифленая, шлифованная. Материал используют, как правило, для строительства декоративных изгородей

Несколько основных размеров блока и вес:

• рядовой стандартный 390х190х188 мм, вес 20 – 28 кг;
• рядовой половинный 390х120х188 или 390х90х188 мм; вес 10 -14 кг;
• перегородочный 390Х120Х188 мм, вес 10 -15 кг.

Материалы для производства шлакоблока

В состав шлакоблока входит вяжущее, наполнитель и вода. Название блоку дал доменный шлак, который был когда-то в избытке и использовался как заполнитель. Сегодня шлак встречается нечасто, а в качестве наполнителя шлакоблоков используют:

• гранитный отсев;
• кирпичную крошку;
• щебень мелкий;
• речной гравий;
• песок;
• давленый керамзит;
• глину;
• древесные опилки.

Вяжущее – цемент марок 300 – 600. Марка цемента зависит от требуемой прочности блока – чем выше марка, тем плотнее камень.

Гранитный отсев

Характеристики шлакоблока. Преимущества промышленного производства

Строго определенной рецептуры изготовления шлакоблока не существует, поэтому характеристики его непостоянны. В зависимости от наполнителя шлакоблок имеет:

• Плотность (750-1 450 кг/см 3 ).
• Прочность М30 – М150.
• Коэффициент пустотности в среднем 0,3, не более 0,4.
• Коэффициент теплопроводности 0,27 – 0,65 Вт/м 2
• Срок службы (зависит от климатических условий) 30 – 150 лет.

Главное отличие промышленного производства шлакоблока – обработка сформованного камня в пропарочной камере. За сутки при температуре 80–100 о С и влажности до 100% материал набирает до 70% максимальной прочности и может сразу использоваться в строительстве. Прочностные характеристики у заводского шлакоблока примерно вдвое выше, чем у домашнего. Но материал, сделанный на станке для шлакоблоков своими руками, значительно дешевле и также вполне пригоден для строительства.

Пропарочная камера

Как сделать шлакоблок дома

Принцип производства шлакоблока прост – это заливка бетонной смеси в опалубку:

• Для приготовления рабочей смеси перемешивают цемент, наполнители и воду. Наполнители предварительно просеивают для удаления крупных и инородных фрагментов. Объем воды не должен быть слишком большим, чтобы смесь имела полусухую консистенцию (на профессиональном сленге ‑ «гарцовка»). Пример типичной пропорции для шлакоблока повышенной прочности: наполнитель – 7 частей, крупнозернистый песок – 2 части, гравий средней фракции или гранитный отсев – 2 части, полторы части цемент, и 3 воды.
• Форма (матрица) загружают рабочей смесью, максимально уплотняют вибропрессованием или набивкой. После уплотнения смесь досыпают до нужного объема и повторно уплотняют.
• Сформированный блок аккуратно освобождают из формы.
• Сушат шлакоблок в естественных условиях. Через сутки блоки можно аккуратно переместить с площадки формования на место складирования, через 5–7 дней блоки будут готовы к использованию в строительстве. Использование пластификатора позволяет ускорить твердение – уже через 6–8 часов шлакоблок можно перемещать на склад. Максимальную прочность блоки приобретают через месяц, предпочтительные условия – высокая температура и влажность.

Технология изготовления керамзитобетонных блоков

Сократить временные потери и снизить трудозатраты позволит бетономешалка – стандартное оборудование в арсенале строителя. При дефиците времени проблема решается использованием вибростанка, несложную модель такого станка можно изготовить самостоятельно.

https://youtube.com/watch?v=Z7Z3LZXAxow

Для этого достаточно к форме приделать маломощный, но высокооборотистый электромотор, превращаемый при помощи эксцентрика в полноценный вибратор. Колебания матрицы заставляют смесь распределяться в форме максимально плотно и равномерно, улучшая прочностные характеристики готовых изделий. Максимальной производительностью обладают вибропрессы, изготовленные в заводских условиях: профессиональные станки оснащаются дополнительным оборудованием, позволяющим автоматизировать процесс, исключив тяжелый ручной труд. Но и стоят такие вибропрессовочные станки немало.
