Чем можно заменить?
Категорию С345 можно заместить множеством альтернативных сплавов, например, 09Г2С. Предметы обоих марок имеют идентичный состав, но у последнего в наличии до 0,08% (As) мышьяка. Такой аналог часто используется в промышленности для обслуживания металлоконструкций, работающих под высоким давлением или при Т= от -70 до +425 °С. В названии присутствует знак «Г», который означает марганец, а цифра 2 свидетельствует о его процентном соотношении (2%). Показатель 09 указывает на общее количество углерода (0,9%).
Что касается твёрдости 09Г2С, то его значение может доходить до 490 паскалей по Бринеллю, что также увеличивает спрос на эту продукцию. Также материалы способны перенести работу в серьёзных климатических условиях. Сами листы, ударная вязкость которых достигает 49KCU, могут проходить процедуру закалки и термообработки.
Также на современном металлургическом рынке можно встретить Германские, Японские, Болгарские, Румынские варианты С345, которые будут в незначительной степени отличаться по опциям и составу. Однако предметы могут свободно функционировать друг с другом и при одинаковых факторах.
Химический состав
Конструкционная сталь 09г2с
Все сплавы характеризуются своим определенным химическим составом. Установленные нормы определяют концентрацию всех элементов в определенном диапазоне. Среди особенностей химического состава С 255 отметим следующие моменты:
Большая часть состава приходится на железо, около 97%. Этот элемент является частью практически всех сплавов. Углерод определяет твердость и прочность металла, а также его хрупкость и степень свариваемости. Рассматриваемая сталь С255 содержит около 0,22% углерода. Слишком высокая концентрация углерода приводит к хрупкости структуры и проблемам со свариваемостью. Однако, уменьшение количества этого химического вещества в составе становится причиной снижения твердости и прочности структуры
Важно не только то, сколько углерода в составе, а насколько равномерно он распределен по структуре. Неравномерное расположение углерода приводит к снижению эксплуатационных характеристик
Марганец включается в состав многих металлов, в этом случае его около 0,65%. Кремний во много определяет основные эксплуатационные свойства, его концентрация от 0,15 до 0,3%
Кремний также оказывает влияние на прочность и свариваемость, твердость и другие важные характеристики. На медь, никель и хром приходится по 0,3%. Низкая концентрация хрома определяет то, что поверхность может покрываться коррозией. Длительное воздействие атмосферных осадков и некоторых химических веществ приводит к появлению коррозии. Слишком длительная эксплуатации при подобном повреждении металла приводит к снижению прочности несущих конструкций и ухудшению декоративных качеств.
Горячекатаный стальной рулон С255
Сера и фосфор также включаются в состав в небольшом количестве. Эти вещества ухудшают эксплуатационные качества стали С255, к примеру, прочность.
Сталь С345 углеродистая низколегированная марганцовистая повышенной прочности
Сталь С345 производят преимущественно в листах, которые используются для возведения строительных конструкций. Ещё из этого сплава делают швеллеры, применяемые для возведения каркасов, вертикальных сооружений, колонн, для поднятия жёсткости перекрытий, при строительстве ангаров и опор. Высокий спрос наблюдается и у металлических уголков, предназначенных как для усиления, так и для декорации постройки. Хорошая плотность и лёгкость, которые сочетаются с доступной ценой, повысили популярность этой стали.
Сварку стали разрешается проводить без предварительного разогрева и термической обработки. Швы получатся очень плотными, и смогут выдержать серьёзное внешнее воздействие. Все подобные предметы обязаны соответствовать правилам ГОСТ, из которого также можно узнать подробное описание и опции этого металлопроката. Следует отметить, что к 345 модели относятся следующие правила:
- разрешается добавка алюминия и титана;
- по просьбе потребителя может быть добавлено 0,030% фосфора и 0,035% серы;
- допускается проведение анализа на наличие хрома, никеля, мышьяка и меди;
Завод изготовитель обязан строго соблюдать все государственные требования, а продукция должна наносить на прокат соответствующую маркировку.
Сварка
В большинстве случаев предварительная подготовка материала не требуется. Однако некоторые технологические процессы предусматривают нагрев рабочей поверхности до 120 градусов. Электродами для проведения работ могут выступать Э42А, Э50А, а также ряд других. Разделка кромок осуществляется при толщине металла более 5 мм, но и без нее можно качественно варить детали толщиной до 40 мм. В остальном порядок и правила сварочных работ остаются стандартными.
Полуавтоматическая сварка осуществляется при токе 200-230 Ампер и под давлением 2-2,2 атмосферы. После сварки происходит охлаждение в обычных условиях, это не влияет на свойства стали 09Г2С, но обеспечивает прочность сварного соединения.
Чтобы исключить проявление закалочной структуры, необходимо осуществлять отпуск при температуре 600-660 градусов. После этого происходит медленное остывание в печи, что исключает коробление. Если сечение детали не достигает 36 мм в толщину, отпуск можно не проводить.
С285
| Марка : | С285 |
| Заменитель: | Ст3сп, Ст3Гпс, Ст3Гсп |
| Классификация : | Сталь для строительных конструкций |
| Применение: | изготовления проката, предназначенного для строительных стальных конструкций со сварными и другими соединениями |
| Зарубежные аналоги: | Известны |
Химический состав в % материала С285 ГОСТ 27772- 88
| C | Si | Mn | Ni | S | P | Cr | N | Cu |
| до 0.22 | 0.15- 0.3 | до 0.65 | до 0.3 | до 0.05 | до 0.04 | до 0.3 | до 0.012 | до 0.3 |
| Примечание: Допускается содержание марганца до 0.85 % |
Технологические свойства материала С285 .
| Свариваемость: | без ограничений. |
Механические свойства при Т=20oС материала С285 .
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| — | мм | — | МПа | МПа | % | % | кДж / м2 | — |
| Лист, ГОСТ 27772-88 | 2-3.9 | 390 | 285 | 17 | ||||
| Лист, ГОСТ 27772-88 | 4-10 | 390 | 275 | 24 | ||||
| Лист, ГОСТ 27772-88 | 10-20 | 380 | 265 | 23 |
Зарубежные аналоги материала С285Внимание! Указаны как точные, так и ближайшие аналоги
| США | Германия | Япония | Франция | Англия | Евросоюз | Италия | Китай | Швеция | Польша | Чехия | Австрия |
| — | DIN,WNr | JIS | AFNOR | BS | EN | UNI | GB | SS | PN | CSN | ONORM |
Обозначения:
| Механические свойства : | |
| sв | -Предел кратковременной прочности , |
| sT | -Предел пропорциональности (предел текучести для остаточной деформации), |
| d5 | -Относительное удлинение при разрыве , |
| y | -Относительное сужение , |
| KCU | -Ударная вязкость , [ кДж / м2] |
| HB | -Твердость по Бринеллю , |
| Физические свойства : | |
| T | -Температура, при которой получены данные свойства , |
| E | -Модуль упругости первого рода , |
| a | -Коэффициент температурного (линейного) расширения (диапазон 20o-T ) , [1/Град] |
| l | -Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
| r | -Плотность материала , [кг/м3] |
| C | -Удельная теплоемкость материала (диапазон 20o-T ), [Дж/(кг·град)] |
| R | -Удельное электросопротивление, |
| Свариваемость : | |
| без ограничений | -сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | -сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | -для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки-отжиг |
С285-Сталь для строительных конструкцийС285-химический состав, механические, физические и технологические свойства, плотность, твердость, применение
Без стали не обходится ни одно производство, будь то тяжелое машиностроение или изготовление бытовых электроприборов. Существует множество марок этого продукта, а также большое количество форм отпуска. Наша компания реализует материал С285 большими партиями и с минимальной наценкой. Для уточнения свойств и характеристик конкретной марки можно обратиться к менеджерам компании.
Как и вся продукция, материал С285 закупается у ведущих производителей. Поэтому мы готовы со всей ответственностью давать гарантию на качество. Минимальное количество посредников определяет и низкую стоимость. Вкупе с быстрой доставкой, это дает возможность нашим бизнес-партнеры вести стабильное и взаимовыгодное сотрудничество.
Помимо отпуска, в форме той или иной детали (заготовки), наша компания реализует обработку металлов. Все мероприятия проходят четкий контроль на соответствие ГОСТа и правилам. Специалисты нашего предприятия осуществляют такие работы как оцинкование, создание деталей по чертежам заказчика, производство отливок, изготовление различных профилей и многое другое.
Имея в арсенале новейшее оборудование и огромный, опыт мы можем предложить проверку изделия по ряду параметров, таким как прочностные характеристики, химический состав, чистота сплава и так далее.
Каждому покупателю предложен огромный ассортимент продукции различного формата, а также актуальных услуг и работ. Чтобы быстрее разобраться и выбрать товар соответствующий потребностям, нужно связаться с менеджером компании и получить развернутую информацию по всем интересующим вопросам.
Материал С285 купить в Челябинске
Индивидуальная стоимость выстраивается за счет персонального общения с каждым потенциальным заказчиком. Менеджеры учитывают объем сделки, делают скидки постоянным клиентам и ведут открытый диалог. В результате, даже при возникновении спорных ситуаций мы способны найти компромисс и прийти к решению, удовлетворяющему обе стороны.
Доставка
Работы по осуществлению логистики входят в пакет наших профессиональных услуг. Мы постоянно совершенствуем свои знания, приобретаем новейшую технику, для того, чтобы груз был доставлен в любую точку России.
Наличие собственных железнодорожных подъездов заметно увеличивает скорость отгрузки и последующей доставки. Имея такие ресурсы, мы гарантируем доставку грузов любого объема и габаритов. Такой профессиональный подход и делает нас лидерами на рынке металлопродукции.
Расшифровка стали
Стальная марка с345 относится к группам стали повышенной прочности для сварных строительных металлоконструкций. Химический состав и прочностные характеристики регулируются государственным стандартом ГОСТ 27772 от 1988 года. Согласно ему маркировка «С345» расшифровывается следующим образом:
- Углерод до 0,15%. Для сталей углерод является неотъемлемым компонентом наравне с железом. Его основное назначение — это упрочнение структуры металла за счет образования карбидов железа. Твердость и прочность прямо пропорциональны количественному содержанию углерода в составе. Обратная сторона медали такого легирования — уменьшение технологичности: пластичности и свариваемости.
- Кремний (до 0,8%) вводят раскисления. Он увеличивает прочность стали, сохраняя при этом значение ее вязкости. Помимо всего, данный элемент способствует увеличению стойкости с345 к образованию окалин и повышает свариваемость. Легирование кремнием также благоприятно сказывается на упругости сплава.
- Марганец (1,3 -1,7%), как и предыдущий элемент, относится к группе раскислителей. Небольшое количество марганца в сплаве положительно воздействует на твердость и прочность. Стоит отметить, что такое увеличение механических характеристик никак не сказывается на пластичности металла. Помимо всего названого, легирование марганцем дает сплаву большую устойчивость к воздействию ударных нагрузок.
Данные элементы, наряду с железом, являются базовыми для с345. Но также ГОСТ 27772-88 разрешает включение следующих компонентов:
- Никель (до 0,3%) повышает стойкость сплава к образованию коррозии, прокаливаемость и жаропрочность.
- Хром (до 0,3%) значительно увеличивает способность стали упрочняться под воздействием температуры. Повышает коррозионностойксть металла за счет образования плотных оксидов хрома на ее поверхности. Делает сталь более устойчивой к абразивному износу.
- Медь (до 0,3%) препятствует появлению коррозии под воздействием агрессивной среды.
Сразу стоит оговориться, что содержание вышеперечисленных элементов в с345 незначительно. По этой причине влияние их на свойства не столь существенно.
Так же как и любой сплав, сталь с345 содержит в себе вредные примеси. Среди них наиболее распространены сера (до 0,04%), фосфор (до 0,035%) и мышьяк (0,08%). Попадание их в сталь обусловлено неточностью химического состава исходных материалов — шихты. Также сильно сказывается погрешность температурного режима плавильного оборудования.
Несоответствие количества примесей выше представленным нормам приводит к значительным потерям металла в прочности и ведет к образованию такого эффекта как хрупкость. Увеличение фосфора на 0,01% способно понизить временное сопротивление на разрыв на 25%. Также сера повышает склонность сталей к красноломкости, т. е. образованию трещин при горячей обработке давлением.
Назначение
Для лучшего понимания предварительно стоит разъяснить, для чего, собственно, используется данная марка стали. На самом же деле все до безобразия просто и понятно. Сталь С345 — строительная, о чем нам услужливо напоминает буква “С”, конструкционная. Дополнительно можно назвать эту сталь углеродистой, что отчасти верно, и низколегированной, что уже несколько спорно. Однако это следует обсудить чуть позже.
Где же и для чего применяют сталь С345? Исходя из названия, можно сразу понять, что встречается она чаще всего на строительных объектах, причем в больших количествах. Выступает она в качестве основного материала для изготовления металлоконструкций, как сварных, так и сборных.
Из вышесказанного становится ясным и то, в каком виде сталь попадает на вышеупомянутый строительный объект. Согласно ГОСТу 27772-88, сталь выпускается в виде:
- равнополочного и неравнополочного уголка;
- швеллеров;
- двутавров;
- листового проката.
Удельный вес стали
Марганец, углерод, хром и особенно алюминий могут уменьшить удельный вес стали; кобальт, никель, медь, а также вольфрам ее могут увеличить. Ниже приведены данные по удельному весу некоторых наиболее распространенных видов сталей, которые рассчитаны по данной формуле:
Поскольку существует большое количесво марок стали, более 1500 марок, то данная статья будет постепенно пополняться новыми наиболее востребованными марками стали с описанием удельного веса каждой марки. _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 Апреля 2021 17:05 Цепная головка для триммера своими руками Источник |
Химические элементы и технология изготовления
В каждую запчасти входит множество химических компонентов, от пропорций которых будет завесить качество будущей заготовки. Если говорить про С345, то в него входит 10 составляющих, каждая из которых играет важную роль:
- Углерод (C) – не более 0,15. Его добавляют в любой низколегированный слиток для прироста прочности. Такой эффект происходит благодаря выделению карбидов, однако, увеличение твёрдости негативно сказывается на пластичности и свариваемости объекта.
- Кремний (Si) – до 0,8%. Является главным раскислителем, от содержания которого будет завесить качество готовой продукции. Также Si обеспечивает лучшую закаливаемость объектов.
- Марганец (Mn) – 1,3-1,7%. Вносится в соединение практически любого слитка для удаления кислорода. Его свойства благоприятно влияют на будущую свариваемость деталей.
- Никель (Ni), Хром (Cr), Медь (Cu) – около 0,3%. Три данных элемента защищают плоскость от ржавчины, и повышают упругость металла при повышении термического состояния.
- сера (S) – 0.04%. Негативно влияет на свариваемость, но этот компонент необходим для дальнейшей механизированной отделки.
- Фосфор (P) – 0,035%. Снижает пластичность, но увеличивает сопротивляемость ломкости при низких температурах.
- Азот (N) – 0,012%. Повышает стойкость к окалинам, и его вмешивают в термостойкие заготовки.
- Железо (Fe) – 96%. Главная составляющая.
Читать также: Как отрегулировать карбюратор бензопилы чемпион
Уголок стальной равнополочный С345
Все составляющие добавляются в ходе дальнейшей переплавки. На первом этапе собирают утилизированное железо в большую ёмкость, где нагревают до огромной температуры и выдерживают в течение нескольких часов. Затем вещество переходит в расплавленное состояние, а дополнительные компоненты всплывают на поверхность. В итоге получается сталь без примесей. И на последнем этапе раскалённое железо переливают в другой резервуар, где охлаждают и наделяют новыми соединениями.
Источник статьи: http://spk-kovka.ru/materialy/stal-s345-3-rasshifrovka-2.html
Характеристики стали S355J2
Марка стали S355J2 (S355J2+N, S355J2+AR или S355J2+M) – конструкционная сталь (S) с минимальным пределом текучести 355 МПа (1 МПа = Н/мм2) при температуре окружающей среды и работой разрушения при ударе 27 Дж, измеренной при температуре -20°С, в состояние поставки после нормализующей прокатки (+N) или в катаном состоянии (+AR). Продукция, поставляемая в состоянии +N, после поставки может быть подвергнута деформированию в горячем состоянии и/или нормализации.
| Стандарт | EN 10025-2 — Изделия горячекатаные из конструкционных сталей. Часть 2: Технические условия поставки для нелегированных конструкционных сталей; | |
| Классификация | Нелегированная конструкционная качественная сталь | |
| Применение | Прокат горячекатаный, сварные конструкции | |
| Другие наименования | Европейские (EN 10025-2) | S355J2, 1.0577 |
| США (ASME SA/EN 10025-2) | S355J2, 1.0577 | |
| ЮАР (SANS 50025-2) | S355J2, 1.0577 | |
| Бывшее обозначение | Европейский старый (EN 10025:1990 + А1:1993) | S355J2G3, 1.0570 S355J2G4, 1.0577 |
| Европейский старый (EN 10025:1990) | Fe 510 D1, Fe 510 D2 |

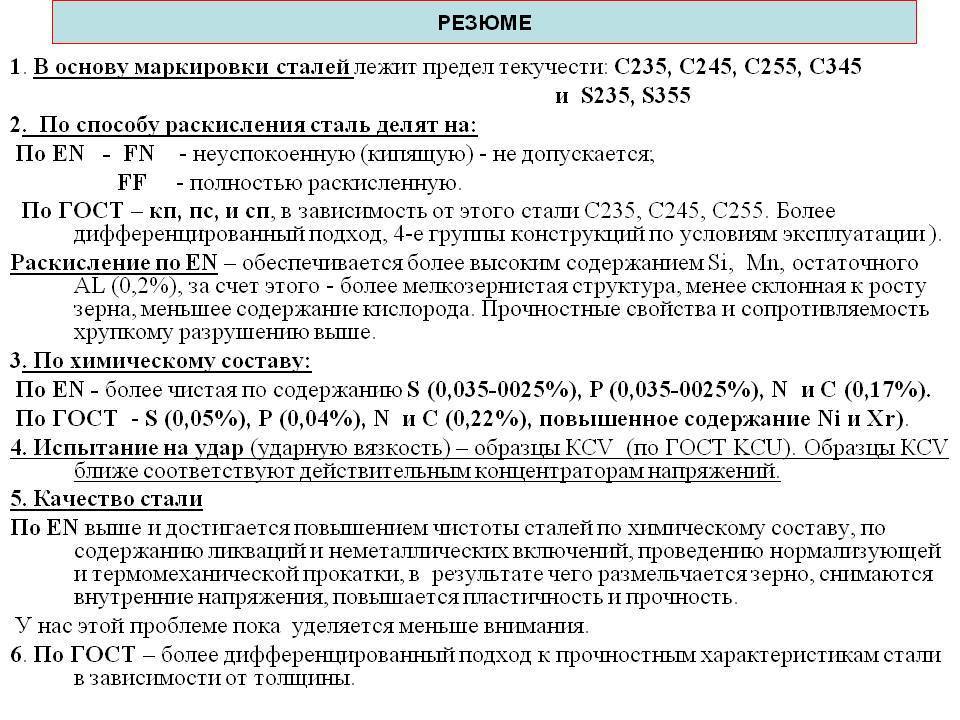

Значение символов и классификация
В названии любого изделия зашифрованы важные характеристики. И если рассматривать данную разновидность, то её расшифровка носит такой смысл: Символ «С» говорит, что объект относится к строительному разряду. Следующие цифры указывают текучесть проката. То есть максимальное напряжение, при котором начнёт выявляться пластическая деформация этого материала, достигает 345 МПа.
Балка перекрытия С345
Марка стали С345 в основном производится по ГОСТ 27772-2015, и может быть в виде листов, гнутого профиля, широкополосного и фасонного типа. Металлопрокат относящийся к этому стандарту может носить широкий спектр применения. В некоторых случаях разрешено уплотнение термической обработкой, и добавление примесей от других моделей. Но все способы изготовления должны быть заранее обговорены с заказчиком, а в документах ставиться соответствующая отметка. В этом случае покупателю будет предоставлена гарантия качества.
Скачать ГОСТ 27772-2015
Сталь 09Г2С — конструкционная низколегированная для сварных конструкций
Вид поставки
Сортовой прокат, в том числе фасонный: ГОСТ 19281—73, ГОСТ 2590-88, ГОСТ 2591-88, ГОСТ 8239-89, ГОСТ 8240-89. Лист толстый ГОСТ 19281-89, ГОСТ 5520-79, ГОСТ 5521-93, ГОСТ 19903-74. Лист тонкий ГОСТ 17066-80, ГОСТ 19903-74, ГОСТ 19904-74. Полоса ГОСТ 103-76, ГОСТ 82—70. Поковки и кованые заготовки ГОСТ 1133—71.
Назначение
Детали аппаратов и сосудов, работающие при температуре от -70°C до +475°C под давлением. В трубопроводах пара и горячей воды — детали, изготовленные из листа — до температуры 450°C, трубы — до температуры 425°C, в котлах — листовые детали, работающие при температуре до 450°C, во всех случаях без ограничения давления. Крепежные детали в котлах и трубопроводах используются до температуры 425°C и давлении до 10 Н/мм2.
Сталь марки 09Г2С должна испытываться на растяжение при повышенных температурах.
В результате таких испытаний предел текучести при 320 °С для листов из стали марки 09Г2С толщиной 60 мм и более должен быть не менее 18 кГ/мм2
Расшифровка стали 09Г2С
Двузначное число 09 обозначает примерное содержание углерода в стали в сотых долях процента, т.е. содержание углерода в стали приблизительно 0,09%.
Бука Г означает, что в стали содержится марганец в количестве около 2%.
Буква С означает, что в стали содержится кремний.
Химический состав, % (ГОСТ 19281-2014)
| C, углерод | Mn, марганец | Si, кремний | P, фосфор | S, сера | Cr, хром | Ni, никель | Cu, медь | As, мышьяк | N, азот |
| не более | |||||||||
| 0,12 | 1,3-1,7 | 0,5-0,8 | 0,035 | 0,040 | 0,30 | 0,30 | 0,30 | 0,08 | 0,008 |
Применение стали 09Г2С для крепежных деталей арматуры (ГОСТ 33260-2015)
| Марка стали, по ГОСТ 1759.0 | Стандарт или технические условия на материал | Параметры применения | |||||
| Болты, шпильки, винты | Гайки | Плоские шайбы | |||||
| Темпера- тура среды, °С | Давление номи- нальное, МПа (кгс/см2) | Темпера- тура среды, °С | Давление номи- нальное, МПа (кгс/см2) | Темпера- тура среды, °С | Давление номи- нальное, МПа (кгс/см2) | ||
| 09Г2С | ГОСТ 19281 | От -70 до 425 | 16 (160) | От -70 до 425 | 16 (160) | От -70 до 450 | Не регламен- тируется |
Максимально допустимые температуры применения стали 09Г2С в средах, содержащих аммиак
| Марка стали | Температура применения стали, °С при парциальном давлении аммиака, МПа (кгс/см2) | ||
| Св. 1(10) до 2(20) | Св. 2(20) до 5(50) | Св. 5(50) до 8(80) | |
| 09Г2С | 300 | 300 | 300 |
ПРИМЕЧАНИЕ Условия применения установлены для скорости коррозии азотного слоя не более 0,5 мм/год.
Максимально допустимая температура применения стали 09Г2С в водородосодержащих средах
| Марка стали | Температура применения стали, °С при парциальном давлении водорода, МПа (кгс/см2) | ||||||
| 1,5 (15) | 2,5 (25) | 5 (50) | 10 (100) | 20 (200) | 30 (300) | 40 (400) | |
| 09Г2С | 290 | 280 | 260 | 230 | 210 | 200 | 190 |
Механические свойства
| ГОСТ | Состояние поставки | Сечение, мм | σ0,2, МПа, | σв, МПа, | δ5 (δ4), % |
| не менее | |||||
| ГОСТ 19281-2014 | Сортовой и фасонный прокат | До 10 | 345 | 490 | 21 |
| ГОСТ 19281-2014 | Лист и полоса (образцы поперечные) | От 10 до 20 вкл. | 325 | 470 | 21 |
| Св. 20 до 32 вкл. | 305 | 460 | 21 | ||
| Св. 32 до 60 вкл. | 285 | 450 | 21 | ||
| Св. 60 до 80 вкл. | 275 | 440 | 21 | ||
| Св. 80 до 160 вкл. | 265 | 430 | 21 | ||
| ГОСТ 19281-2014 | Лист после закалки и отпуска(образцы поперечные) | От 10 до 32 вкл. | 365 | 490 | 19 |
| От 32 до 60 вкл. | 315 | 450 | 21 | ||
| ГОСТ 17066-94 | Лист горячекатанный | 2 — 3,9 | — | 490 | (21) |
Механические свойства в зависимости от температуры отпуска
| tотп., °C | σ0,2, МПа | σв, МПа | δ5, % | Ψ, % |
| 20 | 295 | 405 | 30 | 66 |
| 100 | 270 | 415 | 29 | 68 |
| 200 | 265 | 430 | — | — |
| 300 | 220 | 435 | — | — |
| 400 | 205 | 410 | 27 | 63 |
| 500 | 185 | 315 | — | 63 |
Ударная вязкость KCU
| ГОСТ | Состояние поставки | Сечение, мм | KCU, Дж/см2, при температуре, °C | ||
| +20 | -40 | -70 | |||
| ГОСТ 19281-89 | Сортовой и фасонный прокат | От 5 до 10 От 10 до 20 вкл. От 20 до 100 вкл. | 64 59 59 | 39 34 34 | 34 29 — |
| Лист и полоса | От 5 до 10 От 10 до 160 вкл. | 64 59 | 39 34 | 34 29 | |
| Лист после закалки и отпуска (образцы поперечные) | От 10 до 60 | — | 49 | 29 |
Технологические свойства
Температура ковки, °С: начала 1250, конца 850. Свариваемость — сваривается без ограничений. Способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС. Обрабатываемость резанием — Kv тв.спл = 1,0 и Kv б.ст = 1,6 в нормализованном, отпущенном состоянии при σв = 520 МПа. Склонность к отпускной хрупкости — не склонна. Флокеночувствительность — не чувствительна.
Узнать еще
Сталь Ст0 — углеродистая обыкновенного качес…
Сталь марки 20: расшифровка, характеристики, химич…
Нержавеющая сталь 12Х18Н10Т
Некоторые зарубежные аналоги сталей и сплавов…
Назначение
Для лучшего понимания предварительно стоит разъяснить, для чего, собственно, используется данная марка стали. На самом же деле все до безобразия просто и понятно. Сталь С345 — строительная, о чем нам услужливо напоминает буква “С”, конструкционная. Дополнительно можно назвать эту сталь углеродистой, что отчасти верно, и низколегированной, что уже несколько спорно. Однако это следует обсудить чуть позже.
Где же и для чего применяют сталь С345? Исходя из названия, можно сразу понять, что встречается она чаще всего на строительных объектах, причем в больших количествах. Выступает она в качестве основного материала для изготовления металлоконструкций, как сварных, так и сборных.
Из вышесказанного становится ясным и то, в каком виде сталь попадает на вышеупомянутый строительный объект. Согласно ГОСТу 27772-88, сталь выпускается в виде:
- равнополочного и неравнополочного уголка;
- швеллеров;
- двутавров;
- листового проката.
марка стали, аналоги, расшифровка, характеристики
В производстве металлоконструкций – сталь С245 относится к низкоуглеродистым маркам, применяемая для строительных конструкций.
Химический состав
Сталь состоит из приблизительно:
- 98 % железа,
- 0,2 % углерода,
- 0,65 % марганца,
- от 0,05 до 0,015 % кремния,
- до 0,3 % хрома, никеля и меди вместе взятых.
Допускается наличие до 0,05 % серы, 0,04 % фосфора и 0,08% мышьяка.
Расшифровка стали С245
В обозначении стали буква С означает «строительная, цифры 245 – предел текучести (Т) в мегапаскалях (МПа). В более привычных единицах σТ=24,5 кг/кв. мм.
Из других параметров, характеризующих механические свойства стали отметим предел прочности при растяжении в=370 МПа (37 кг/кв. мм).
Свариваемость
Для оценки свариваемости используют критерий эквивалента углерода, рассчитываемого по формуле
Сэ=С+Г/6+Х/5+(Н+Д)/15, где С, Г, Х, Н, Д – количество углерода, марганца, хрома, никеля и меди в процентах в составе стали или сплава.
Для С245 эквивалентный углерод ниже 0,25 %, что означает хорошую свариваемость. Сварной шов не склонен к образованию горячих и холодных трещин. Детали можно сваривать любыми способами без проведения дополнительных мероприятий – предварительного подогрева, проковки околошовной зоны и т. д.
Читать также: Для чего нужен гаечный ключ в гренни
Пластичность
Пластические качества, т. е. способность к деформации в холодном состоянии без признаков разрушения, характеризуется относительным удлинением образца при разрыве и размером площадки текучести.
Сталь С245 имеет показатель относительного удлинения при разрыве, т. е. удлинение образца по отношению к начальному размеру после разрушения, 25 %.
Протяженность площадки текучести, т. е. изменение относительного удлинения, при котором не меняется напряжение, составляет не менее 2,5%.
Это говорит о возможности гибки и штамповки тонких листов стали. Для толстых во избежание появления трещин следует применять местный нагрев.
Чтобы понять различие в деформационной способности тонких и толстых листов, следует обратиться к курсу сопротивления материалов. При сгибе листа разница в изменении размеров наружной и внутренней стороны будет тем больше, чем больше толщина. Значит, у толстого листа относительная деформация будет больше и вероятность разрушения – появления трещин – выше.
С повышением температуры предел текучести металла снижается, а площадка текучести увеличивается. Поэтому для деформации стального листа большой толщины его необходимо нагреть или увеличить радиус сгиба.
Коррозионная стойкость
Легирующие компоненты – кремний, медь и др. – несколько повышают коррозионную стойкость сталей.
С245 обладает средней стойкостью к окислению. Её достаточно для межоперационного хранения заготовок, а также для эксплуатации внутри сухих помещений без дополнительной защиты. В остальных случаях следует наносить лакокрасочные покрытия соответствующие условиям эксплуатации конструкции.
- Ст3пс5 и Ст3сп5 по ГОСТ 380 и ГОСТ 535 (прил. 1 ГОСТ 27772-88)
- ВСт3пс6 по ГОСТ 380-71 (табл. 51б прил. 1 СНиП II-23-81)
- ВСт3пс6-1 по ТУ 14-1-3023–80 (табл. 51б прил. 1 СНиП II-23-81)
- 18пс по ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II-23-81)
- E235-B, E235-C, Fe 360-B и Fe 360-C по ISO 630:1995 (прил. А ГОСТ 380-2005)
Заключение
Сталь марки 09г2с относится к числу наиболее востребованных металлов, с применением которых изготавливают самые разнообразные виды профильных трубных изделий. Обладая оптимальным составом, она может выступать подходящим сырьем для самых разнообразных изделий, а также конструкций и сооружений, находящих применение во многих сферах человеческой жизнедеятельности. Во многом именно преимущества, характерные для этой стали, сделали ее востребованным материалом.
Однако, невзирая на все ее положительные качества, важным моментом является то, что изделия из этого металла должы быть выполнены в соответствии с требованиями технологии. Учитывая, что в ней закладываются высокие характеристики прочности к механическим воздействиям, а также воздействиям термического характера, ошибки в производственном процессе недопустимы. В противном случае использование подобных конструкций может в скором времени привести к возникновению аварийных ситуаций.
