Особенности сплава Д16 и его состав.
Химический состав в % материала Д16ГОСТ 4784 – 97
| Fe | Si | Mn | Cr | Ti | Al | Cu | Mg | Zn | Примесей | – |
| до 0.5 | до 0.5 | 0.3 – 0.9 | до 0.1 | до 0.15 | 90.9 – 94.7 | 3.8 – 4.9 | 1.2 – 1.8 | до 0.25 | прочие, каждая 0.05; всего 0.15 | Ti+Zr < 0.2 |
Примечание: Al – основа; процентное содержание Al дано приблизительно

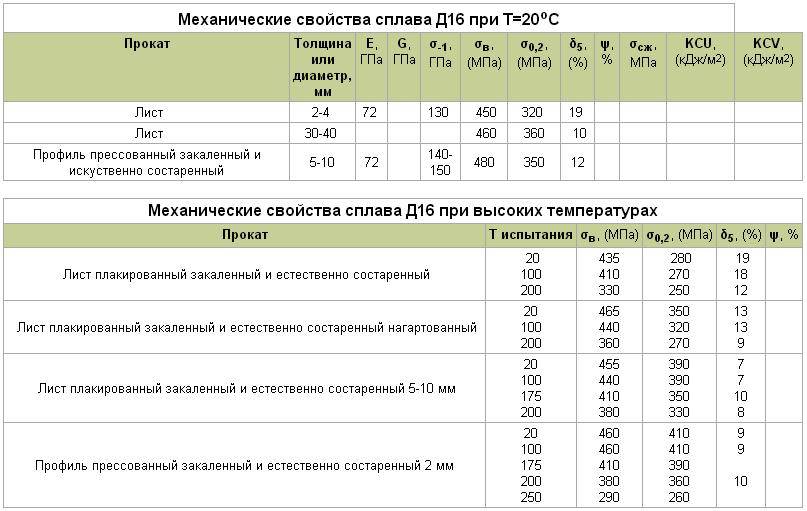

Механические свойства при Т=20oС материала Д16 .
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| – | мм | – | МПа | МПа | % | % | кДж / м2 | – |
| Трубы, ГОСТ 18482-79 | 390-420 | 255-275 | 10-12 | |||||
| Пруток, ГОСТ 21488-97 | 245 | 120 | 12 | |||||
| Пруток, ГОСТ 21488-97 | Ø 8 – 300 | 390-410 | 275-295 | 8-10 | Закалка и старение | |||
| Пруток, высокой прочности, ГОСТ 51834-2001 | 450-470 | 325-345 | 8-10 | Закалка и старение | ||||
| Пруток, повышенной пластичности, ГОСТ 51834-2001 | 410 | 265 | 12 | Закалка и старение | ||||
| Лента отожжен., ГОСТ 13726-97 | 235 | 10 | ||||||
| Профили, ГОСТ 8617-81 | 10 – 150 | 412 | 284 | 10 | Закалка и искуственное старение | |||
| Профили отожжен., ГОСТ 8617-81 | 245 | 12 | ||||||
| Плита, ГОСТ 17232-99 | 345-420 | 245-275 | 3-7 | Закалка и старение |
| Твердость Д16 после закалки и старения , | HB 10 -1 = 105 МПа |
| Твердость Д16 , Сплав отожженный | HB 10 -1 = 42 МПа |
Физические свойства материала Д16 .
| T | E 10– 5 | a 10 6 | l | r | C | R 10 9 |
| Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
| 20 | 0.72 | 2770 | ||||
| 100 | 22.9 | 130 | 0.922 |
Д16 представляет собой алюминиевый сплав с добавлением различных легирующих элементов. Главной особенностью дюраля является тот факт, что это самый первый металл, при упрочнении которого начало применяться старение.
В качестве легирующих элементов в сплаве Д16 применяют медь (Cu 4,4%), магний (Mg 1,5%), марганец (Mn 0,5%) и очень незначительное количество кремния (Si до 0,5%), железа (Fe до 0,5%), хрома (Cr до 0,1%), титана (Ti до 0,15%) и цинка (Zn до 0,25%).
Чистый сплав Д16 применяется очень редко, так как он обладает недостаточной прочностью и твердостью. По этой причине дюраль закаляют и подвергают старению. Эти процессы заключаются в нагреве деталей до 500 градусов Цельсия и дальнейшем охлаждении в воде. Старение в свою очередь может применяться искусственное и естественное. При этом название сплава изменяется на Д16Т.
Д16Т является самым востребованным алюминиевым сплавом. Он легкий, прочный и имеет отличные показатели сопротивления усталостным нагрузкам.
Основные характеристики и области применения
Благодаря очень низким показателям теплопроводности сплав Д16 прекрасно себя показывает при высоких температурах (от 120 до 250 градусов Цельсия). В этих пределах ему нет равных. Но изделия из данного сплава категорически запрещается использовать в условиях, когда температура выше 500 градусов Цельсия.
Применяют сплав Д16 в виде плит, листов, уголков и прутков разных размеров. Но лучше всего он себя демонстрирует в трубах, изготовленных для химической, нефтяной, газовой и пищевой промышленности. Также Д16 является материалом для изготовления заклепок.
Алюминиевые литейные сплавы ГОСТ 1583-93
Для изготовления отливок используются алюминиевые литейные сплавы. Они описаны в ГОСТ 1583-93: известно процентное содержание основных компонентов и примесей, механические свойства. Теоретически, конструктор выбирает наиболее подходящий для его изделия сплав, проводит расчеты и получает отливку с заданными механическими свойствами.
Производство сплавов — относительно простой, но трудоемкий процесс. В расплав алюминия вводятся лигатуры, содержащие определенное количество основных компонентов. Кроме того, вводятся флюсы, убирающие примеси. Затем сплав разливается в изложницы и получаются алюминиевая чушка. Литейные заводы зачастую готовят редкие сплавы непосредственно перед заливкой и сразу делают из них отливки.
Многие сплавы делают из «вторичного» алюминия, попросту — лома. При помощи флюса металл очищают от примесей, с тем чтобы он по химическому составу попадал в ограничения по содержанию примесей и основных компонентов. Затем в получившийся расплав добавляют лигатуры, так, чтобы довести содержание основных компонентов до требуемого уровня. Таким способом можно получить ряд сплавов, выпускаемых в больших объемах. Стоимость вторичных сплавов невысока, они подходят для большинства отливок.
Наиболее распростанены сплавы АК5М2, АК9, АК7, АК12. Часто используются также их модификации, такие как АК9ч, АК7ч, АК12пч — в них содержится меньше примесей. В соответствии с ГОСТом, все эти сплавы могут использоваться для изготовления изделий пищевого назначения. Иногда их так и называют — пищевой алюминий.
Некоторую путаницу вносит «старое» обозначение сплавов. Ранее наименование сплавов определял ГОСТ 1583-89, а до него — ГОСТ 1583-73, ГОСТ 2685-75, ГОСТ 1521-76. Так, сплав АК7 ранее назывался АЛ9В, АК7ч раньше носил название АЛ9, АК9ч ранее обозначался АЛ4. Сплавы АК12 носили название «силумины» и обозначались АК12(СИЛ), АК12пч(СИЛ-0) и т.д. В чертежах часто можно встретить старое обозначение сплава. Некоторые сплавы больше не выпускают, и им приходится искать замену.
Иногда в чертеже указан сплав Д16, АМГ6 или другой деформируемый сплав. Эти сплавы обладают очень хорошими характеристиками по прочности и герметичности, но литье из деформируемых сплавов практически невозможно. В каждом случае конструктору приходится искать замену сплаву, учитывая допустимые твердость и временное сопротивление разрыву. ГОСТ 1583-93 определяет основные свойства литейных сплавов, в том числе после термической обработки. Часто деформируемый сплав удается заменить на литейный, такой как АК7ч.
Редкие сплавы, такие как АМ5 (АЛ19), найти сложнее. Высокопрочные сплавы, такие как АК8М3ч (ВАЛ8), АМ4,5Кд (ВАЛ10) стоят в 6-10 раз дороже силуминов. У компании Алюмлит есть возможность изготовления таких сплавов. Литье из них связано с определенными трудностями, оснастка для высокопрочных сплавов не подходит для литья из силуминов из-за разной усадки и существенных различий в организации литниковой системы.
Из сплава ВАЛ10 мы изготавливаем отливки с повышенными требованиями к прочности.
Пищевые отливки мы делаем из сплава АК12пч. Для большинства других отливок мы используем сплав АК7ч. Он обладает хорошими литейными свойствами и при этом не подвержен коррозии. Из этого сплава мы изготавливаем машиностроительные отливки, элементы водной техники и другие отливки, для которых марка сплава не важна.
Компания Алюмлит работает с рядом проверенных поставщиков алюминиевой чушки. Сплавы проходят входной контроль, в случае необходимости мы предоставляем сертификат производителя сплава или проводим дополнительный химический анализ состава сплава.
Посмотрите отливки из алюминиевых сплавов, которые мы выпускаем.
Чтобы узнать больше, звоните +7 (495) 789-01-90
Сплав Д16т
Д16т характеристики и расшифровка марки, сплав алюминия Д16т плотность, ГОСТ и другая информация.
Д16т – один из самых востребованных дюралюминиевых сплавов в судостроительной, авиационной и космической промышленности. Главное его преимущество заключается в том, что получаемый из него металлопрокат обладает:
- стабильной структурой;
- высокими прочностными характеристиками;
- в 3 раза более легким весом, чем стальные изделия;
- повышенным сопротивлением микроскопической деформации в процессе эксплуатации;
- хорошей механической обрабатываемостью на токарных и фрезеровочных станках, уступая лишь некоторым другим алюминиевым сплавам.
В связи с этим, изделия не требует дополнительной термообработки и позволяет избежать такой распространенной проблемы, как уменьшение размеров заготовок после естественной или искусственной закалки, которая характерна для изделий, выполненных из сплава Д16.
Сплав д16т: расшифровка марки
Химический состав дюралюминия Д16Т строго регламентируется ГОСТом 4784-97 и расшифровывается следующим образом:
- Д – дюралюминий;
- 16 – номер сплава в серии;
- Т – закаленный и естественно состаренный.
Дюралюминий Д16Т относится к алюминиевым сплавам системы Al-Сu-Mg, легируемым марганцем. Большую его часть составляет алюминий – до 94,7%, остальное приходится на медь, магний и другие примеси. Марганец увеличивает коррозийную стойкость сплава и улучшения его механические свойства, хотя и не образует с алюминием общих упрочняющих фаз, а лишь дисперсные частицы состава Al12Mn2Cu.
Негативно на характеристики д16т влияют включения железа, которое не растворяется в алюминии. Феррум кристаллизуется в дюралюминиевом сплаве в виде грубых пластин, существенно снижая его прочностные и пластичные параметры.
Кроме того, примеси железа связывают медь, в результате чего уменьшается прочность сплава, достигающих максимальных значений после естественного старения.
В связи с этим, его содержание в дюралюминии очень жестко ограничивается ГОСТом и не должно превышать массовой доли – 0,5-0,7%.
На западе существует аналог сплава Д16Т, плотность которого также равна 2,78 г/ кв. см., но маркируемого по-другому – 2024 т3511.
Термообработка сплава д16т
Дюралюминий Д16Т подвергается дополнительной обработке для улучшения его эксплуатационных качеств:
- В первую очередь проводится температурная закалка при 495-505 градусах. При более высоких температурах происходит пережог алюминия, приводящий к резкому снижению качественных характеристик сплава.
- Во-вторых, дюралюминий закаливается в холодной воде, причем большое влияние имеет температура охлаждающей воды. Самый оптимальный диапазон, при котором сплав достигает максимального сопротивления к межкристаллитной коррозии и питингу – 250-350 градусов.
- И в последнюю очередь дюралюминиевый сплав Д16Т подвергается естественному старению, которое проводится при комнатной температуре в течение 4-5 дней.
В результате после закалки и старения материал приобретает твердость, равную 125-130 НВ, которая является максимальной среди всех известных дюралюминов.
Сферы применения проката Д16Т
Ввиду высокой прочности, твердости и легкости, сплав Д16Т используется для изготовления различного металлопроката. Он востребован в различных промышленных областях:
- в конструкциях самолетов и судов и космических аппаратов;
- для изготовления деталей для машин и станков;
- для производства обшивки и лонжеронов автомобилей, самолетов, вертолетов;
- для изготовления дорожных знаков и уличных табличек.
Незаменимы трубы Д16Т при производстве нефтяного сортамента. Эксплуатационные колонны, собранные них способны обеспечить бесперебойную эксплуатацию скважины в течение 8 лет.
В отличие от стального трубного проката, дюралюминиевые трубы пластичны, легки в транспортировке, прочны и имеют гладкую поверхность.
Единственный минус труб Д16Т – склонность к коррозии при длительных нагревах, в агрессивной кислой или газовой среде.
Однако, данная проблема успешно решается с помощью неорганических ингибиторов, которые создают на поверхности труб толстую оксидную пленку и снижают их чувствительность к межкристаллитному разрушению.
У нас вы можете купить:
- Алюминиевые листы Д16АТ
- Алюминиевые плиты Д16Т
- Алюминиевые прутки Д16Т
Виды сталей и особенности их маркировки
Сталь представляет собой сплав железа с углеродом, при этом содержание последнего в ней составляет не более 2,14%. Углерод придает сплаву твердость, но при его избытке металл становится слишком хрупким.
Включая в состав стали легирующие элементы, ей можно придать требуемые характеристики. Именно таким образом, комбинируя вид и количественное содержание добавок, получают марки, обладающие улучшенными механическими свойствами, коррозионной устойчивостью, магнитными и электрическими характеристиками. Конечно, улучшать характеристики сталей можно и при помощи термообработки, но легирующие добавки позволяют делать это более эффективно.
Классификация сталей осуществляется и по их назначению. Так, выделяют инструментальные и конструкционные виды, марки, отличающиеся особыми физическими свойствами. Инструментальные виды используются для производства штамповых, мерительных, а также режущих инструментов, конструкционные – для выпуска продукции, применяемой в строительстве и сфере машиностроения. Из сплавов, отличающихся особыми физическими свойствами (также называемых прецизионными), изготавливают изделия, которые должны обладать особыми характеристиками (магнитными, прочностными и др.).
Классификация сталей по назначению
Стали противопоставляются друг другу и по особым химическим свойствам. К сплавам данной группы относятся нержавеющие, окалиностойкие, жаропрочные и др. Что характерно, нержавеющие стали могут быть коррозионностойкими и нержавеющими пищевыми – это разные категории.
Если рассматривать основные вредные примеси, то фосфор увеличивает хрупкость сплава, особенно сильно проявляющуюся при низких температурах (так называемая хладноломкость), а сера вызывает появление трещин в металле, нагретом до высокой температуры (красноломкость). Фосфор, ко всему прочему, значительно уменьшает пластичность нагретого металла. По количественному содержанию этих двух элементов выделяют стали обыкновенного качества (не более 0,06–0,07% серы и фосфора), качественные (до 0,035%), высококачественные (до 0,025%) и особовысококачественные (сера – до 0,015%, фосфор – до 0,02%).
Маркировка сталей также указывает на то, в какой степени из их состава удален кислород. По уровню раскисления выделяют стали:
- спокойного типа, обозначаемые буквосочетанием «СП»;
- полуспокойные – «ПС»;
- кипящие – «КП».
Алюминий д16т характеристики – Справочник металлиста
В справочной литературе приведена информация о том, что на основе алюминия изготавливается около 240 сплавов. Каждый из них имеет свои особенности, область применения, составляющие, характеристики. К списку таких материалов принадлежит алюминиевый сплав Д16Т, в состав которого входит магний и медь. Он универсален, что позволяет применять его во многих сферах деятельности.
Второе наименование сплава – дюралюминий. Прочный и легкий металл используется в качестве конструкционного материала при изготовлении элементов и деталей космических кораблей, ракет, самолетов и прочих летательных аппаратов.
В чистом виде изделие используется крайне редко, что обусловлено более низкими характеристиками по сравнению с АМг6, меньшей устойчивостью к действию коррозии и сложностью создания сварного соединения.
Повышение данных показателей обеспечивается при термической обработке сплава Д16Т. Например, при сечении до 120 мм предусматривается закалка или старение после отливки или прокатки детали.
Маркировка полуфабрикатов обозначает, что изделие упрочнено и состарено естественным способом.
Материал характеризуется высокой прочностью, возможностью термоупрочнения, обладает слабой свариваемостью. Единственный способ сварки, который используется для данного сплава – точечный. Большее распространение получили соединения с помощью болтов, заклепок и пр. Изготавливаются из сплава заклепки с устойчивым к коррозии покрытием. Механическая обработка деталей происходит предельно просто.
Вернуться
Алюминиевый сплав Д16Т: характеристики и расшифровка марки
Справочники по продукции предприятий металлургической отрасли говорят о том, что на базе алюминия производят порядка 250 сплавов. У каждого свой состав, назначение и технические характеристики. Между тем среди этого разнообразия можно встретить сплав Д16Т, который благодаря характеристикам применяют практически во всех отраслях промышленности.
Маркировка алюминия и алюминиевых сплавов
Чистый алюминий маркируется в зависимости от содержания в нем примесей, различается;
- А999 — алюминий особой чистоты;
- А995, А99, А97, А95 — алюминий высокой чистоты;
- А85, А8, … — алюминий технической чистоты.
Алюминий особой чистоты применяется в производстве полупроводниковых приборов и для исследовательской работы.
Алюминий высокой чистоты применяется для плакирования деталей электро- и радиооборудования.
Алюминий технической чистоты используется для приготовления алюминиевых сплавов, изготовления проводов, прокладок
Технический алюминий обозначается буквами АД (алюминий деформируемый), в случае использования более чистого алюминия ставится цифра 1. Сочетание букв АМг и АМц означает сплав алюминия (А) с магнием (Mг) и марганцем (Мц). У сплавов алюминия с магнием цифра показывает процентное содержание магния. Так, например, сплавы марок АМгЗ, АМг5, АМг6 содержат соответственно 3, 5 и 6% магния.
Сплавы в виде полуфабриката обозначаются буквами, которые ставятся после маркировки сплава: А — означает, что сплав повышенного качества, из лучшего алюминия; М — мягкий, отожженный; П — полунагартованный (степень обжатия 40%): Н — нагартованный (степень обжатия 80%). Так, отожженные сплавы обозначаются АДМ, АМцАМ, полунагартованные — АМгАП и нагартованиые — АД1Н. АМгЗН.
Дюралюминий обозначают буквой Д и цифрой, показывающей условный номер сплава, например сплав Д1, Д16, Д18, Д20. Некоторые сплавы, разработанные и последнее время, с маркировкой В65 ВД17 (дюралюминий, покрытый тонким слоем чистого алюминия для придания сплаву коррозионной стойкости) называют алькледом (Альклед это термин, торговая марка)
Высокопрочный сплав алюминия с цинком и магнием обозначается В94, В95, В96 (вторая цифра указывает номер сплава).
Состояние полуфабрикатов высокопрочных сплавов и характер плакировки также имеют буквенно-цифровую маркировку: М— мягкий, отожженный; Т— термически обработанный, закаленный и естественно состаренный. T1- термически обработанный, закаленный и искусственно состаренный; Н — нагартованный (нагартовка листов дюралюминия около 5—7%, а сплавов В95—3%); H1—усиленно нагартованный (нагартовка листов около 20%); В — повышенное качество выкатки закаленных и состаренных листов; О — повышенное качество выкатки отожженных листов; Б — листы без плакировки или с технологической плакировкой; УП — утолщенная плакировка (8% на сторону); ГК — горячекатаные листы, плиты; ТПП — закаленные и состаренные профили повышенной прочности (для Д16).
Геометрическая маркировка. В конце маркировки для листового материала указывается его толщина в миллиметрах, а для профилей — условное цифровое обозначение формы сечения и размеров. Например, маркировка Д16АТНВЛ2,5 означает, что плакированный листовой дюралюминий Д16 — повышенного качества, термически обработан, нагартован и имеет повышенное качество выкатки. Толщина листа 2,5 мм.
Заклепочные сплавы. Сплавы, идущие на изготовление заклепок, имеют в маркировке букву П (сплав для проволоки), например ДЗП, Д16П.
Алюминиевые сплавы для ковки и горячей штамповки обозначаются буквами АК (алюминиевые ковочные) и цифрой — условным номером сплава, например сплавы АК4, АК4-1, АК6, АК6-1, АК8. Дополнительная цифра -1 показывает, что сплав является близкой модификацией сплава без цифры.
Разработанные в последнее время ковочные сплавы имеют нестандартную маркировку, например сплав Д20.
Литейные алюминиевые сплавы обозначаются буквами АЛ (алюминиевые литейные) и цифрой, показывающей условный номер сплава, например сплав АЛ2, АЛ4. АЛ9 и т. д. Исключение составляют новые марки литейных сплавов ВИ-11-3, В300, В14-А.
Силумины. В зависимости от состава все алюминиевые литейные сплавы делятся на силумины, представляющие собой сплавы алюминия и кремния (АЛ2. АЛ4, АЛ9), и легированные силумины — сплавы алюминия и кремния с добавкой меди (АЛЗ, АЛ5. АЛ9) или магния (АЛ 13, ВИ-11-3). Применяются также альтмаг — сплав алюминия и магния (АЛ8)—и сплавы алюминия с медью (АЛ7, АЛ 19).
Режимы термообработки. Для литейных алюминиевых и магниевых сплавов применяют следующие обозначения режимов термической обработки: T1— старение; Т2 — отжиг; Т4 — закалка; Т5 — закалка и частичное старение; Т6 —закалка и полное старение до наибольшей твердости; Т7 — закалка и стабилизирующий отпуск; Т8 — закалка и смягчающий отпуск. Например, обозначение АЛ4Т6 показывает, Что сплав АЛ4 подвергается термической обработке по режиму Т6, состоящему из закалки и полного старения.
Переводная таблица твердости
Для сопоставления чисел твердости Роквелла, Бринелля, Виккерса, а также для перевода показателей одного метода в другой существует справочная таблица:
| Виккерс, HV | Бринелль, HB | Роквелл, HRB |
| 100 | 100 | 52.4 |
| 105 | 105 | 57.5 |
| 110 | 110 | 60.9 |
| 115 | 115 | 64.1 |
| 120 | 120 | 67.0 |
| 125 | 125 | 69.8 |
| 130 | 130 | 72.4 |
| 135 | 135 | 74.7 |
| 140 | 140 | 76.6 |
| 145 | 145 | 78.3 |
| 150 | 150 | 79.9 |
| 155 | 155 | 81.4 |
| 160 | 160 | 82.8 |
| 165 | 165 | 84.2 |
| 170 | 170 | 85.6 |
| 175 | 175 | 87.0 |
| 180 | 180 | 88.3 |
| 185 | 185 | 89.5 |
| 190 | 190 | 90.6 |
| 195 | 195 | 91.7 |
| 200 | 200 | 92.8 |
| 205 | 205 | 93.8 |
| 210 | 210 | 94.8 |
| 215 | 215 | 95.7 |
| 220 | 220 | 96.6 |
| 225 | 225 | 97.5 |
| 230 | 230 | 98.4 |
| 235 | 235 | 99.2 |
| 240 | 240 | 100 |
| Виккерс, HV | Бринелль, HB | Роквелл, HRC |
| 245 | 245 | 21.2 |
| 250 | 250 | 22.1 |
| 255 | 255 | 23.0 |
| 260 | 260 | 23.9 |
| 265 | 265 | 24.8 |
| 270 | 270 | 25.6 |
| 275 | 275 | 26.4 |
| 280 | 280 | 27.2 |
| 285 | 285 | 28.0 |
| 290 | 290 | 28.8 |
| 295 | 295 | 29.5 |
| 300 | 300 | 30.2 |
| 310 | 310 | 31.6 |
| 320 | 319 | 33.0 |
| 330 | 328 | 34.2 |
| 340 | 336 | 35.3 |
| 350 | 344 | 36.3 |
| 360 | 352 | 37.2 |
| 370 | 360 | 38.1 |
| 380 | 368 | 38.9 |
| 390 | 376 | 39.7 |
| 400 | 384 | 40.5 |
| 410 | 392 | 41.3 |
| 420 | 400 | 42.1 |
| 430 | 408 | 42.9 |
| 440 | 416 | 43.7 |
| 450 | 425 | 44.5 |
| 460 | 434 | 45.3 |
| 470 | 443 | 46.1 |
| 490 | — | 47.5 |
| 500 | — | 48.2 |
| 520 | — | 49.6 |
| 540 | — | 50.8 |
| 560 | — | 52.0 |
| 580 | — | 53.1 |
| 600 | — | 54.2 |
| 620 | — | 55.4 |
| 640 | — | 56.5 |
| 660 | — | 57.5 |
| 680 | — | 58.4 |
| 700 | — | 59.3 |
| 720 | — | 60.2 |
| 740 | — | 61.1 |
| 760 | — | 62.0 |
| 780 | — | 62.8 |
| 800 | — | 63.6 |
| 820 | — | 64.3 |
| 840 | — | 65.1 |
| 860 | — | 65.8 |
| 880 | — | 66.4 |
| 900 | — | 67.0 |
| 1114 | — | 69.0 |
| 1120 | — | 72.0 |
Примечание:
В таблице приведены приближенные соотношения чисел, полученные разными методами. Погрешность перевода значений HV в HB составляет ±20 единиц, а перевода HV в HR (шкала C и B) до ±3 единиц.
При выборе инструмента желательно предпочесть модели известных производителей. Это дает уверенность в том, что приобретаемый продукт изготовлен с соблюдением технологий, а его твердость отвечает заявленным значениям.
Статьи о продукции 23.09.2019 16:32:41
Дмитрий
Спасибо за статью, как раз то, что искал) Хотел удостовериться, что взял нормальные отвертки, а не фуфлыжные) 02.04.2020 17:33:07
Плотность дюралюминия
Этот физический параметр необходим для расчета теоретической массы изделий. Дюраль, плотность которого вычисляется посредством переводного коэффициента, согласно ГОСТ 21488-97, может отклонятся по весу при взвешивании.
Плотность дюралюминия Д16Т соответствует показателю для Д16 и коэффициент перевода 1.03. Из таблицы или рассчитав, получается значение 2.78 г/см3. Что довольно близко к плотности самого алюминия: 2.7 г/см3.
Удельный вес дюралюминия также может использоваться для расчетов окончательной массы изделий или количества материалов необходимых для изготовления.
Для некоторых изделий не понадобится даже удельный вес дюрали. Например, ГОСТ 18475-82 содержит данные по трубам стандартного диаметра с вариативностью по толщинам стенок: одному погонному метру соответствует числовое значение веса в кг.
Если же подойти формально к понятию: удельный вес дюрали Д16Т, то его можно вычислить из следующего выражения:
γ=P/V, – где Р=mg (вес куска металла) и V-объем предмета.
Аналоги Д16Т
В продаже встречается довольно большое количество зарубежных аналогов. Дюраль д16 производится с учетом установленных стандартов и имеет соответствующие характеристики. Д16Т аналоги маркируются по своим стандартам, к примеру, т3511.
При рассмотрении аналогов следует учитывать особенности проводимой термической обработки Д16ЧТ:
- Для начала выполняется температурная закалка, для чего заготовка нагревается до температуры 500 градусов Цельсия. Стоит учитывать, что слишком высокая температура приводит к пережогу алюминий и ухудшению его основных качеств. При этом изменения происходят резко. Поэтому следует уделять много внимания температурному режиму.
- Следующий шаг заключается в закалке в холодной воде. При этом большое значение имеет температура воды. Оптимальным значением принято считать диапазон от 250 до 350 градусов Цельсия.
- Далее для улучшения основных качеств проводится естественное старение. Процесс достаточно прост, поверхность контактирует с воздухом, температура которого схожа с комнатной. Процесс длиться в течение 4-5 дней.
В результате проведенного процесса поверхность приобретает твердость около 125-130 НВ. Подобный показатель можно назвать максимальным значением для сплавов рассматриваемой группы.
В заключение отметим, что применение современных технологий позволяет выдерживать процент концентрации всех элементов строго в рекомендуемом диапазоне. За счет этого повышается качество сплава и его основные характеристики.
Источник статьи: http://stankiexpert.ru/spravochnik/materialovedenie/splav-d16t.html
Марки стали – таблица с маркировкой и расшифровкой
Любому специалисту, имеющему дело с металлом, знакомо понятие «марки стали». Расшифровка маркировки стальных сплавов дает возможность получить представление об их химическом составе и физических характеристиках
Разобраться в данной маркировке, несмотря на ее кажущуюся сложность, достаточно просто – важно только знать, по какому принципу она составляется
Редкое производство обходится без стали, поэтому разбираться в его марках крайне важно
Обозначают сплав буквами и цифрами, по которым можно точно определить, какие химические элементы в нем содержатся и в каком количестве. Зная это, а также то, как каждый из таких элементов может влиять на готовый сплав, можно с высокой степенью вероятности определить, какие именно технические характеристики свойственны определенной марке стали.
