Резьба многозаходная

Однозаходные и многозаходные резьбы

В общем случае в обозначение резьбы входят * :

1. б уквенный знак резьбы;

2. н оминальный размер в миллиметрах или дюймах;

4. д ля многозаходной резьбы – значение хода с указанием шага;

5. б уквы LH для левой резьбы;

6. б уквенно-цифровое обозначение поля допуска или буквенное обозначение класса точности;

7. ц ифровое значение или буквенное обозначение длины свинчивания, если она отличается от нормальной.

Условное обозначение метрической резьбы регламентирует ГОСТ 8724-81. Оно состоит из буквы М (символа метрической резьбы), номинального диаметра резьбы, шага и направления резьбы (если она левая). Многозаходные метрические резьбы обозначают (после номинального диаметра) буквами Р h , значением хода резьбы, буквой Р и числовым значением шага. Пример обозначения трехзаходной левой метрической резьбы с номинальным диаметром 24 мм , с шагом 1 мм и значением хода 3 мм: М 24 ´ Р h 3 Р 1- LH .

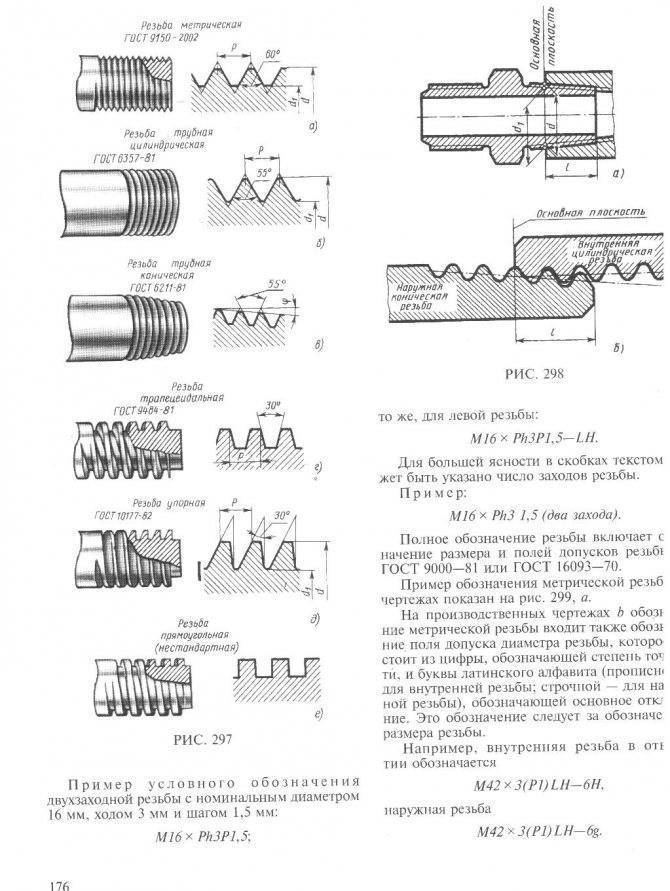

Примеры обозначения метрической резьбы и варианты его нанесения на чертеже приведены на рис. 2.14. Варианты нанесения обозначений на рис. 2.14, а и 2.14, в предпочтительней.

Условное обозначения метрической конической резьбы (ГОСТ 25229-82) включает буквенное обозначение (МК), диаметр резьбы в основной плоскости, шаг и направление (если оно левое). Обозначение наносят, как показано на рис. 2.15, 2.16 . Варианты нанесения обозначения на рис. 2.15, а и 2.16, а предпочтительней.

Условное обозначение трубной цилиндрической резьбы регламентирует ГОСТ 6357-81. Оно состоит из буквы G и условного размера – внутреннего диаметра трубы в дюймах. Обозначение наносится на изображение, как показано на рис. 2.17, 2.18. Варианты нанесения обозначения на рис. 2.17, а и 2.18, а предпочтительней.

Условное обозначение трубной конической резьбы (ГОСТ 6211-81) состоит из буквенного обозначения R (наружная резьба) и R с (внутренняя резьба), диаметра резьбы в основной плоскости в дюймах (рис. 2.19 и 2.20). Варианты нанесения обозначения на рис. 2.19, а и 2.20, а предпочтительней.

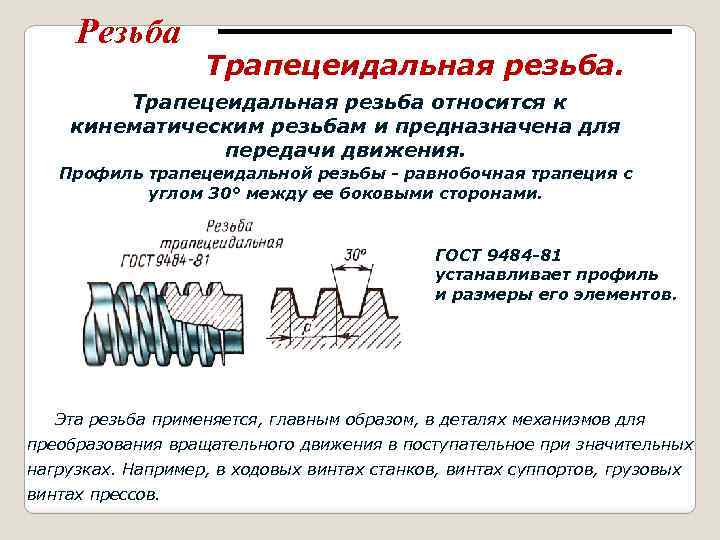

Условное обозначение трапецеидальной резьбы. Обозначение однозаходной трапецеидальной резьбы (ГОСТ 9484-81) состоит из букв Tr , наружного диаметра и шага (рис. 2.21 и 2.22). Варианты нанесения обозначения на рис. 2.21, а и 2.22, а предпочтительней.

Обозначение многозаходной трапецеидальной резьбы (ГОСТ 24739-81) состоит из букв Tr , наружного диаметра, хода и шага (рис. 2.23 и 2.24). Варианты нанесения обозначения на рис. 2.23, а и 2.24, а предпочтительней.

Условное обозначение упорной резьбы (ГОСТ 10177-82) состоит из буквы S, наружного диаметра и шага резьбы: S 28×5. Для многозаходной резьбы обозначение состоит из буквы S, наружного диаметра, хода и шага: S 28×10( Р5) LH . Варианты нанесения обозначения на рис. 2.25, а и 2.26, а предпочтительней.

Условное обозначение круглой резьбы для электротехнической арматуры по ГОСТ 28108-89 состоит из букв Е (серия) и наружного диаметра, например, Е27 (рис. 2.27).

Резьба прямоугольная не стандартизованная на чертежах задается всеми конструктивными размерами: наружным и внутренним димаметрами, шагом, шириной зуба. Варианты нанесения размеров резьбы с прямоугольным профилем показаны на рис. 2.28, а, б, в. Рекомендуется показывать в масштабе увеличения профиль данной резьбы и все ее размеры.

* В данном пособии пункты 6, 7 в обозначение резьбы не включены.

Что такое резьба?

Резьбовые соединения широко распространены в машиностроении. Они обладают такими достоинствами, как универсаль­ность, высокая надежность, способность воспринимать большие нагрузки, удобство сборки и разборки, простота изготовления.

Основным элементом всех резьбовых соединений является резьба.

Резьба — поверхность, образованная при винтовом движении плос­кого контура по цилиндрической или конической поверхности.

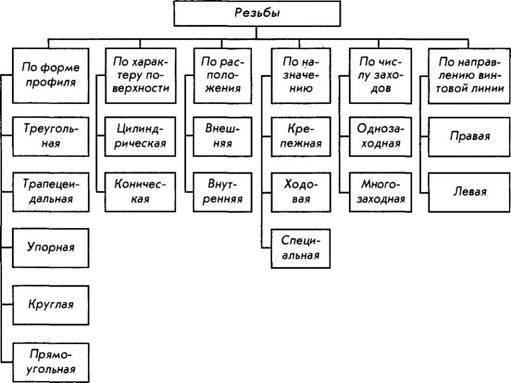

Резьбы классифицируются по следующим признакам (рис. 117):

1. В зависимости от формы поверхности, на которой нарезана резьба, они подразделяются на цилиндрические и конические;
2. В зависимости от расположения резьбы на поверхности стержня или отверстия они подразделяются на внешние и внутренние;
3. В зависимости от формы профиля различают резьбы треугольного, прямоугольного, трапецеидального, круглого и других профилей;
4. По эксплуатационному назначению резьбы делятся на крепежные (метрические, дюймовые), крепежно-уплотнительные (трубные, коничес­кие), ходовые (трапецеидальные, упорные, прямоугольные, круглые), спе­циальные и др.;
5. В зависимости от направления винтовой поверхности различают пра­вые и левые резьбы;
6. По числу заходов резьбы подразделяются на однозаходные и многозаходные (двух-, трехзаходные и т. д.).

Все резьбы разделяют на две следующие группы: стандартизиро­ванные — резьбы с установленными стандартами параметрами: профи­лем, шагом и диаметром; нестандартизированные, или специ­альные (резьбы, параметры которых не соответствуют стандартизирован­ным).

Основные элементы и параметры резьбы имеют следующие определения по ГОСТ 11708-82 и приведены ниже.

Левая резьба — образована контуром, вращающимся против часо­вой стрелки и перемещающимся вдоль оси в направлеции от наблюдателя (рис. 118,I).

Правая резьба — образована контуром, вращающимся по часовой стрелке и перемещающимся вдоль оси в направлении от наблюдателя (рис. 118, II).

Профиль резьбы — контур резьбы в плоскости, проходящей че­рез ее ось.

Угол профиля — угол между боковыми сторонами профиля.

Шаг резьбы Р — расстояние между соседними одноименными бо­ковыми сторонами профиля в направлении, параллельном оси резьбы.

Ход резьбы Р_h — расстояние между ближайшими одноименными боковыми сторонами профиля, принадлежащими одной и той же винтовой поверхности, в направлении, параллельном оси резьбы. Ход резьбы — вели­чина относительного осевого перемещения винта (гайки) за один оборот (рис. 119).

Наружный диаметр резьбы (d — для болта, D — для гай­ки) — диаметр воображаемого цилиндра, описанного вокруг вершин на­ружной резьбы или впадин внутренней резьбы.

Внутренний диаметр резьбы (d₁ — для болта, — для гайки) — диаметр воображаемого цилиндра, вписанного во впадины на­ружной резьбы или в вершины внутренней резьбы.

Средний диаметр резьбы (d₂ — для болта, D₂ — для гай­ки) — диаметр воображаемого соосного с резьбой цилиндра, который пере­секает витки резьбы таким образом, что ширина выступа резьбы и ширина владины (канавки) оказываются равными.

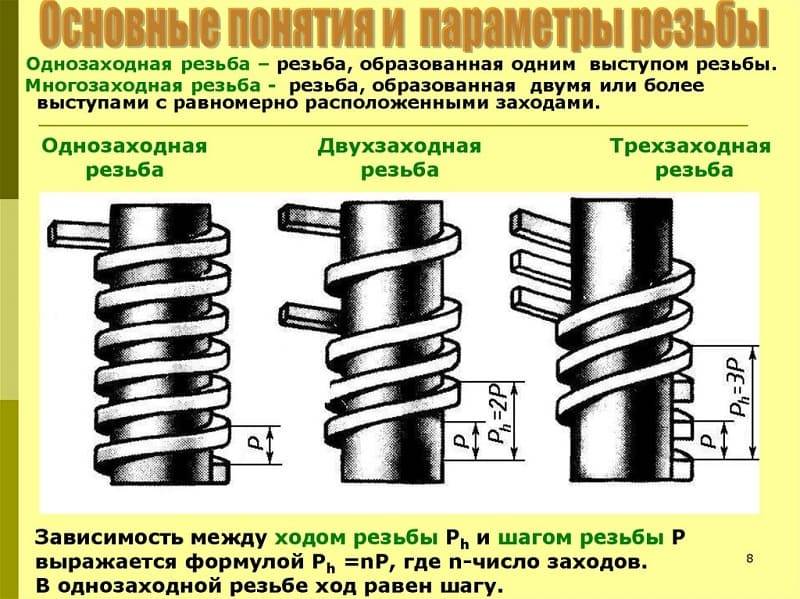

Резьба может быть однозаходной и многозаходной (см. рис. 119).

Резьба многозаходная

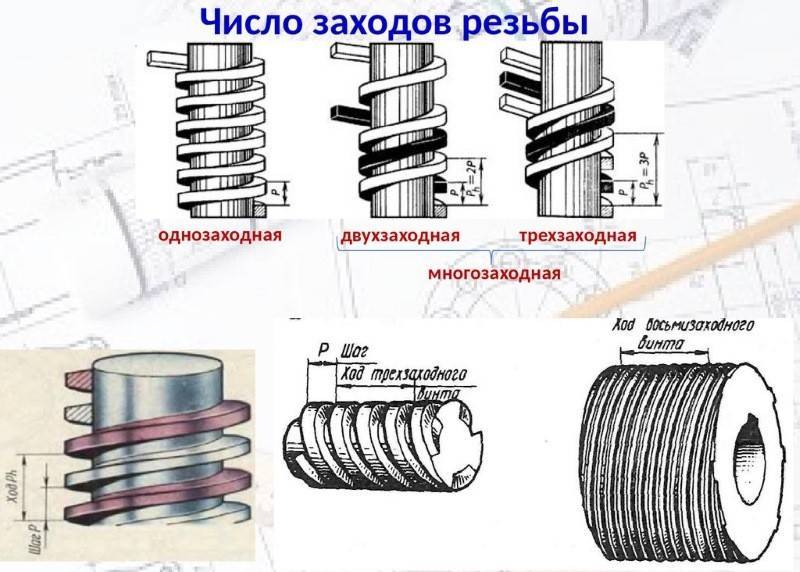

Одним из параметров, определяющим вид резьбы, является количество заходов. Оно варьируется в зависимости от степени сложности решаемых задач. Одной из самых технологических сложных является резьба многозаходная. Это число может равняться двум, трём, четырём или более (встречается достаточно редко). Чем больше значение данного параметра, тем сложнее она в исполнении. Наиболее сложной и трудоёмкой в производстве является четырёхзаходная резьба.

Не зависимо от числа она имеет равномерно расположенные заходы. Их располагают на одинаковом расстоянии друг от друга, разбивая внешнюю окружность детали на равное количество секторов. Например, двухзаходная резьба будет иметь два захода, расположенные симметрично, через сто восемьдесят градусов. Для неё ходом считается расстояние, которое измеряется вдоль оси изделия (болта, гайки, вала и так далее) между витками, выполненными в одном заходе, пропуская другие витки. При однозаходной, понятия шаг и ход являются идентичными, для многозаходной они имеют свой технический смысл. Ход всегда равен шагу, умноженному на количество выполненных заходов.

Кроме числа заходов вид многозаходной резьбы определяется формой вырезаемых зубьев.

Если зуб имеет форму классической трапеции, она называется многозаходная трапецеидальная резьба. В поперечном сечении винт с многозаходной резьбой представляет фигуру с заданным значением выступов. Их число равно количеству нарезанных элементов.

С помощью многозаходной резьбы решают следующие задачи:

• увеличивают прочность соединения (во многих специализированных соединениях);
• изменяют передаточное число (в редукторах различного назначения);
• создать значительное смещение гайки вдоль стержня винта при незначительном количестве произведенных оборотов (например, в тормозной системе шахтных электровозов).

Многозаходные системы имеют следующую последовательность маркировки. На первом месте расположена буква. Она означает принадлежность к конкретному виду резьбы: М – метрическая, Уп или Сп специальные многозаходные. Далее проставлено число, которое указывает номинальный диаметр. После этого числа отмечается количество заходов, например Х2 –значит два захода. В круглых скобках число с индексом «Р» означает значение шага. Например, маркировка многозаходной резьбы М30Х2(Р15) свидетельствует, что она является метрической, диаметром 30 миллиметров с числом заходов равным двум и шагом в 15 миллиметров.

Для специальных видов маркировка может иметь вид Уп 22,5х(3х4,5). Первое число 22,5 означает величину наружного диаметра, 3 – указывает на число заходов, 4,5 – величину шага. Для многозаходной конструкции с такими характеристиками величина хода будет равна произведению 3 и 4,5 мм, что составляет 13,5 мм. Число заходов можно определить визуально, если подсчитать количество витков на торце гайки, винта или вала.

По международной системе обозначения может быть указано направление резьбы: L – левая, R — правая. Сама многозаходная резьба обозначается латинской буквой S.

Обозначение допуска резьбы на чертеже

При обозначении резьбы на чертеже у условного обозначения указывают геометрические параметры и поле допусков. Условные обозначения имеют следующую расшифровку:

• буква М используется, чтобы обозначить метрическую резьбу, имеющую крупный (например, М 64) или мелкий шаг (например, М 24*3);
• буквы LH применяют для обозначения левой резьбы и указывают после основной части маркировки (например, М 24 LH);
• для многозаходной резьбы используется еще более сложное обозначение с буквой Р и указанием шага.

Поле допусков состоит из числа, которое показывает точность, и буквы, которая относится к степени точности. Например, 6h — это поле допуска среднего диаметра болта, то есть указана шестая степень точности и основное отклонение, равное h.

Длина свинчивания указывается, если она меньше, чем длина резьбы, и относится к группе S.

Рисунок 1. Обозначение допуска резьбы на чертеже

Многозаходная резьба. Основные понятия

Для получения прочного винта с большим шагом применяют многозаходную резьбу. В этом случае шаг, высота резьбы и ее внутренний диаметр соответствуют однозаходной, а ход резьбы во столько раз больше шага, сколько имеется заходов; например, у двухзаходной резьбы ход вдвое больше ее шага (см. рис. 320, б), у трех-заходной (см. рис. 320, в) — втрое больше и т. д.

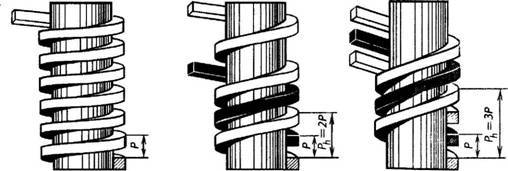

Однозаходная и многозаходная резьбы

У однозаходной резьбы шаг и ход резьбы одинаковы, при этом за один оборот винта гайка перемещается на величину шага. Если перемещение гайки за один оборот должно быть большим, то ход, а следовательно, и шаг однозаходного винта должны быть большими. Чем больше шаг, тем глубже получается резьба (высота резьбы зависит от шага) и тем меньше будет внутренний диаметр винта. Винт с малым внутренним диаметром недостаточно прочен и не может передавать больших усилий.

Примеров применения многозаходных резьб множество: окуляры в биноклях и микроскопах, колпачки шариковых ручек, крышки для стеклянных банок и т.д.

Государственные стандарты

Изготовление такого сложного элемента металлообработки как многозаходная резьба выполняется на основании установленных государственных и международных стандартов. Они дополняют друг друга и позволяют привести в соответствие системы маркировки, которые применяются в Российской Федерации и производителями других стран. Это справедливо для метрической и дюймовой систем измерений.

К таким стандартам относятся:

• Единая система конструкторской документации;
• ГОСТ 24739-81. В нём приведены нормы, описывающие трапециевидную многозаходную конструкцию.
• ГОСТ 9484-81. Этот стандарт утверждает возможные профили, какого вида и размеров должна быть резьба трапецеидальная многозаходная;
• ГОСТ 25347-82. Стандарт устанавливает разрешённые допуски необходимые для нарезания и сборки готовых конструкций.

Скачать ГОСТ 9484-81

Скачать ГОСТ 24739-81

Скачать ГОСТ 25347-82

Перечисленные стандарты позволяют определить наружный и внутренний диаметр, форму элементов, шаг, ход, число заходов, требуемый диаметр сверла для подготовки отверстий под будущую резьбу.

Сбег резьбы на чертеже

Сбегом называется переход от резьбы к гладкой части. Также на чертеже показывается недовод — ненарезанная часть, располагающаяся между концом сбега и опорной поверхностью. Фаской называется скос торцевой кромки болта. Элемент с фаской может быть необходим в технологических или декоративных целях.

Проточка также является частью стержня или детали, которая необходима, чтобы устранить недорез резьбы уменьшением диаметра стержня для наружной резьбы и увеличением диаметра отверстия для внутренней резьбы. В ГОСТ 10549-80 приведены размеры фасок, недореза, проточек для метрической, трубной, цилиндрической, конической, трапецеидальной резьбы.

На рисунке 5 показаны недорез, недовод и сбег резьбы.

Многозаходная резьба. Обозначение

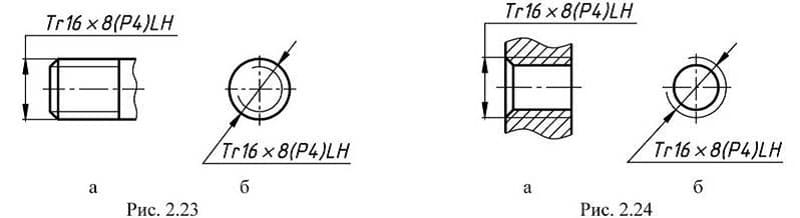

В условное обозначение трапецеидальной многозаходной резьбы должны входить: буквы Tr, номинальный диаметр резьбы, числовое значение хода и в скобках буква P и числовое значение шага, буквы LH для левой резьбы.

Пример условного обозначения трапецеидальной многозаходной резьбы номинальным диаметром d=20 мм, числовым значением хода Ph=8 мм и шагом P=4 мм:

Тr20×8 (Р4)

Условное обозначение левой резьбы:

Тr20×8 (Р4) LH

Поле допуска многозаходной трапецеидальной резьбы состоит из обозначения поля допуска среднего диаметра, т.е. цифры, обозначающей степень точности, и буквы, обозначающей основное отклонение.

Поле допуска 4h диаметра d и поле допуска 4Н диаметра d1 в условном обозначении резьбы не указывают.

Длина свинчивания, если она отличается от длины резьбы, указывается в миллиметрах в конце обозначения резьбы, например:

Тr80×40 (Р10)-8е-180

Обозначение метрической многозаходной резьбы начинается с буквы М. Пример обозначения резьбы номинальным диаметром d=16 мм, ходом Ph=3 мм, и шагом 1,5 мм и полем допуска 6h:

M16×Ph 3 P1,5-6h

Резьба метрическая. Размеры.

На рисунках приведены размеры резьб диаметрами 5… 64 мм, используемые при расчетах на прочность. Выбор шага резьбы зависит от требуемой прочности стержня винта, ослабленного резьбой, условий самоторможения или необходимости тонкой регулировки.

Для облегчения расчетов дополнительно приведены расчетный диаметр винта, площадь расчетного сечения винта и угол подъема винтовой линии на среднем диаметре резьбы.

Примечания:

1. Полужирным шрифтом выделены крупные шаги резьб.
2. Обозначения резьб смотри выше.
3. Расчетный диаметр dр винта определен по зависимости , где d3 — внутренний диаметр болта.
4. Площадь расчетного сечения Ар определена по зависимости .
5. Угол подъема резьбы ψ определен для среднего диаметра (d2) резьбы по зависимости

Соседние страницы

• Резьбы цилиндрические
• Резьбы конические
• Сбеги, недорезы, проточки и фаски по ГОСТ 10549
• Резьба упорная
• Резьба трапецеидальная
• Механические свойства болтов, винтов, шпилек, гаек.
• Условные обозначения крепежных изделий по ГОСТ 1759.0 (СТ СЭВ 4203)
• Болты общего назначения с шестигранными головками
• Винты общего назначения
• Винты невыпадающие
• Винты установочные
• Болты и винты специального назначения
• Винты самонарезающие для металла и пластмасс
• Стопорение гайки относительно болта дополнительными элементами
• Стопорение гаек относительно корпуса
• Стопорение гайки относительно болта за счет дополнительного трения, сварки и пластического деформирования
• Стопорение болтов. Предохранение винтов и гаек от потери
• Стопорение винтов
• Фланцевые соединения деталей
• Фланцевые соединения труб и крышек цилиндров
• Фланцевые соединения труб металлоконструкций
• Примеры применения установочных винтов
• Клеммовые соединения
• Фрикционно-винтовые зажимы
• Стяжки и упоры
• Крепление машин к основаниям

Принципы обозначения

Обозначение резьбы на чертежах выполняется по следующим правилам.

1. Указывают сплошными тонкими и толстыми линиями. Обозначение внутренней резьбы – тонкая линия по внешнему диаметру и толстая по внутреннему, а наружной резьбы – толстая линия по внешнему диаметру и тонкая по внутреннему.
2. Если деталь спроецирована на плоскость вдоль оси вращения, то показывают сплошными прямыми. Если – поперек, тогда это незамкнутый контур, длиной 0,75 от общей окружности. Концы дуги не должны лежать на осях детали на рисунке.
3. Промежуток между тонкой и жирной линиями должен составлять свыше 0,8 мм, но быть меньше размера шага.
4. При обозначении метрической резьбы на чертежах перпендикулярно оси фаски изображают только имеющие конструкционное значение.

Наружный и внутренний виды резьбы

Нормируется метрическая резьба несколькими документами: ГОСТ 8724-2004, ГОСТ 2470-2004, ГОСТ 9150-2002, ГОСТ 1693-2005. В них указаны требования к размерам, профилю, шагам и допускам.

По маркировке изделия можно определить все необходимые ее параметры и вид. Запись включает в себя:

• заглавную букву, характеризующую вид, или две заглавные буквы – вид и подвид (например, метрическая – М; метрическая коническая – МК);
• число, выражающее номинальный диметр в миллиметрах (М20 – метрическая с номинальным диаметром 20 мм);
• в случае мелкого шага указывают его значение в миллиметрах, через знак умножения – М20х1,5;
• в случае многозаходной добавляют указание хода после «х» и шага в круглых скобках – М20х3(Р1) – метрическая с диаметром 20 мм трехзаходная, где шаг составляет 1 мм;
• при обозначении левой резьбы пишут латинские заглавные буквы «LH» — М20LH или М20х3(Р1)LH – тоже только левая.

В некоторых случаях в маркировку могут входить дополнительные параметры: длина свинчивания, допуски и посадка. Их расшифровка следующая:

• указание допуска для наружной резьбы М12х1,75-6g и для внутренней М12-6Н;
• длину свинчивания выражают заглавными латинскими буквами – S – shot (короткая), N – normal (нормальная), L – long (длинная), иногда в круглых скобках добавляют числовое значение длины в миллиметрах, если величина нестандартная; например, М12-6g-L(30);
• посадку выражают дробью через значения допуска для внутренней (числитель) и наружной (знаменатель) резьб, например, учитывая, как обозначается левая резьба, общий вид будет таким — М12х1-6H/6g-LH.

Читать также: Поисковая катушка для металлоискателя своими руками

Также в маркировке может указываться вид и номер стандарта.

Выбирая правильный вид метрической резьбы и ее геометрические параметры можно обеспечить качественное крепление деталей, длительную эксплуатацию изделия и экономию средств на ремонте и обслуживании.
