Ремонт зарядки шуруповерта своими руками

Преимущества аккумуляторных инструментов

Сегодня существует множество приспособлений, которые успешно справляются с монтажными работами, использующих крепёж: отвёртки, дрели, сверлильные станки, многие из них имеют зарядное устройство для шуруповерта.

Маленькие, лёгкие, мобильные и автономные шуруповёрты обладают преимуществами:

Удобная, легко удерживаемая форма ручки облегчает работу при высокой скорости.
Экономичность. Многие модели поставляются с полезными опциями и приспособлениями, такими как универсальные биты и насадки, которые легкозаменяемые, что даёт больше возможностей при работе.
Энергосберегающая конструкция, экономит энергию и увеличивает межзарядный период.
Повышенная эффективность, инструмент позволяет быстро и точно закручивать крепёж в труднодоступных местах.
Высокая универсальность. Переменная скорость оборота, прямой и обратный ход.
Гибкость применения, трехрежимный диапазон работ.
Хорошая ремонтоспособность, наличие на рынке достаточного количества запасных деталей.

https://youtube.com/watch?v=PFKHKkEnTFM

Типы аккумуляторов

Есть три типа аккумов для инструмента:

Никель-кадмиевые (NI-Cd). Старшее поколение, которым до сего времени оснащают бытовые шуруповерты. Доступная стоимость, не плохое соотношение размера и емкости (довольно малогабаритны), длительно держат заряд в нерабочем состоянии. Недочет эффект памяти. Если подзаряжают без полного разряда, то скапливается информация о неполном объеме, она мешает отдавать заряд до исчерпания реального ресурса.
Никель-металлгидридные (Ni-Mh). Улучшенный аналог никель-кадмиевых батарей с более незапятанной технологией производства. Эффект памяти хоть и находится, но слабее. Основной недочет стремительно разряжаются при хранении.
Литий-ионные. Более совершенный тип, который равномерно теснит другие типы в секторе проф/полупрофессионального электронного ручного инструмента. Высочайшая емкость, фактически полное отсутствие памяти, долговечность, малый уровень саморазряда в режиме хранения. Единственный недочет высочайшая цена по сопоставлению с другими аналогами.

Разборка корпуса ЗУ, поиск дефекта и ремонт

Перед разборкой прибора его выключают из розетки и достают АКБ, если она вставлена. Винты выкручиваются крестовой либо плоской отверткой без каких-либо трудностей. Однако разъединять детали корпуса нужно так, чтобы не повредить провода, идущие на тумблер, выходные контакты и светодиод. После этого приступают к поиску повреждений в зарядном устройстве для шуруповерта и его ремонту.

Осмотр «внутренностей» часто ускоряет и упрощает ремонт. Почерневшие элементы заметны, однако могут вызвать выход из строя других деталей. Хотя сгоревший предохранитель или оборвавшийся провод – явные причины поломки зарядника. Менять детали желательно на аналогичные, в том числе и провода.
Для проверки целостности проводов их «прозванивают» мультиметром, включенным в режим измерения сопротивления. Первый щуп подключают к одному концу провода, второй – к другому. Если провод перегорел или оборвался, то показания на дисплее будут стремиться к бесконечности. Таким методом тестируют не только провода, но и тумблер. Ремонт выключателя заключается в его замене либо зачистке контактов, если он разборный.
Тестирование трансформатора проще всего произвести, включив прибор в розетку, хоть это и опасно. Не касаясь оголенных контактов, следует замерить напряжение на выводах вторичной обмотки. Мультиметр при этом должен находиться в режиме замера напряжения переменного тока. Если показания тестера меньше номинальных значений устройства либо равны нулю, понижающий трансформатор подлежит замене. Перематывать обмотку нецелесообразно и трудновыполнимо.
В случае, когда напряжение идет до выпрямительного блока, а затем исчезает либо становится меньше нужного, проблема в нем. Если этот участок заключен в литом корпусе, его заменяют аналогичной деталью, так как отремонтировать его невозможно. Отдельно стоящие диоды прозванивают, как провода. Причем полярность подключения щупов следует менять, делая замеры в обоих вариантах. В одном случае сопротивление должно быть минимальным, во втором – стремящимся к бесконечности. Иначе этот компонент схемы подлежит замене.
Вздувшиеся конденсаторы обычно видны невооруженным взглядом. Однако без причины они вздуваются крайне редко. Проверяют их работоспособность, отпаяв одну из ножек и не путая полярность. Минус часто указан на корпусе конденсатора «птичкой». Замену производят аккуратно, не допуская перегрева детали паяльником.
Дефект выходных контактов также определяется визуально, а устраняется путем зачистки мелкой наждачной бумагой.

В случае, когда подтверждена работоспособность всех элементов, но заряд не идет, проблема заключена в блоке автоматического управления. Его элементы заменяют, начиная со стабилитрона, который проверяется так же, как диод. Микросхему без специальных знаний не проверить, но можно заменить.

Обратите внимание: часто цена потраченного времени, нервов и запасных частей превышает стоимость ремонтируемого прибора. А если устройство не на гарантии, проблема не в предохранителе, следует задуматься о ремонте в мастерской либо замене аппарата

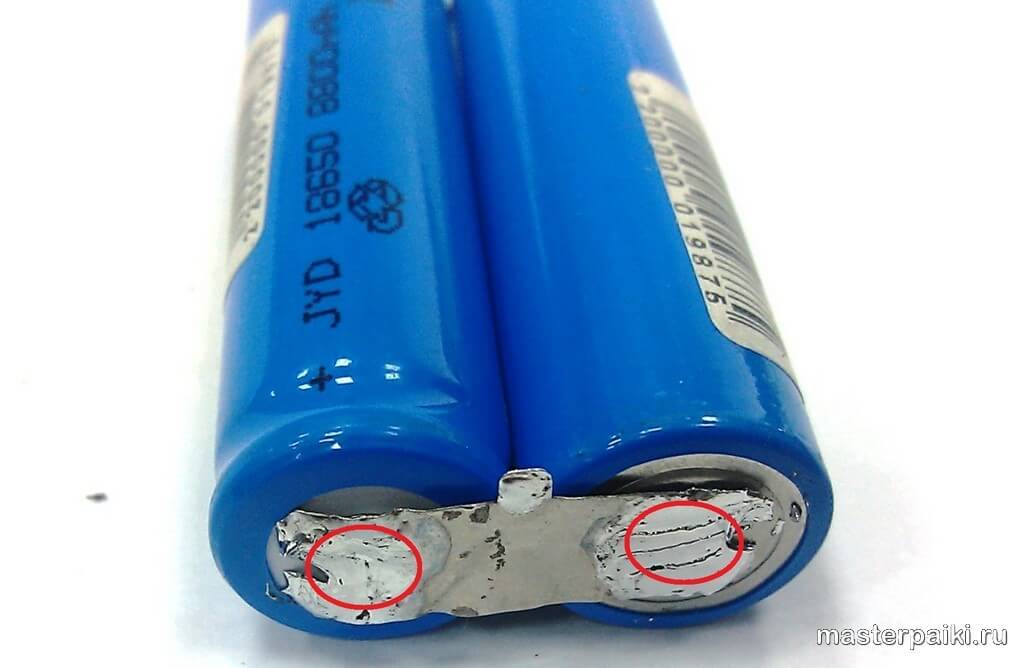

Спаивать элементы питания

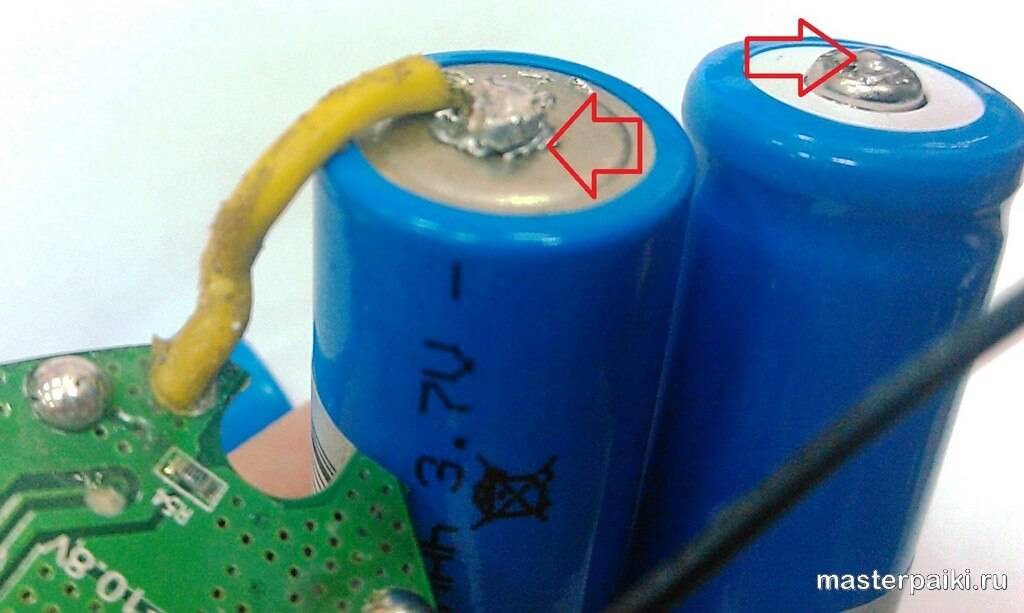

можно по-разному, например толстыми проводами. Я решил припаять оторванную металлическую ленту, снятую со старых банок. Сначала залудил ленты в местах будущих контактов с двух сторон. Потом хорошо прогретым паяльником с каплей припоя залудил контакты батарей. Но так, чтобы они сильно не нагревались – давал им остыть. Потом прижал ленту к контактам банок и припаял ленту опять же без сильного перегрева .

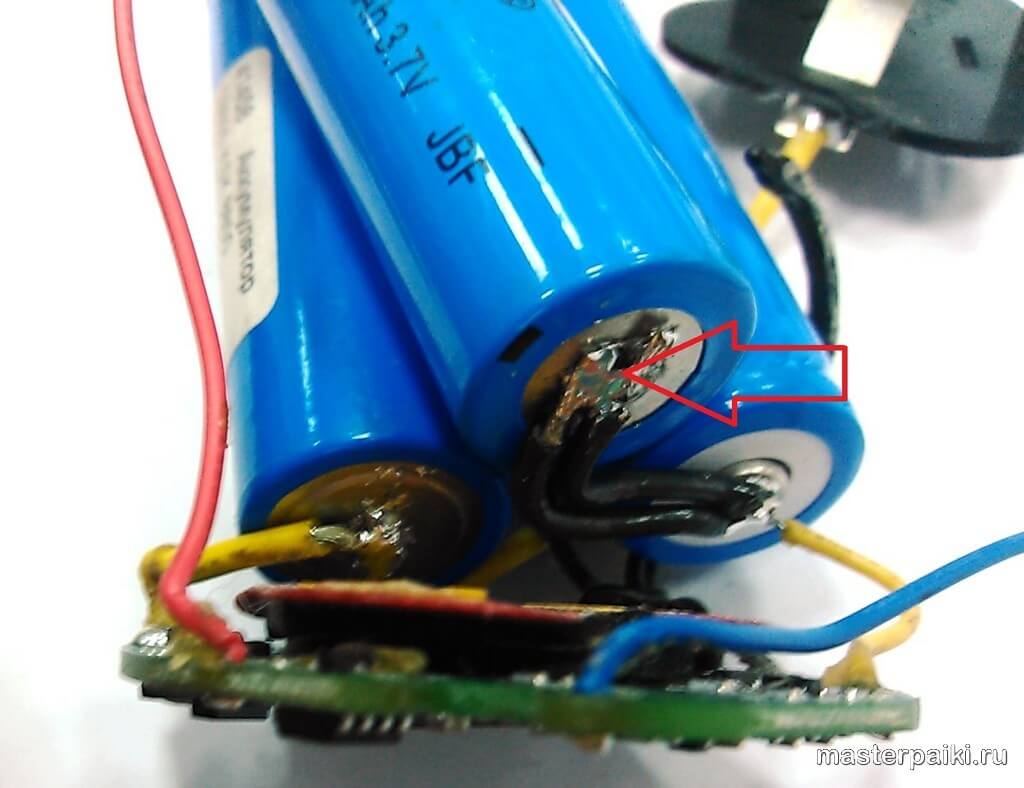

Сложнее всего паяются минусовые выводы, но с дело идет очень быстро. Правда флюс потом лучше все-таки отмыть для чистоты внутренностей аккумуляторной батареи.

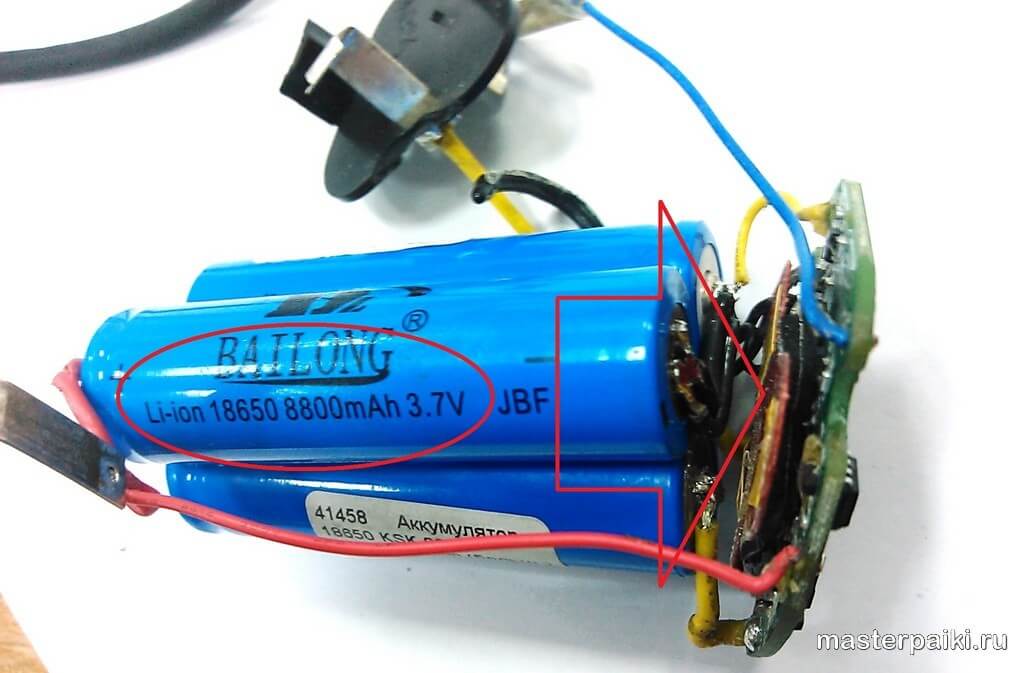

Теперь самое главное. Какие элементы питания использовались когда делал ремонт аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР спросите Вы? Что ж скрывать не буду. Это были самые китайские из дешевых банок, которые хозяин прибора честно купил в магазине. фирмы Bailong с фиктивной емкостью 8800 мАч. Это конечно смех и дай Бог, чтобы в них было 2200 мАч. Судя по тому, как долго работал шуруповерт после ремонта на полной зарядке. Я бы эту цифру уменьшил еще в два раза. Но тем не менее – шуруповерт экстренно починили и он радует хозяина.

При сборке не забываем вернуть на место картонную прокладку между банками и платой. Это чтобы свежая пайка не замкнула ничего на плате.

Ремонт аккумулятора своими руками

Для ремонта аккумулятора шуруповёрта нужно знать его конструкцию и точно определить место поломки и саму неисправность. Если хотя бы один элемент выйдет из строя, вся цепь потеряет свою работоспособность. Наличие «донора», у которого все элементы в порядке или новые «банки» помогут решить эту проблему.

Мультиметр или лампа на 12 В подскажет, какой именно элемент неисправен. Для этого нужно поставить аккумулятор заряжаться до полной его зарядки. После чего разберите корпус и измерьте напряжение всех элементов цепи. Если напряжение «банок» ниже номинального, то нужно пометить их маркером. Затем соберите аккумулятор и дайте ему поработать до тех пор, пока его мощность заметно упадёт. После этого разберите снова и замерьте напряжение помеченных «банок». Проседание напряжения на них должно быть наиболее заметным. Если разница составляет 0,5 В и выше, а элемент работает, то это говорит о его скором выходе из строя. Такие элементы необходимо заменить.

Читать также: Селективность релейной защиты это

С помощью лампы на 12 В можно также определить неисправные элементы цепи. Для этого нужно полностью заряженный и разобранный аккумулятор подключить к контактам плюс и минус на лампу 12 В. Нагрузка, созданная лампой, будет разряжать аккумуляторную батарею. После чего замерьте участки цепи и определите неисправные звенья. Ремонт (восстановление или замену) можно произвести двумя способами.

Неисправный элемент обрезается и паяльником припаивается новый. Это касается литий — ионных батарей. Так как восстановить их работу не представляется возможным.
Никель — кадмиевые и никель — металл — гидридные элементы можно восстановить, если присутствует электролит, который потерял объём. Для этого их прошивают напряжением, а также усиленным током, что способствует устранению эффекта памяти и повышает ёмкость элемента. Хотя полностью устранить дефект не получится. Возможно, спустя, некоторое время неисправность вернётся. Гораздо лучшим вариантом будет замена вышедших из строя элементов.

Восстановление работоспособности дрели

Работая с повышенными нагрузками и в загрязнённой ремонтной среде, шуруповерт может сломаться. Самые частые причинами неисправностей — это грязь или пыль. Иногда отвёртка перестаёт работать, когда медные соединения на контактах окисляются. Отремонтировать и одновременно сделать настройку шуруповёрта своими руками можно после изучения инструкции завода-изготовителя в такой последовательности:

Перед любыми видами ремонтных работ необходимо принять меры предосторожности.
Перед заменой патрона или снятием корпуса убедится, что электрическая отвёртка не подключена к питанию.
Попробуйте включить инструмент через аккумуляторную батарею. Если она не функционирует, возможно, неисправность в батарее или источнике питания

Замените аккумулятор и проверьте работу. Если электрическая отвёртка не прокручивается, возможно, внутри что-то блокирует пуск и придётся снять патрон.

Для этого необходимо с помощью отвёртки ослабить винты, и осторожно вынуть патрон. Перед чем нужно убедиться, что есть резервная деталь для замены.
Осторожно открутить корпус с помощью отвёртки. Открыть его, приподнять и проверить устройство на наличие внутренних дефектов.
Очистка медного соединения. Если они покрыты пылью или медной окисью, нужно их очистить. Для этого можно использовать наждачную бумагу до тех пор, пока поверхности не станут блестящими и гладкими.
Вытереть инструмент от пыли и медных опилок мягкой тканью.
Сохранить схему подключения, сделав фотоснимки и чертёж на бумаге
Это очень важно иначе сложно будет собрать провода точно так же, как до ремонта.
Замена и повторная сборка. Определить узлы, где детали заклинен и осторожно заменить их.
Собрать отвёртку, подсоединить провода и установить корпус.

Устранение неисправности адаптера

Очень часто случается так, что пользователь заряжает аккумулятор, а он перестаёт работать практически сразу, индикатор сообщает о разрядке батарей. В этом случае необходима диагностика, чтобы определит точно, что неисправно — аккумулятор или зарядное устройство.

Если беспроводной механизм (со встроенной перезаряжаемой батареей) не работает, не хватает мощности, нужно убедиться что:

Питание включено на выходе и розетка не подключена к сети.
Проверить электрический шнур и заменить его, если он неисправен.
Опробовать блок питания и выполнить ремонт.
Если беспроводное устройство или перезаряжаемые батареи работают в течение более коротких периодов между подзарядами, вероятно, они изношены. Нужно осмотреть их на наличие повреждений или утечек и при необходимости заменить.

Самостоятельная зарядка литий-ионных батарей

Иногда для старых моделей инструмента невозможно приобрести новый зарядник и необходима доработка или сделать новый самостоятельно. Для свинцово-кислотных батарей Ni-Cd и Li-ion потребуется схема зарядного устройства для шуруповёрта 18 вольт. Основными особенностями этого универсального источника являются:

Напряжение постоянного тока.
Автоматическое отключение при полной зарядке.
Максимальный ток 5 ампер, аккумуляторы могут заряжаться в обычном режиме.
Полностью настраиваемый режим согласно спецификациям батареи.
Низкая себестоимость.
Оптимальная электросхема. Никаких специальных деталей не требуется, все они стандартные и легко доступны.
Светодиодные индикаторы для контроля состояния отсечки и зарядки.
Подходит для гаражей и домашнего использования.

При глубокой зарядке батарея может перегреваться, что должно быть защищено автоматической схемой контроллера температуры или охлаждением вентилятора. Список деталей для ремонта шуруповёрта своими руками:

Резисторы.
Конденсаторы.
Симистры.
Стабилитроны.
Редуктор.

Как зарядить без родной зарядки?

Если выбрано решение по зарядке устройства автомобильным ЗУ, для начала необходимо выставить на устройстве минимальное значение. Батарею снимают, определяются с ее полярностью (находят «плюс» и «минус»). После этого к ней напрямую подключают клеммы зарядника. Если это невозможно, узел совершенствуют, для чего применяют пластины либо скрепки. Зарядку включают минут на 15-20 минут, а как только батарея станет теплой, зарядник выключают. Обычно в этом случае достаточно непродолжительного времени заряда. Что касается зарядного тока, то его выбирают в пределах между 0,5 и 0,1 в зависимости от емкости самой батареи в ампер/часах.

Аккумулятор на 18 вольт емкостью 2 А/час нуждается в зарядном устройстве с отдачей зарядного тока в 18 вольт и мощностью 200 мА в час. Предпочтительней, чтобы показатели зарядного устройства составляли примерно в 8 раз меньше. Для подачи тока необходимо пользоваться специальными крокодильчиками, вешая их на токоразволящие пластины разъема аккумулятора

При этом важно, есть ли в самом устройстве гнездо для заряда

Если зарядник встроен в аккумулятор, его можно зарядить посредством адаптера, который понижает напряжение. В этом случае можно подобрать в магазине универсальную зарядку. Если нет, придется отремонтировать имеющийся зарядник либо поискать аналоговое устройство

Важно использовать зарядное устройство с функцией регулировки силы тока, заряжая батарею несколько часов

Для того чтобы контакт был достаточным, предпочтительней закрепить крокодильчики посредством металлических проводов. Напряжение должно соответствовать аккумуляторному устройству. На зарядку ставить такой аккумулятор нужно только при остаточном заряде. Если параметры устройств не совпадают, но при этом имеют небольшие различия, в некоторых случаях возможна кратковременная зарядка. Однако она, как правило, приводит к быстрой поломке аккумулятора.

Блок питания для шуруповерта

Все современные шуруповерты работают от аккумулятора. Чтобы он всегда оставался в заряженном состоянии, требуется блок питания. Зарядные устройства разных производителей могут существенно различаться. Во-первых, блоки комплектуются разными элементами, а во-вторых, их вольтаж бывает 12, 14 или 18 вольт.

В зарядных устройствах на 12 В используются транзисторы емкостью до 4,4 пФ, проводимость при этом находится на уровне 9 мк. Для нивелирования показателей тактовой частоты используются конденсоры. В зарядниках, использующих такое напряжение, чаще всего устанавливаются полевые резисторы.

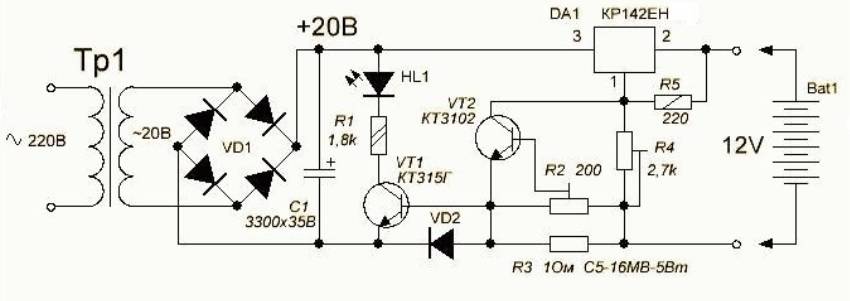

Схема блока питания 12 В

В блоках на 14 В уже применены 5 транзисторов и импульсные конденсаторы. Используется микросхема преобразования тока четырехканального типа. Емкость резистора не превышает 6,3 пФ.

Схема зарядного устройства 14 В

В зарядниках 18 В используются только транзисторы переходного типа. Для нормализации максимальной частоты установлен сеточный триггер. Проводимость тока находится в районе 5,4 мк. На микросхеме находятся 3 конденсатора. Вместе с диодным мостом располагается тетрод. В некоторых моделях используются хроматические резисторы. Иногда применяются дипольные транзисторы.Схема зарядного устройства 18 В

Что делать после диагностики

Установив достоверно, какое оборудование неисправно, надо выбрать путь решения проблемы. Самое простое действие – заменить неисправный блок. Этот путь не всегда оптимален по экономическим соображениям – аккумуляторы и ЗУ стоят недешево, и выбрасывать их из-за копеечной поломки нерационально. Да и не всегда можно приобрести комплектующие, особенно к старым моделям.

Во многих случаях работоспособность электрооборудования можно восстановить. Если обнаружены окисленные или ржавые выводы зарядного устройства, их надо зачистить мелкой шкуркой. А еще лучше заменить контактные пластины, взяв их с неисправного зарядника-донора.

Замена контактов зарядного устройства.

Для этого потребуется паяльник, а к нему припой и флюс на основе канифоли (бескислотный). То же самое относится к поврежденным контактам аккумуляторного блока.

Если на плату зарядного устройства не приходит сетевое напряжение, то надо заменить сетевой шнур. Его можно взять от любого другого устройства или сделать самостоятельно, приобретя вилку и отрезок провода.

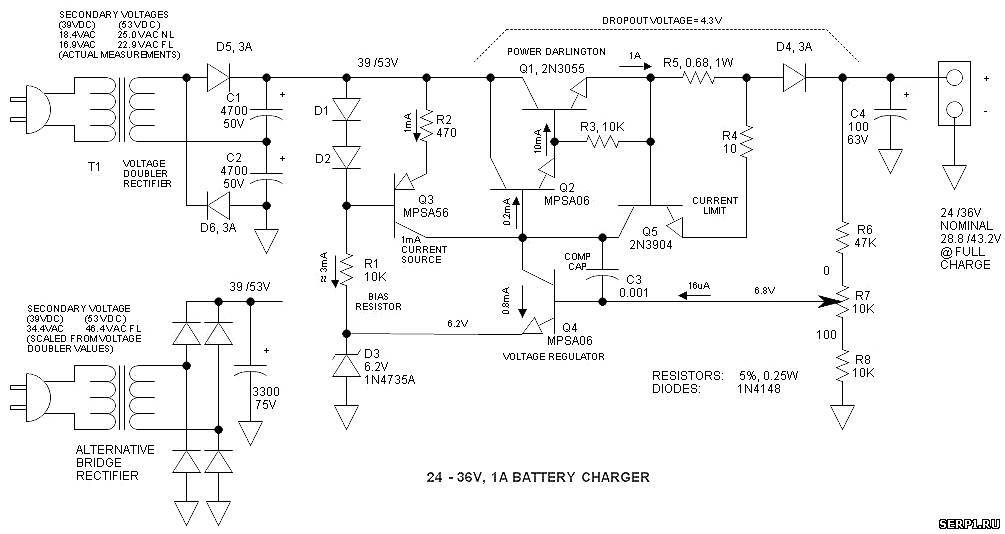

Пример схемы зарядного устройства шуруповерта.

Если все в порядке, а зарядник не мигает светодиодами и не выдает напряжение, то неисправна плата управления. Ее можно попробовать починить. Для этого нужна определенная квалификация и приборы (как минимум, мультиметр и осциллограф). Схему ЗУ можно найти в интернете.

Параметры АКБ и ЗУ нанесены на корпус устройств.

Если неисправен аккумулятор, то можно попытаться его реанимировать, а метод восстановления зависит от типа элементов АКБ. Для NiCd батарей надо вскрыть пластиковый кожух блока и извлечь все элементы. Далее следует произвести визуальный осмотр, который поможет выявить потекшие, окисленные, поврежденные элементы. Их надо выпаять и заменить на новые. Если таких нет, надо замерить напряжение на каждом элементе.

Элементы аккумуляторной батареи без внешнего кожуха.

Отстающие банки или элементы с нулевым напряжением надо отпаять и отложить отдельно. Если напряжение равно нулю, то можно предположить пересыхание электролита. В этом случае надо просверлить отверстие в корпусе аккумулятора и попытаться постепенно ввести внутрь около 1 миллилитра дистиллированной воды с помощью шприца. Если вода не впитывается, элемент восстановлению не подлежит.

Добавление воды внутрь NiCd элемента.

Если удастся напитать внутреннюю полость водой, то надо попытаться подзарядить каждый неисправный элемент (включая отстающие банки) импульсным током до напряжения в 1,2 вольта. Суть метода сводится к зарядке током, превышающим емкость в 10+ раз импульсами по 2-4 секунды. Если операция пройдет удачно, надо запаять отверстие в корпусе элемента и дать ему полежать несколько дней. Потом батарею надо заново спаять и собрать в пластиковый кейс.

Никель-металлогидридные элементы можно попробовать восстановить методом тренировки. Опыт показывает, что для аккумуляторов, не подвергшихся глубокому разряду, шансы на успех высоки. Для этого отстающие элементы надо индивидуально разрядить до уровня 1 вольта, нагрузив их на лампочку или резистор. Потом снова зарядить до номинала, и повторить этот цикл несколько раз.

Из видеоролика узнаете: Почему перестал заряжаться аккумулятор шуруповерта Риоби.

Восстановить емкость Li-ion аккумулятора невозможно, но батарея может потерять работоспособность при глубоком разряде одного или нескольких элементов. В этом случае схема управления предполагает элементы вышедшими из строя, и блокирует их заряд. Можно попробовать «подтянуть» аккумуляторы до номинала, чтобы балансир не отключал их при зарядке. Для этого разряженный элемент (его можно найти, замеряя напряжение на каждом аккумуляторе), надо вынуть и собрать несложную схему.

Схема восстановления литий-ионного аккумулятора.

Напряжение надо поднять с нуля до достижения тока примерно 0,2 от емкости аккумулятора. В этом режиме элемент надо заряжать до 3,7 вольта, а потом отключить и несколько дней контролировать напряжение на нем. Если оно снижается за счет саморазряда, то элемент подлежит отбраковке. Если нет – можно провести контрольный цикл заряд-разряд. Надо иметь в виду, что если даже работоспособность восстановилась, этот эффект временный. Элемент скоро выйдет из строя, поэтому надо быть готовым к полной замене батареи.

Если выяснится, что шуруповерт не заряжается, то эту проблему во многих случаях можно решить. Но подход должен быть осознанным, в противном случае ситуация лишь усугубится и приведет к финансовым потерям.

Стандартные и индивидуальные характеристики зарядного устройства фирмы «Интерскол»

Зарядные устройства марки «Интерскол» используют трансиверы с повышенной проводимостью. Их максимальная токовая нагрузка доходит до 6 А, а в новых моделях и выше. В стандартном зарядном устройстве шуруповёрта «Интерскол» используется двухканальная микросхема, конденсаторы на 3 пФ, импульсные транзисторы и тетроды открытого типа. Проводимость тока достигает 6 мкА, при средней энергоёмкости аккумулятора 12 мАч.
Довольно часто российский производитель «Интерскол» использует схему зарядки аккумулятора с транзисторами типа IRLML 2230. В этом случае в зарядных устройствах на 18 В применяют микросхему трёхканального типа и конденсаторы с ёмкостью 2 пФ, которые хорошо переносят сетевые нагрузки. Показатель проводимости при этом достигает 4 мкА. При выборе шуруповёрта нужно учитывать его мощность, которая влияет на его срок эксплуатации. Чем выше показатель мощности, тем дольше проработает инструмент.

Устройство батареи шуруповёрта

Количество банок в аккумуляторной батарее зависит от мощности инструмента и типа самих банок. Для бытовых шуруповёртов дрелей, шлифмашин и другой мелкой техники того же класса, обычно последовательно соединяют от 4 до 16 банок. Компактные и мощные аккумуляторные банки подороже (значительно дороже), зато занимают меньше места и легче по весу. Чем легче аккумулятор, тем проще и легче работать ручным электроинструментом.

Соединяются между собой банки контактными пластинами. Контакты с первой и последней выведены на внешнюю колодку на корпусе. Это силовые клеммы, через которые производится заряд/разряд. На этих же контактах можно замерить общий заряд аккумуляторной батареи.

Схема аккумулятора шуруповерта не нужна. Все батарейки подключены одна за другой

Вообще, контактов на разъёме, может быть, четыре или пять. Пять контактов — в технике подороже, аккумуляторы которых собраны на литиевых банках. В них надо контролировать ток заряда каждой из банок, так что требуется ещё и плата контроля, и термодатчик. И они требуют наличия более сложной зарядной станции, которая балансирует зарядные токи.

Как проверить батарейки в аккумуляторе

После полного заряда батареи берём мультиметр, и измеряем заряд на каждой. Полный заряд — до погасшей лампочки на зарядном устройстве. На мультиметре выставляем режим измерения напряжения, выбрав подходящий предел измерений. Прикладывая щупы поочерёдно к контактам каждой из банок, замеряем на них напряжение. Те, на которых оно ниже чем надо, каким-то образом обозначаем.

Уровень заряда на каждой из банок зависит от типа. Как уже говорили, на никелевых банках он должен быть 1,2 В, на литиевых — 3,6 В. Допустимая разница — 10–15%. Если показания ниже, значит, эта банка «просаживает» общий заряд аккумулятора и её стоит заменить, её и маркируем.

Для восстановления батареи шуруповёрта нужен мультиметр

Вставляем аккумулятор и работаем до тех пор, пока заметно не просядет мощность шуруповёрта. Снова разбираем корпус и повторно замеряем вольтаж. На этот раз — остаточный. На повреждённых банках падение будет больше, чем на нормальных. Таким образом, вы окончательно увидите, какие из банок надо пустить под замену.

Есть и второй способ проверить аккумуляторные батареи. Нужна будет ещё дополнительно лампочка соответствующего вольтажа. Для АКБ на 12 В, лампочка такая же. После полной зарядки АКБ шуруповёрта подключить лампу к рабочим клеммам батареи и дождаться полной разрядки. Разобрать аккумуляторную батарею и замерить остаточное напряжение на каждой банке. Те, на которых оно будет самым малым, и садят батарею. Их помечают и они идут под замену.

Как выбрать аккумуляторные банки под замену

Вообще, тип аккумуляторных банок лучше не менять. А если менять, то вместе с зарядным устройством — у никелевых и литиевых аккумуляторов зарядные токи отличаются, потому и зарядные станции имеют различные характеристики.

На корпусе банок указаны ключевые параметры

Дальше, смотрим на такие параметры аккумуляторных банок, как напряжение и количество ампер/часов, которое аккумулятор в состоянии накопить. Если выбираете под замену несколько банок, то характеристики имеет смысл брать аналогичные. Если меняете все батарейки, то мощность (количество ампер/часов) можно взять и побольше — дольше будет работать шуруповёрт на одном заряде аккумулятора.

Способы модификации

Использование блока питания от старого ноутбука + (Видео)

Батарея для ноутбука вполне сгодится для внедрения блока питания для шуруповерта.

Последовательность действий:

Полностью разбирается корпус шуруповерта. Старый источник убирается, проводки разбираются паяльником.
Подключение проводки нового блока к проводке старого, которая удерживала прошлый. Соблюдайте полярность!
Активировав кнопку «пуск», проверить работоспособность шуруповерта, а также правильность подсоединения.

Корпус шуруповерта предусмотрен отверстием, куда помещается штекер с разъемом для зарядки. Теперь инструмент не только работает от 220в, но и подзаряжается как ноутбук (компьютер).
Новый источник питания устанавливается в середине с помощью клея.
Другие корпусные элементы возвращаются обратно на место. Вот и все, можно приступать к работе!

Автомобильный аккумулятор + (Видео)

Аккумулятор может служить отличным вариантом для подключения шуруповерта, особенно если речь идет о работах вдали от электросети. Для реализации задуманного, вам необходимо отсоединить от рабочего инструмента зажимы и запитать к «аккуму». Предостережение! Не рекомендуется использование источника в длительном режиме!

Сварочный инвертор + (Видео)

Для превращения старой конструкции в блок питания, нужно проделать некоторое усовершенствование, а именно добавить вторичную катушку. Достоинство инвертора, если сравнивать с батареей ноута сразу заметно. Конструкция дает возможность получить требуемое напряжение + силу тока на выходе. Метод хорош для тех, кто разбирается в радиотехнике.

Создание трансформаторной катушки + (Видео)

Также существует и другая технология трансформации аппарата в сетевой прибор. Основан на производстве передвижного блока питания. К шуруповерту подсоединяется эластичный провод, на противоположной стороне которого расположена вилка.

Правда, потребуется смастерить отдельный блок питания либо взять готовый трансформатор, оснащенный выпрямителем

Важно, чтобы его параметры совпадали с характеристиками инструмента

Незнающему человеку будет сложно выполнить трансформаторные катушки своими руками. Есть вероятность ошибиться в числе витков и подборе диаметра проволоки, поэтому не рекомендуется этого делать. Сегодня есть много техники, в которой уже встроены нужный трансформатор. Надо только подобрать подходящий и сделать для него выпрямитель. Для пайки выпрямительного моста применяют полупроводниковые диоды. Их параметры должны совпадать с устройством.

Как проверить работоспособность зарядки шуруповерта

Первое, что нужно сделать, если зарядное устройство шуруповерта перестало исправно заряжать – проверить блок питания. Для этого следует:

Подключить блок питания к электросети.
Взять в руки мультиметр и выставить режим измерения постоянного напряжения, которое варьируется от 9 до 24 вольт.
Приложить мультиметр к контактам зарядного блока, соблюдая полярности клемм.
Посмотреть на показания инструмента, которые выводятся на экране.

В основном происходят следующие 3 ситуации:

Экран измерителя постоянного напряжения показывает значение «0». Блок питания нерабочий, его нужно ремонтировать или заменять.
Выставленное напряжение соответствует указанному в описании блока питания. Это означает, что устройство исправно.
При приложении мультиметра к контактам блока питания, устройство выводит на экран значение ниже указанного, то зарядка подлежит ремонту. Это значит, что из строя вышли радиоэлементы.

Также причиной неработающего зарядного устройства шуруповерта может выступать неисправность электрической сети. Ее можно проверить двумя способами: подключить к розетке другой инструмент или попробовать зарядить АКБ от другой сети.
