Как организовать завод по производству пеллет

Перед зарождением предприятия грамотный бизнесмен переработает несколько бизнес планов и сделает дальнейшие прогнозы на развитие своего завода. Чтобы приступить к постройке личного дела нужно рассмотреть все негативные и положительные стороны производства. И только потом для начала функционирования бизнеса нужно провести аналитику по следующим пунктам:

1. Выявить рынки сбыта
2. Определить покупателей;
3. Оценить примерные риски, затраты, расходы на испорченную продукцию
4. Установить стоимость оплаты труда рабочих
5. Выявить прямых конкурентов
6. Изучить технологию изготовления
7. Найти качественное оборудование для закупки
8. Организовать помещение, отвечающее всем требованиям
9. Найти кадры и пиар-лицо
10. Определить стоимость продукции
11. Провести набор в логистический коллектив

Бизнес по производству пеллет регистрируется как «ООО Название фирмы». Стоит понимать, что сейчас на рынке больше 150 заводов-конкурентов, поэтому для начала работы нужно чётко обдумать проект и личные преимущества. Чтобы уровень спроса был выше, лучше со временем нарабатывать базу за границей, чтобы получить сертификат на международную торговлю. Иностранные рынки более востребованы к русским древесным пеллетам, из-за нехватки сырья в своих странах. Востребованные предприятия сбывают за границу (экспортируют) пеллеты по 300 евро за тонну продукции. На сегодняшний день, это лучший показатель на рынке.

Как составить бизнес план производства пеллет?

В условиях энергетического кризиса во многих странах, постепенного удорожания энергоресурсов взгляды многих предпринимателей все чаще обращаются к альтернативным источникам энергии.

Интересным для малого бизнеса может стать бизнес-идея производства пеллет, для разработки которой можно использовать готовый бизнес план производства пеллет с нуля.

Пеллеты – гранулированное экологически чистое топливо, получаемое путем технологической обработки и прессования древесных опилок и побочных древесных отходов (древесной коры, соломы, шелухи и др.). Допустимый объем побочных продуктов в гранулах пеллет составляет:

• Для гранул 1-го класса (диаметр 6-8 мм) – не более 1%
• Для гранул промышленного назначения (диаметр 8-12 мм) – до 5%.

Чем однороднее состав пеллет, тем большими теплотворными способностями они обладают и, соответственно, тем выгоднее их реализация по более высокой цене.

Спрос на этот вид топлива постоянно растет, причем заинтересованными сторонами являются не только отечественные, но и зарубежные потребители.

Практически неограниченные возможности рынков сбыта продукции подчеркивают привлекательность этого высокорентабельного бизнеса.

Рассмотрев образец бизнес плана производства древесных пеллет, можно получить реальное представление возможностях реализации такого бизнес-проекта.Отличительными особенностями и преимуществами производства пеллет также являются:

• Практически неограниченные источники сырья – практически в каждом районе имеются свои деревообрабатывающие предприятия, где можно приобрести отходы производства по невысокой цене.
• Высокая прибыльность производства (до 100%), связанная с дешевизной сырья.
• Быстрая окупаемость вложенных средств.

Коротко о технологии

Для производства пеллет требуется специальное оборудование, комплектация и мощности которого зависят от размеров будущего производства.

Для небольшого мини-завода потребуются дробилки, сушилки, молотковые мельницы, мини-грануляторы, для крупного производства понадобятся промышленные технологические линии – сведения о необходимом оборудовании в обязательном порядке включаются в бизнес план завода по производству пеллет.Технологический процесс изготовления пеллет можно условно разделить на следующие операции:

• Сортировка и подготовка сырья согласно рецептуре.
• Крупное дробление древесного сырья (до 1,25 см3).
• Сушка сырья (до 8-12% влажности).
• Мелкое дробление высушенных компонентов до 1,5 мм (для продукции 1-го класса), до 4 мм (для промышленных пеллет).
• Подготовка продукта к склеиванию (водоподготовка – увлажнение водой или паром).
• Прессование пеллет.
• Охлаждение, просеивание, упаковка.

О рентабельности производства

Основу любого бизнес-плана составляют расчеты затрат и доходов и, на их основе – исчисление прибыли.Для производства пеллет в настоящее время наиболее распространенными являются мини-заводы, рассчитанные на производство до 600 кг продукции в час (при круглосуточной работе – 1725 т в месяц).

Стоимость древесного сырья (среднерыночная) – от 100 руб. за 1 т. Стоимость 1 т пеллет (в среднем) – 4000 руб. за 1 т.Всеобъемлющий пример бизнес плана производства пеллет с финансовыми расчетами в данной статье привести достаточно сложно.

Однако даже приблизительные расчеты показывают высокую прибыльность данного бизнеса.Минимальная стоимость технологической линии, включающей измельчители древесины, сушилку, гранулятор, охладитель – составляет от 1 млн руб., в зависимости от производительности. Затраты на сырье и материалы – от 170 тыс.

Опыт показывает, что рентабельность мини-завода по производству пеллет составляет около 100%, что позволяет окупить вложенные средства за минимальный период – от 1 года.

Mistic

Технология производства топливных пеллет

• Предв. измельчение
• Сушка
• Повторное измельчение
• Гранулирование
• Охлаждение и просев
• Фасовка

Предварительное измельчение

Предварительное измельчение необходимо в случае, когда исходным сырьем является крупногабаритные материалы. Это могут быть кусковые древесные отходы (горбыль, баланс и т.п.), либо рулоны или тюки соломы. В зависимости от характера сырья устанавливается тот или иной вид измельчителя – барабанные или дисковые рубительные машины, измельчители рулонов и т.д. На выходе необходимо получит фракцию до 50 мм по максимальному измерению.

Сушка

Влажность исходного материала перед подачей на участок гранулирования должна составлять 12-14%. Поэтому сырье, имеющее повышенную влажность, необходимо высушить до заданных значений. Сушильный комплекс – один из самых ответственных узлов в линии, перерабатывающей влажное сырье.

Повторное измельчение

Перед гранулированием сырье должно иметь фракцию 1-3 мм, поэтому непосредственно перед подачей в прессующий узел сырье проходит через молотковую дробилку. Ее наличие в технологической линии – обязательное условие. Даже если мы говорим о технологии производства пеллет из опилок фракцией до 1 мм, дробилка предотвращает возможное попадание крупных частиц в гранулятор, что обеспечивает безопасность его рабочих элементов.

Гранулирование

Основной элемент пеллетной линии – пресс-гранулятор. Именно он отвечает за формирование гранул. Обеспечить качество выпускаемого продукта способны лишь грануляторы, предназначенные для производства пеллет.

Охлаждение и просев

Формирование гранул сопровождается повышенными температурами. При выходе из прессующего узла температура гранул 70 – 110 оС. Поэтому их необходимо охладить до температуры окружающей среды, а также отделить несгранулированную часть. Для этого используются колонны и блоки охлаждения.

Как особенности производства древесных пеллет влияют на их качество?

В мире существует ряд стандартов для оценки качества пеллет. В Европе это единая система сертификации по «EN 14961-2».

В рассмотрение идет ряд характеристик – зольность, влажность, теплота сгорания, плотность и другие. Часть этих параметров зависит напрямую от исходного сырья (например, зольность и теплота сгорания). Но некоторые характеристики зависят также от соблюдения технологии изготовления пеллет и качества оборудования. Причем если свойства сырья влияют лишь на уровень качества пеллет, то оборудование должно обеспечить ряд принципиальных физических свойств гранулы, таких как плотность, длину и влажность. При несоблюдении данных требований Вы не получите продукт, востребованный на рынке. Это же касается технологии произодства гранулированного комбикорма.

Компания ALB Group гарантирует своим клиентам, что предлагаемые нами технологии и оборудование позволяют производить пеллеты, соответствующие высшим стандартам качества.

Как уже было сказано, для каждого производства необходим индивидуальный проект: не просто примерный план работы, а детальное описание работы каждого элемента линии и его взаимодействия с остальными элементами линии. На практике зачастую линию собирают из разномастного оборудования, которое может быть трудно состыковать друг с другом.

Многое также зависит от сырья. Производство древесных пеллет из разных пород дерева различается нюансами, которые могут повлиять на производительность и функциональность линии. Крупность фракции сырья и влажность определяют, какое оборудование для гранулирования пеллет следует приобрести. Часто случается, что проектировщики не учли потребность в обработке более крупных или влажных кусков древесины или же неправильно рассчитали требуемую мощность, в итоге собственнику приходится докупать дорогостоящее оборудование и встраивать его в линию.

Компания АЛБ Групп имеет обширный опыт установки и успешного запуска линий гранулирования различного сырья. Мы можем предвидеть ситуации на производстве, с которыми вы еще не сталкивались. Наши проектировщики подбирают оборудование под конкретные цели, так что вам не придется дорабатывать новую линию и нести затраты.

Производство пеллет по технологии от АЛБ Групп на фирменном оборудовании:

• Легко налаживается и запускается;
• Выдает нужную мощность;
• Оборудование специально подобрано для вашего типа сырья;
• Создано с использованием качественных комплектующих и не будет останавливаться и приносить убыток из-за поломки уязвимых узлов.

Заказывайте технологическую линию производства топливных пеллет в ALB Group. Чтобы задать вопросы, обратитесь к нам в контактной форме или позвоните по телефону +7 (831) 410-85-25.

Самодельные грануляторы

Хоть оборудования для производства пеллет требуется много, основное устройство — гранулятор. С его помощью из сырья формируются пеллеты. Есть несколько моделей грануляторов:

Шнековые. По строению похожи на бытовую мясорубку. Тот же шнековый вал и матрица — решетка, через которую продавливается сырье. Их можно использовать для мягкого сырья, например, соломы. Древесину, даже хорошо измельченную, он «не тянет» — не хватает усилия. В принципе, при достаточной прочности деталей, можно поставить более мощный мотор.

Принципиальная схема шнекового экструдера (гранулятора)

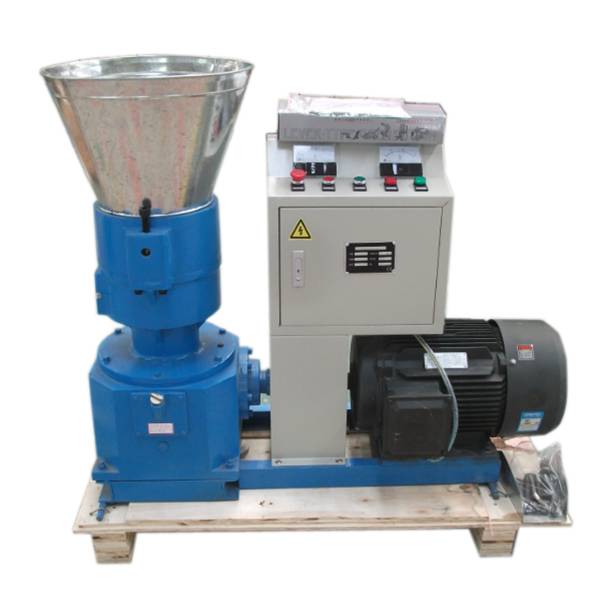

• С плоской матрицей. Есть металлический круг, в котором проделаны отверстия необходимого диаметра (обычно 3-4 мм). Есть зубчатые катки, которые продавливают сырье через отверстия, формируя гранулы. Устройство основного узла гранулятора с плоской матрицей
• С круглой матрицей. Идея такая же, только матрица выполнена в виде кольца, соответственно катки расположены в другой плоскости. Этот вариант имеет большую производительность, но грануляторы этого типа своими руками делают редко.

Устройство гранулятора с цилиндрической матрицей

Самый простой по строению шнековый экструдер. Его часто делают для прессовки комбикормов, но можно использовать и для изготовления топливных гранул из мягкого сырья. Если вам необходимо сделать оборудование для производства пеллет, это — самый простой вариант. При условии, что вы умеете обращаться с токарным станком и сварочным аппаратом.

Самодельный шнековый гранулятор

Как и в любом оборудовании подобного типа у шнекового гранулятора есть матрица. В данном случае она похожа на сетку мясорубки, только сделана из пластины намного более толстой. Второй важный узел — шнековый вал. Все эти детали можно сделать своими руками. Как — описывать словами бесполезно, смотрите в видео.

Изготовление матрицы под готовый шнек.

Шнек и матрицу «упаковывают» в корпус или гильзу. Как ее сделать, смотрим в следующем видео.

После сборки основного узла надо установить мотор с редуктором, бункер, в который будет подаваться измельченная солома. Можно запускать.

Как сделать гранулятор с плоской матрицей

Сначала надо разобраться с тем, как он устроен. Все отлично продемонстрировано в видео.

Устройство гранулятора с цилиндрической матрицей

В этом видео более подробные пояснения по процессу изготовления матрицы и роликов.

Оборудование для домашнего производства

При производстве выбранное сырье (щепа, опилки, кора или отходы сельскохозяйственной деятельности) следует предварительно измельчить до размеров в 3−5 см, а затем просушить в специальной сушилке, пока влажность не достигнет показателя в 15%. Затем сырье помещается в специальную дробилку мелкого дробления.

В итоге массу с величиной фракции до 2 мм нужно погрузить в пресс. После прессования получаются гранулы, влажность которых составляет до 12%, а их размер зависит от конструкции используемого оборудования. Далее, гранулы собирают в мешки, закупоривают и применяют в качестве топлива для печей и котлов.

Оборудование для производства пеллет в домашних условиях потребуется следующее:

• дробилка для древесины. Если вы будете использовать лузгу или опилки, то в дроблении необходимости не будет. Оно потребуется при применении веток, коры, обрезков пиломатериалов или некондиционной доски;
• барабанная или аэродинамическая сушилка для сырья. Ее можно сделать самому из бочки;
• дробилка мелкого дробления, в которой крупное сырье измельчают в опилки;
• гранулятор для пеллет с цилиндрической или плоской матрицей. Его использование исключит процесс мелкого дробления, поскольку в грануляторе сырье одновременно перемалывается и прессуется.

Гранулятор и его конструкция

Гранулятор можно сделать самостоятельно и не покупать дорогое оборудование для производства пеллет. При его наличии вам не потребуются дробилка и измельчитель, сушильная камера потребуется в зависимости от влажности сырья.

Как уже упоминалось, он может быть оснащен цилиндрической или плоской матрицей. Цилиндрическая матрица представляет собой перфорированный барабан с вращающимися катками изнутри. Плотная масса посредством катков вдавливается в отверстия барабана (прессовальные каналы), а когда гранулы уже будут отпрессованы, она срежется ножами при выходе с внешней стороны.

А прибор с плоской матрицей работает по аналогичному принципу, однако матрица в ней — это перфорированный диск, который жестко закреплен на валу. Во время его вращения катки спрессовывают сырье, затем вдавливают его в отверстия в диске. Каналы для прессования напоминают сужающийся к выходу конус, это максимально уплотняет гранулы. Отверстия имеют диаметр до 10 мм.

Чтобы сделать оборудование для прессования пеллет, можно подготовить уже существующую матрицу и катки. Их часто продают как запчасти к грануляторам для комбикормов, можно их сделать своими руками на основе листовых металлов толщиной как минимум в 20 мм, а также шестеренок, закрепленных на валу.

В качестве привода для гранулятора обычно используют электрический двигатель мощностью как минимум в 15 кВт, а также редуктор. Частота вращения матрицы должна колебаться в пределах от 60 до 100 оборотов в минуту. Вал для крепления плоской матрицы может быть ориентирован вертикально или горизонтально, для этого потребуется и емкость для загрузки сырья и выгрузки гранул в готовом виде.

Оборудование для изготовления пеллет малой и средней мощности

Пресс ПГ-200 представляет собой мини-линию для производства пеллет. При этом его производительность существенно ниже – 200 кг/час, а мощность — 30кВт/час. В его состав входит гранулятор с матрицей диаметром 200 мм, смеситель-увлажнитель и охладитель гранул. На выходе также получаются пеллеты, диаметр которых составляет 8 мм.

Однако данная установка не предусматривает сушильный барабан. Поэтому для изготовления биотоплива с помощью данного оборудования, нужно использовать предварительно высушенные и измельченные опилки.

Гранулятор Kompakt PP300

Данный вид оборудования отлично подойдет для установки на лесопилках и небольших предприятиях, которые занимаются деревопереработкой. Производительность шведского пресса составляет около 200-300 кг/час. Машина оборудована одной матрицей (тип цилиндрический, диаметр – 410 мм), выпускающей гранулы диаметром 8 мм.

В качестве сырья подходят опилки влажностью не более 15% и размером около 3 мм. Если влажность и размер превышают данные значения, опилки должны быть предварительно высушены и измельчены в дробилках.

Kompakt PP300 оборудован электрическим сушильным шкафом, который работает в автоматическом режиме, мельницей-дробилкой мощностью 7,5 кВт и охладительной башней. В целом, данный механизм является отличной альтернативой комплексным линиям по производству пеллет.

Пресс Amandus Kahl

Гранулятор имеет следующие преимущества: производит пеллеты из разного по размеру сырья, допускаются колебания влажности опилок, и пресс работает практически бесшумно. Amandus Kahl – это надежное долговечное оборудование, представленное в различной комплектации и размерах.

Диаметр плоских матриц может достигать 1250 мм, а мощность — до 400 кВт. Маломощные модели используются для несерийного производства пеллет, тогда как более мощные модели могут устанавливаться на автоматизированные линии. Принцип работы гранулятора заключается в том, что опилки с помощью бегунов продавливаются сквозь отверстия в матрице, а затем ножи разрезают жгут на гранулы.

Как линии для производства пеллетов, так и стационарные грануляторы позволяют изготовить продукцию высокого качества. При сгорании пеллеты дают всего 1,5-5 % зольности, в отличие от древесины, у которой эта характеристика достигает 15%.

Для отопления экономически выгодно использовать пеллеты, производство которых с помощью выше описанного оборудования, становится доступным и прибыльным.

Если Вы хотите, чтобы Ваше дело было связано с таким материалом как древесина, тогда крайне полезно для Вас будет прочитать

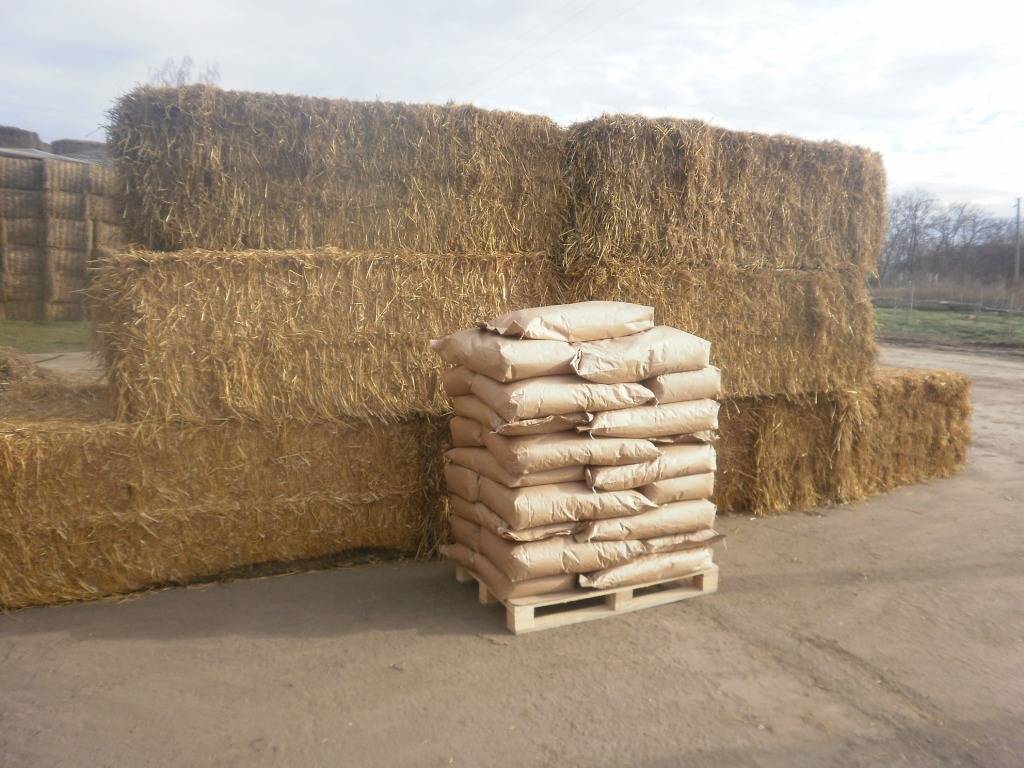

Процесс изготовления

Процесс изготовления соломенных пеллет, является более простым, в сравнении с пеллетами из деревянных отходов. В большинстве случаев соломенные рулоны или тюки идут уже сухими. Если и произойдет намокание, то процесс высыхания происходит под открытым небом.

Расходный материал начинает подаваться в соломоизмельчитель, в котором осуществляется процесс измельчения соломы по определенному размеру. Далее происходит увлажнение полученной смеси и процесс продавливания сквозь прессовую установку с ситом, где и создаются сами гранулы. Полученные пеллеты следует немного охладить и прогнать через сито, для отсеивания более мелких частичек. Готовый продукт остается только расфасовать.

Последнее время значительно увеличивается потребление данного топлива не только в крупных областях промышленности: в значительной мере возросла потребность в нем у частного сектора. Пеллеты являются самым недорогим топливным продуктом. Для сравнения может идти природный газ: но, в таком случае, процесс его подключения является весьма дорогостоящим проектом. Поэтому все большее количество простых людей стало приобретать отопительные системы, рассчитанные именно на сжигание пеллет.

Преимущества использования пеллет

Пеллеты, они же древесные гранулы, представляют собой экологически чистое топливо. Ни в процессе изготовления, ни при сгорании этого топлива в атмосферу не выделяются вредные вещества. Кроме того, их использование имеет ряд других достоинств:

• решаются проблемы утилизации деревообрабатывающих и лесопильных предприятий, а также пищевых производств и сельского хозяйства;
• отсутствует риск самовоспламенения топлива;
• удельная теплота сгорания выше, чем у торфа и дров, отопление пеллетами даже более эффективное, чем отопление углем;
• доступность, так как пеллеты – самый недорогой вид топлива, после газа;
• автоматизация пеллетных котлов – подача топлива осуществляется специальным механизмом;
• зольность не превышает 0,5%, что позволяет чистить котел от золы не чаще одного раза в месяц;
• возможность сжигания в обычных котлах и печах;
• удобство хранения и транспортировки – пеллеты, как правило, фасуются в мешки весом по 15 кг.

Пеллеты – перспективный вид топлива для населенных пунктов, где нет централизованного отопления и газоснабжения.

Станки и линии для производства гранул

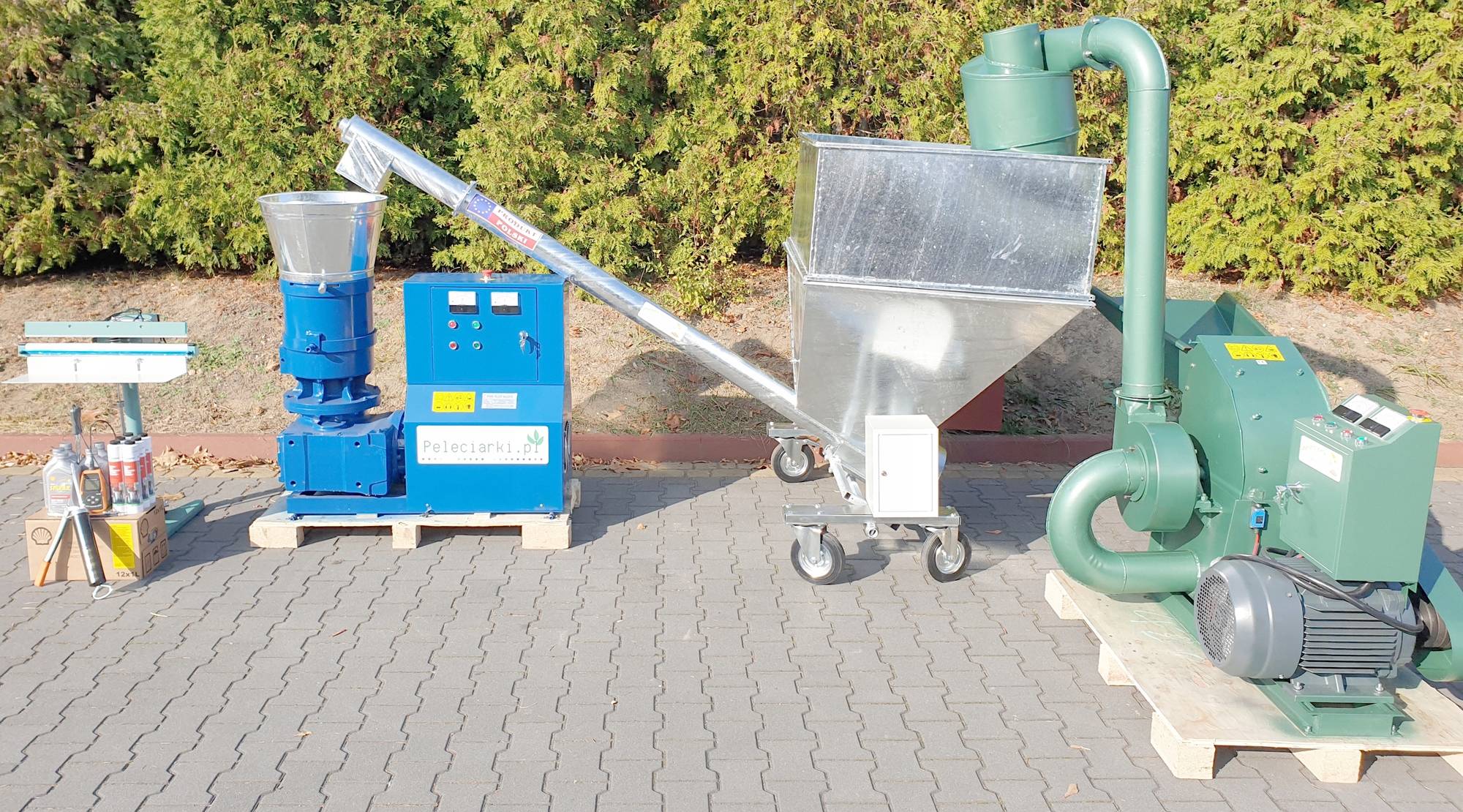

линия по производству пеллет

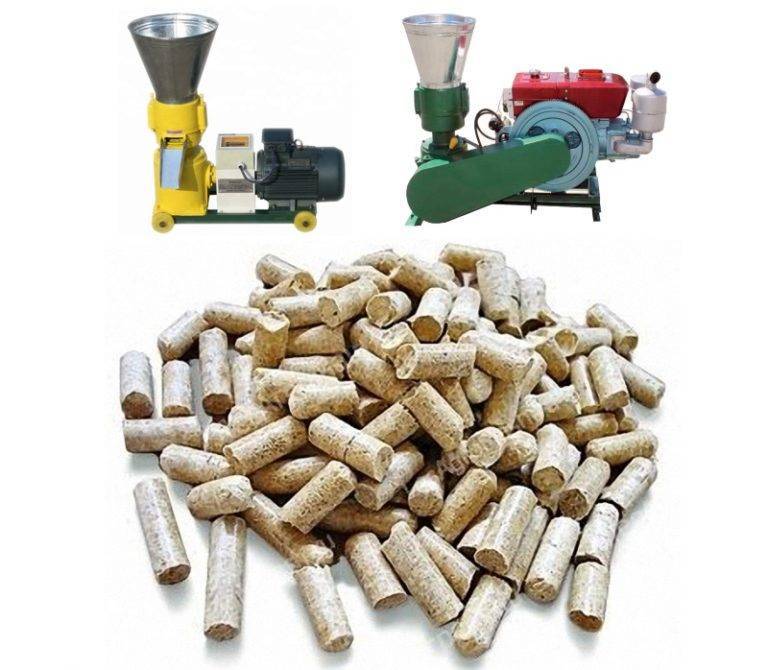

Топливные пеллеты своими руками можно изготавливать на мини-грануляторах или производственных линиях. Мини-грануляторы оснащаются дизельным двигателем или электромотором. Первый можно перемещать, что очень удобно для изготовления гранул прямо на лесопилке. Второй очень габаритен и устанавливается стационарно. Максимальная производительность мини-гранулятора составляет 250 кг готовой продукции в час.

Основное оборудование пеллетного производства:

• измельчитель-щепорез;
• сушилка для сырья;
• пресс — гранулятор;
• охладитель;
• транспортер.

Измельчители

Могут быть дисковыми или барабанного типа. Барабанные измельчители используются на крупных производствах, второе их название щепорезы. Они могут работать со стволами толщиной до 30 см. Бревно подается по транспортеру в барабан с несколькими ножами. Во время вращения бревно разрезается, щепа подается на транспортер. Размер щепы 5 — 30 мм.

Дисковые измельчители подходят для работы с ветками разного диаметра и отходами древесины. Могут быть в форме прицепа или стационарного устройства. Ножи в таком щепорезе крепятся на диск и отрезают куски древесины.

Сушилки

При производстве топливных пеллет используются аэродинамические или барабанные сушилки. Аэродинамические работают с частицами до 3 мм диаметром. Используются на крупных производствах, в комплект входит теплогенератор.

Барабанные сушилки высушивают сырье крупной фракции:

• опилки;
• древесная щепка;
• торф;
• навоз;
• камыш;
• травяную массу.

Сушилка состоит из барабана, печи, контроллера температуры, вентилятора, воздушной завесы и щита управления. Рабочая температура в оборудовании барабанного типа может достигать 800 градусов Цельсия.

Грануляторы

Все оборудование для грануляции делится по производительности. Прессы с эффективностью в час менее 300 кг обычно оснащаются плоской матрицей и двигателем до 30 киловатт. Двигатель пресса может быть дизельным или электрическим.

Прессы с эффективностью более 300 кг в час оснащаются матрицами цилиндрического типа, максимальная производительность их составляет 3,5 тысячи килограммов гранул в час. Работают такие мощные прессы только на электромоторах.

Охладители

противоточный охладитель

Финальная стадия изготовления гранул своими руками — охлаждение. На производстве используются противоточные и жалюзийные охладители, различные по производительности. В жалюзийном оборудовании через щели в боковых стенках на гранулы выдувается поток воздуха. Как только охладительная емкость заполняется, срабатывает датчик и останавливается привод сортировки, двигающий транспортер. Производительность жалюзийных охладителей составляет до 2 тонн в час.

Противоточные охладители более мощные — до 20 тонн в час. Они представляют собой бункер охлаждения, механизм выгрузки, шлюза с электроприводом и воронки. Воздух попадает в бункер снизу через выгружную воронку. Заполнение бункера контролируется датчиками.

Упаковочные машины и транспортеры

Готовые гранулы насыпаются в мешки определенной емкости, которые запаиваются или зашиваются. Процесс происходит автоматически под наблюдением оператора.

Сырье и готовая продукция перемещается по цеху ленточными или шнековыми транспортерами. Шнековые меньше пылят, но работают медленнее ленточных.

Подробно об эффективности использования пеллет и их производстве в видеоролике:

Характеристика и виды пеллетов

Пеллеты — спрессованные на специальных шнековых грануляторах бруски одинаковой цилиндрической формы. Опилки поставляют, в основном, деревообрабатывающие комбинаты. Преимущества пеллетов:

• Экологически чистые.
• Применяются для котелен в промышленности и котлов в быту.
• Дают много тепла.
• Не дорогие по себестоимости.
• Удобная транспортировка (при перевозке структура пеллетов не нарушается).

Кроме опилочных пеллетов, производятся следующие:

• Торфяные. Высокого качества, но применяются обычно на крупных производствах. Обладают большим процентом зольности. Бытовые котлы после них придется тщательно очищать.
• Угольные.
• Растительные (из шелухи гречки, кукурузы).
• Из соломы. Получается много пеллет и они дешевые. Процент золы высокий — до 3%, поэтому используются в промышленности. Требуют постоянной чистки котла.
• Из куриного помета.

Стандартным размером считаются пеллеты длиной 50-70 мм и в окружности 6-8 мм. Это зависит от качества используемой древесины в производстве, и какого сорта нужны пеллеты.

Пеллеты также используются в пиролизных котлах. Влажность спрессованных гранул составляет 7-10%. Плотность — 1200-1400 кг/м3.

Характеристики других видов топлива:

Дизельное топливо	42,5 Мдж/кг	0.2	1	78 Кг/Гдж
Мазут	42 Мдж/кг	1.2	1.5	78 Кг/Гдж
Природный газ	35-38 Мдж/м3			57 Кг/Гдж
Каменный уголь	15 — 25 Мдж/кг	1-3	10-35	60 Кг/Гдж
Гранулы древесные	17,5 Мдж/кг	0.1	0,5-3,0
Гранулы из соломы	14,5 Мдж/кг	0.2	4
Гранулы торфяные	10 Мдж/кг		4-20	70 Кг/Гдж
Щепа древесная	10 Мдж/кг		1
Опилки древесные	10 Мдж/кг		1
