Как и чем отрезать трубу

Конструктивные особенности труборезов

Производители изготавливают ручные механические и электрические резаки для точного раскроя продукции из полипропилена.

Аккумуляторный резак для полипропиленовых труб

При выборе инструмента учитываются:

• Объем предстоящих работ.
• Качество лезвия. Оно должно быть создано из легированной стали.
• Минимальный и максимальный диаметр разрезаемых труб.

Режущее оборудование обычно создается с металлическим корпусом. Предпочтение у моделей из алюминия. Устройства с корпусом из стали отличаются большим весом.

Поэтому они менее удобны в работе. Тем более при резке труб ПП не нужно прикладывать больших усилий. Алюминиевые корпуса прекрасно выдерживают создаваемые нагрузки.

Выпускаются модели, у которых можно менять режущие части. При больших объемах работ применяется именно такой инструмент. При отсутствии возможности смены лезвия придется покупать новое приспособление. Этот нюанс не учитывается при разовых работах.

Гильотинные

Этот тип инструмента отличается простой конструкцией и способностью точно отрезать прямолинейные трубные детали. Выпускаются ручные и с электрическим приводом гильотинные модели. В конструкции оборудования присутствует лезвие, которое строго перпендикулярно опускается на трубу.

Большинство ручных приспособлений способны разрезать продукцию с диаметром до 70 мм. Выпускается также инструмент, позволяющий работать с деталями сечением 100-150 мм.

Такого диапазона вполне достаточно, чтобы выполнить монтаж водопровода и отопления в квартире или коттедже. Промышленные модели позволяют резать трубы большего диаметра.

Гильотинный труборез состоит из следующих основных частей:

• острое лезвие обычно с тефлоновым покрытием;
• зажим для трубного элемента, открывающийся снизу;
• ручка со штоком, позволяющим создавать плавно увеличивающееся давление.

Гильотинный инструмент не предназначен для выполнения работы в ускоренном режиме. Причиной этому служит шток, который после каждого реза приходится выкручивать в обратном направлении.

Храповые

Такие приспособления конструктивно похожи на ножницы. Устройства имеют две ручки и одно лезвие. В конструкции присутствует также полукруглый упор для размещения разрезаемой трубы.

Храповый механизм — это трещотка. Он плавно двигает нож при минимальных прикладываемых усилиях. С помощью такого инструмента обычно разрезают трубы диаметром от 15 до 30 мм. Если лезвие тупое, изделие из полипропилена сминается.

При резком нажатии на храповый механизм может произойти деформация стенок трубных деталей. Поэтому работать с инструментом нужно максимально аккуратно. Также труборез держать строго перпендикулярно относительно оси.

Даже небольшое отклонение в сторону приведет к получению косого среза. В этом случае торец приходится подтачивать. Если же он еще и замят, тогда дополнительно используется калибратор для его расправления.

Храповые труборезы изготавливаются также в пистолетном исполнении. Такие модели, позволяют получать более ровный срез при еще меньших усилиях.

В их конструкции присутствует пружина, возвращающая нож в исходное положение. Пистолетные храповые труборезы подходят для нарезки трубных деталей с твердыми стенками большой толщины.

Роликовые

Устройства выполняются в форме крюка, внутри которого располагается один или несколько подвижных колесиков. Разрезаемая труба размещается именно на роликах.

Применяемые инструменты

Простая я с первого взгляда операция — резка труб в работе находит немало невидимых моментов и опасностей. Не так — то просто ровно отрезать тубы:

• Тонкостенные.
• Крупного диаметра.
• Со скосом.

Чрезвычайно важно подобрать оптимальный для любого определенного случая метод резки и необходимое оборудование. Его разделяют на индивидуальное, бытовое и промышленное

Для частного применения

Используются в домовладениях, частном строительстве и мелком бизнесе. Имеют дело с малыми и средними диаметрами (до 250 мм), используемых в системах

• Водообеспечения.
• Отопительных.
• Сточных.
• Вентиляционных.

К такому инструменту относятся:

Резаки. Используются, чтобы ровно отрезать полипропиленовую трубу до 75 мм. Для проведения ровного и внимательного разреза имеют зубчатый механизм. Заготовка в первую очередь зажимается полочным зажимом, который надежно ее фиксирует и не даёт уйти с линии реза.
Дисковый резак. Подойдет для вентиляционных и сточных полипропиленовых труб диаметром до 200 мм. Лезвие не секаторного типа, а в виде диска, катящегося по поверхности заготовки. Разрез выполняется за несколько оборотов. Не подойдет для металлопластикового проката, потому как может смять тонкий железный вкладыш.
Гильотина. Плоский косой нож двигается в направляющих и дает возможность ровно отрезать нужную длину в один проход. Выпускается как с электрическим приводом, обеспечивающим большую продуктивность, так и с ручным.
Ножовка по металлу. Традиционный слесарный инструмент позволяет ровно отрезать зажатую в тиски заготовку

Во время использования важно вести пилу медленно, с постоянным усилием и без перекосов. Образовывающиеся после работы ножовкой заусенцы следует зачищать напильником.
Болгарка, УШМ

В быту именуется «угловой шлифмашиной». Этому многофункциональному инструменту по зубам любые материалов и диаметры. Для того чтобы срезать трубу угловой шлифмашиной, применяют специализированные абразивные отрезные круги.
Электролобзик. Очень популярный среди домашних умельцев инструмент может разрезать и трубы, однако из- за увода гибкого лезвия в сторону о точности придется только мечтать
Сабельная пила. Инструмент пока не получил большого распространения среди российских специалистов. Регулируемый упор пилы и ее мощное лезвие дают возможность отрезать прокат даже на весу и близко к стенке.

Как ровно отрезать трубу

Чтобы срез от инструмента общего назначения был ровным, необходимо применять специализированные устройства для фиксации заготовки. Это могут быть шаблоны, тиски или стусла

Более того, чрезвычайно важно правильно наметить грядущий распил и в рабочий период наблюдать за тем, чтобы линия реза не ушла в сторону

Для промышленного применения

Данное оборудование используют на производствах, там, где рабочие объемы велики либо приходится разрезать трубы крупного диаметра. Для того чтобы отрезать ровно, применяют:

• Станок для токарных работ. Подходит для точной нарезки заготовок, снятия фасок, выполнения уступов, переходов диаметров и других фасонных обработок. Позволяет станок для токарных работ и порезать резьбу, как внутреннюю, так и внешнюю. Длина детали ограничена вылетом бабки станка. Диаметр — вылетом кулачков патрона.
• Ленточные машинки. Используются для того, чтобы отрезать трубу крупного диаметра без извлечения ее из канавы или коллекторного пункта. Работают и на деформированных изделиях.
• Дисковые отрезные станки. Высокоавтоматизированная установка с маятниковой пилой и механизмом подачи заготовок. Часто включается в состав линии производства, используется для высокопроизводительной нарезки проката на равные куски.
• Ручные дисковые установки. Мобильное оборудование применяется, чтобы отрезать прокат ровно непосредственно на месте монтажа. Снабжены универсальным зажимом, дающим возможность надежно фиксировать изделия разного диаметра и ровно отрезать их, не повреждив краев. Поворотный стол для работы позволяет разрезать ровно под произвольным углом. Наиболее продвинутые модели оборудованы системой орбитальной сварки. Это дает возможность не только отрезать, но и объединять отрезки.

Станок для нарезания труб с ЧПУ

Ножницы для пластика

Наиболее целесообразно приобрести специальные ножницы для резки пластиковых труб, если у вас много работы. В магазинах DIY есть недорогие модели, которые могут успешно использоваться в домашних условиях даже непрофессионалами и не требуют больших финансовых затрат. Ножницы оснащены специальным лезвием и удобной в использовании ручкой, а резка осуществляется с нажимом. Таким образом, достигается быстрый и прямой срез.

Труба должна быть размечена и закреплена до начала работы, чтобы обеспечить максимально ровный срез и высокое качество результата. Помните, что домашний метод не нагружает трубу и требует много времени и труда. Если речь идет о более масштабной работе, лучше всего нанять мастера или специализированный труборез.

Болгарка

Более финансово обеспеченные сантехники имеют при себе маленькую болгарку. Я не говорю о Bosh, я говорю о какой-нибудь более дешевой. Сейчас я ее настрою для себя. И соответственно разрезаем трубу.

Метод более быстрый по сравнению с первым. При его использовании получаются более ровные края. Это еще конечно зависит от того, откуда растут руки того, кто пилит, но края получаются более ровные.

Есть один недостаток по сравнению с первым способом — это фаска. Фаска получается с такими заусенцами, и приходится эти края обрабатывать дополнительно. Ну пойдет. А вот болгарка обрастает такой вот паутинкой, чачей, и достаточно тяжело ее чистить.

Технология резки

В основном, объемы и сложность работ, предстоящих домашнему умельцу, не просит использования высокопроизводительного и дорогого оборудования производственного уровня. Во время изготовления тепличного каркаса можно вполне срезать трубы при помощи болгарки или классической ручной ножовкой.

Каждый вид разреза имеет собственные невидимые моменты, а некоторые просят особенных ухищрений.

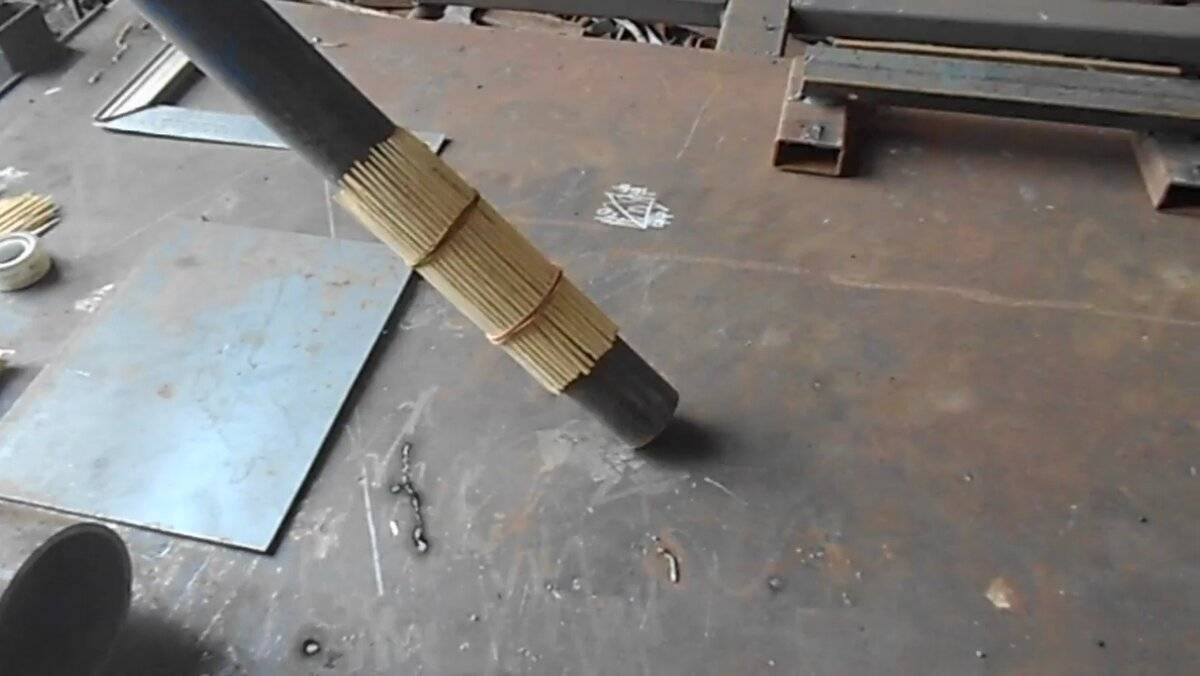

Под прямым углом

Точность реза в большинстве случаев устанавливается качественно выполненной разметкой. Квалифицированные мастера рекомендуют размечать линии реза не карандашиком, а скотчем для малярных работ, выполняя следующую очередность действий:

• Отложить соответствующий размер и поставить маленькую метку маркером или карандашиком.
• Бережно, применяясь к отметке, обклеить деталь скотчем для малярных работ по кругу. Кромки бумаги должны сойтись без сдвига. Это признак того, что бумага приклеена правильно. Если кромки не сошлись, скотч необходимо переклеить.
• Надежно закрепить заготовку, чтобы убрать ее подвижки и прекос во время работы. Для фиксирования применять тиски, струбцины.
• Отрезаемый (меньший) кусочек заготовки необходимо оставить на весу, чтобы он не зажимал лезвие или диск.
• Разрез начинают с верхней части.
• Диск угловые шлифовальные машины (или полотно ножовки) ведут точно по краешку ленты для малярных работ, не отклоняясь в сторону.

Это позволить ровно отрезать нужную длину.

Если диаметр большой, то разметку выполняют также, но режут по частям, секторами по 30-60°. После прорезания следующего сектора крепления ослабляют и проворачивают трубу. Дальше опять фиксируют и продолжают отрезать с того места, где окончился предыдущий раздел

Чтобы вышло ровно, большое внимание необходимо выделять началу реза, избегая ступенек и забоин

Косой разрез под 45°

Отрезать конец трубы ровно под 45° возможно без применения трудных устройств. Достаточно применить слесарную смекалку. Понадобится сделать следующее:

• Вырезать бумажный листок квадратной формы.
• Сложить вдоль диагонали. Поучится прямоугольный равнобедренный треугольник.
• Обмотать заготовку листком таким образом, чтобы катет треугольника был перпендикулярный оси, а гипотенуза образовала восходящую спираль.
• Зафиксировать лист скотчем.
• Закрепить заготовку и отрезать по косому краю листка. Выйдет под 45°.

Косая резка труб

Есть еще один народный метод. Конец заготовки опускают в емкость с жидкостью под нужным углом. Отрезать необходимо по границе смоченного и сухого участков.

Это П-образный шаблон, в боковых стенках которого уже выполнены прорези под заданными углами. Трубу упирают в дальнюю от специалиста стенку стусла и прижимают там рукой или ручным зажимом. Полотно ручной пилы заводят в необходимые пазы и пилят. Если понадобится отрезать под иным углом, можно создать в стенках стусла дополнительные пропилы.

Как сделать стусло в домашних условиях?

Оно снабжено прорезами для пилы, предназначенными для распилки материала под определённым углом. Размеры деталей не очень важны, но чем шире будет наше самодельное устройство, тем шире и точнее мы сможем распиливать широкие рейки.

Можно сделать разметку прибегая к вышеописанным методам, после чего воспользоваться небольшими кусочками фанеры и ножовки. А для того, чтобы всё скрепить, можно использовать саморезы или даже супер клей. Однако, всё это более сложно и займёт намного больше времени, хоть и обеспечит наиболее точный результат (разумеется, если сделать всё правильно).

Однако, если по каким-либо причинам сложилась ситуация, что достать инструмент в кратчайшие сроки невозможно – можно воспользоваться подручными инструментами, такими как линейка, транспортир или даже плитка, с помощью которых несложно создать шаблон с нужной разметкой или и вовсе воссоздать стусло в домашних условиях.

Вам понадобится

• — стусло;
• — ножовка;
• — деревянная заготовка;
• — транспортир;
• — карандаш;
• — струбцина или шурупы и шуруповерт.

Инструкция

Приготовьте угловой шаблон, который поможет вам без труда сделать точный распил заготовки из древесины под углом в 45 градусов. Это устройство представляет из себя профиль в виде перевернутой буквы «П»; по его бокам проделаны сквозные щели для ножовки. Обычно они располагаются под углами 45, 60 и 90 градусов. Более сложные стусла дополнительно оснащаются произвольными фиксированными прорезями, или же имеют поворотную конструкцию – она позволяет установить пилу в оптимальное положение.

Купите готовый столярный инструмент в магазине строительных товаров с деревянным, металлическим или пластмассовым лотком. Для начинающего мастера это оптимальный вариант. При желании можно смастерить простое стусло из трех обструганных досок или фанерных полос (толщина — около 1,5-2 см).

Просверлите в стенках будущего стусла несколько отверстий, нанесите на торцы столярный клей и соберите короб (лоток) стусла. Зафиксируйте угловой шаблон шурупами. Стенки инструмента должны лежать строго параллельно одна к другой; дно и каждая боковина составляют четкие перпендикуляры.

Отметьте карандашом угол в 45 градусов, при необходимости добавьте дополнительные линии пазов. Чтобы не ошибиться в своих расчетах, используйте транспортир.

Самое ответственное дело – прорези. Рекомендуется выполнять их той же ножовкой, которой впоследствии будут производиться распилы в готовом стусле. Начинайте пилить без сильного давления на рабочий инструмент, придерживайте его полотно. Сначала пропилите одну боковину, потом – противоположную.

Приступайте к обработке пиломатериалов. Закрепите стусло на верстаке или рабочем столе струбциной (зажимы для фиксации деталей) или шурупами. Потом сделайте метку будущего распила на рейке (доске, плинтусе) и положите заготовку в короб. Плотно прижмите ее к одной из боковых стенок шаблона, совместив метки с прорезью угла в 45 градусов.

Вставьте ножовку в пазы стусла и распилите заготовку. Работа пилы будет ограничена фиксированными пропилами, и вы выполните ровный и точный срез.

При распиливании плинтусов убедитесь, что углы в помещении действительно прямые. Если стены очень неровные, угол пропила на заготовках следует откорректировать. Отмерьте угломерным прибором место стыков внутренних стен и поделите полученный результат пополам (стык плинтусов «в ус»). Чтобы сделать точный разрез, рекомендуется выполнить пазы с заданным углом в самодельном стусле. Другой вариант – магазинный поворотный инструмент, который позволяет менять угол от 0 до 180 градусов с шагом примерно в 15 градусов.

При монтаже трубопровода часто требуется разрезать трубу под определенным наклоном. При выполнении этой задачи большую роль играет точность. Существует несколько простых способов, как отрезать трубу под углом.

Неправильный разрез трубы приведет к невозможности монтажа конструкции той формы, которая изначально задумывалась. Например, если планируется поворот системы на 45 градусов, то необходимо выполнить разрез трубы под 45 градусов. Для выполнения задачи понадобятся инструменты для разметки и болгарка (ее можно заменить ножовкой по металлу).

Как ровно отрезать трубу болгаркой под 45 и 90 градусов | Способы резки

В работе со строительными или сантехническими задачами, нужно знать, как ровно отрезать трубу болгаркой. В статьи рассмотрим быстрые и легкие способы, как все таки правильно резать трубу болгаркой, чтобы результат получился идеальным.

Отрезка трубы под углом 45 и 90 градусов

Если нужно отрезать трубу под углом 45 градусов, что чаще требуется при прокладке водопроводных, отопительных труб. Зачастую используются стальные, чугунные трубы, которые имеют цилиндрическую форму. В монтажных работах применяются прямоугольные или профильные трубы. Однако следует правильно разрезать трубу болгаркой, чтобы потом с легкостью соединить. Поэтому следует тщательно разметить трубу.

Некоторые мастера пытаются разметить место реза с помощью рулетки, но предупреждаем, что результат скорей всего получиться негативный. А для положительного результата, учтите следующую рекомендацию профессионалов.

Возьмите лист бумаги или картона, лучше А4, сложите по диагонали и оберните вокруг трубы, где планируется ровный срез. Края бумаги должны абсолютно совпадать друг с другом. А сторона бумаги, что ближе к торцу трубы была перпендикулярна оси. После чего по кругу разметьте линию среза.

Если требуется ровно отрезать под углом 90 градусов, то решите задачу быстро с помощью опять-таки бумаги или малярного скотча. Оберните вокруг трубы, чтобы концы совпадали. Сделайте ровную разметку и отпилите.

Как ровно отрезать профильную трубу?

Мастера советуют использовать при разрезе профильной трубы угольник. Для этого угольник по очереди прикладывайте к сторонам, и плавными движениями поворачивайте и наносите метки. После действий, зафиксируйте трубу и режьте. Подготовьте себе шаблон, который пригодится в будущем и сэкономит время. Лучше действие производить болгаркой, так разрез будет ровнее.

Как резать чугунную трубу?

В работе с чугунной трубой, учитывайте, что это хрупкий материал. Поэтому наведем способ, с помощью которого получится разрезать такой металл без повреждений.

Перед началом работы сделайте пометки для разреза, как и в работе со стальными трубами. Подложите деревянный брус для опоры. Пройдитесь болгаркой по окружности трубы, делая небольшие разрезы. Потом возьмите зубила, вставьте в канавку и нанесите сильный удар молотком. Имейте в виду, что для разреза чугунных труб используются отрезные диски на бакелитовой основе.

Если под рукой нет болгарки, чтобы разрезать чугунную трубу канализации или других предназначений, воспользуйтесь ножовкой по металлу, зубилами или специальными труборезами.

Как обрезать газовую трубу?

Обрезание газовой трубы опасное действие, поэтому лучше всего доверить профессионалам. Но если уверены в силах, тогда для разрезания металла берите болгарку, сварку, ножовку, газосварку.

Инструкция обрезки:

• Перед работой перекройте стояк с подачей газа. После чего выпустите остальной газ из трубы. Для этого подожгите газ в конфорках и ждите, когда потухнет.
• После проведенных действий, режьте. Используя способ сварки, металлическая основа сгорает при воздействии высокой температуры. Результат быстрый и эффективный. Но помните, что для обрезки или укоренение газовых труб опять-таки нужен опыт.

Как варить трубы под любым углом, а не только 45 и 90 градусов

Как варить трубы под разным углом в 45 и 90 градусов Сварка труб дело непростое, да ещё, если нужно сделать так, чтобы они не текли в процессе эксплуатации. Но даже если это и не нужно, то нередко возникают определенные сложности, если требуется вварить одну трубу в другую под некоторым углом.

Сделать это неподготовленному сварщику достаточно сложно. Для этого сначала нужно произвести разметку трубы, после чего ровно отрезать её болгаркой и вварить в другую трубу. Какие хитрости при этом существуют? Как быстро и правильно отрезать трубу под углом?

Резка под 45 градусов

Обычно, если вы поставили цель повернуть трубу на 45 градусов употребляют фитинги, отводы с углом поворота 45 градусов, выполненных из такого же материала, что сами трубы, если трубы железные, то и повороты привариваются из стали. Для ПНД труб есть электросварные либо литые отводы под 45 градусов (практически, что компрессионных фитингов с таким углом поворота у нас отыскать почти невозможно).

Если все таки необходимо отрезать трубу круглого сечения из стали либо различного вида пластмасс, то для этой цели пригодится лекало для резки труб под углом, форма которого рассчитывается ручным либо машинным методом. Задачка значительно упрощается, если под углом 40 5 градусов нужно отрезать железный профиль квадратного сечения.

Для обрезки по-быстрому воспользуйтесь обыденным листом бумаги, сложенным на искосок, что бы размечают поверхность для грядущего реза. Применяя сложенную бумагу, поступают последующим:

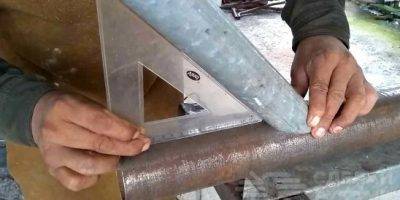

проводят на прямой поверхности профиля в месте, где производится рез, строго перпендикулярную линию;
прикладывают сложенный на искосок лист бумаги к боковой поверхности острым концом к полосы таким макаром, чтоб верхний край картонного треугольника находился заподлицо с верхней стороной железного профиля.

Рис. 4 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после этого картонный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше пользоваться узким маркером).

Для отпиливания применяют болгарку с диском по металлу, проводя сначала узкую линию по разметке, после завершения равномерно ее углубляя до полного отделения кромок.

Во время работы с болгаркой нужно учесть последующий фактор — при полном обрезании кромок диск а возможно поврежден об острый угол

, что приведет к его износу, а в случае отсутствия защиты на болгарке даже к травмам работника. Потому угловые кромки лучше не обрезать до конца, а оставлять неширокую канавку и потом обламывать, зашлифовывая потом выступ.

Особенности процесса

2

Сразу следует заметить, что профильные трубы для сваривания очень удобные:

• Они изготовлены со стандартными размерами, поэтому их легко совмещать.
• Разновидности сечений дают возможности выбрать деталь для всякого строения.
• Равномерность толщины металла.
• Сварка профильных трубопроводов своими руками проводится с ровненькой кромкой и гладкою поверхностью.

Трудности, которые возникают

1. При нагревании заготовки меняют конфигурацию.
2. При соединении торцов появляются места высокого напряжения в местах углов углах.
3. Частично может перекрываться просвет трубопрокатного изделия застывшим после раскаливания металлом.

ВАЖНО! Если внимательно изучить все сложности технологии, то выполнять варку профиля своими руками можно без затруднений. 3

3

Изготовка шаблона для обрезки металлопрофиля

Если нужна вырезка массы труб, выполняют шаблон из металлопрофиля большего поперечника по картонному листу приведенным выше методом. Угол наклона инспектируют транспортиром либо строительным угольником — и тогда две кромки купированных деталей шаблона соединяют.

Во время работы на разрезаемую деталь там где удобно одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля при помощи стусла

Устройство подачи шпули безынерционной катушки

Движения устройства подачи шпули возвратно-поступательные. Существует 2 вида такого механизма:

• с винтовой передачей;
• с шестерней-кулисой.

Кулисное устройство включает в себя малую шестеренку, шестеренку-паразитку, каретку и направляющие для нее, шток для подачи шпули и ее крепления. Вращается ручка, малая шестеренка начинает тоже вращаться и передает усилие на шестерню-паразитку, которая, в свою очередь, приводит в движение каретку.

Как отрезать профтрубу болгаркой

Наиболее популярным способом резки в бытовых условиях является применение болгарки. Как ровно резать болгаркой профильную трубу? Основная проблема выполнения работы заключается в корректной разметке.

Для нанесения разметки можно использовать:

рулетку, угольник, маркер (карандаш), строительный уровень. Простейшие инструменты позволяют достаточно точно разметить угол реза, но в ходе выполнения работы углошлифовальная машинка может отклониться от заданной линии (оборудование не опирается на подставки, а находится на весу, то есть в руках мастера), что приведет к ошибке. По этой причине данный способ используется крайне редко;

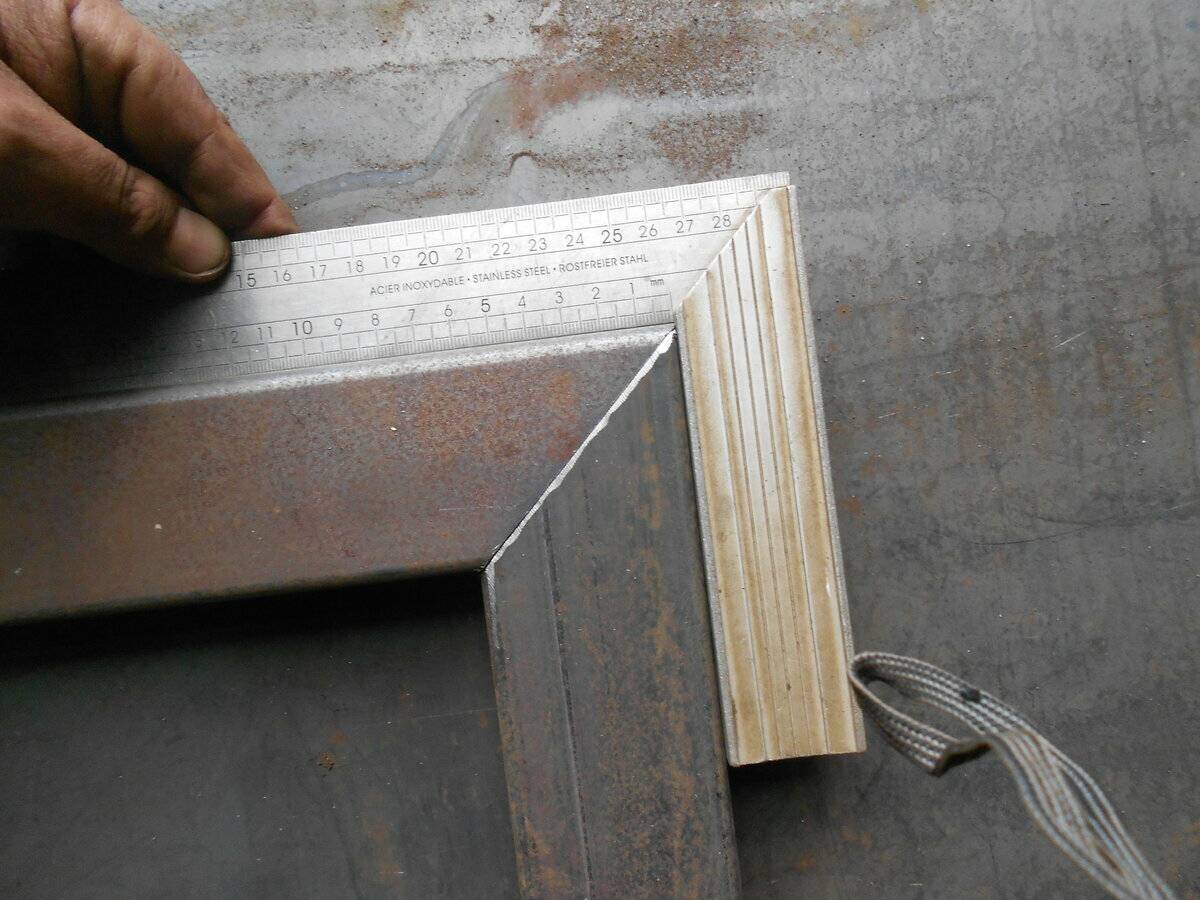

Нанесение разметки для реза при помощи угольника

Применение бумажного лекала

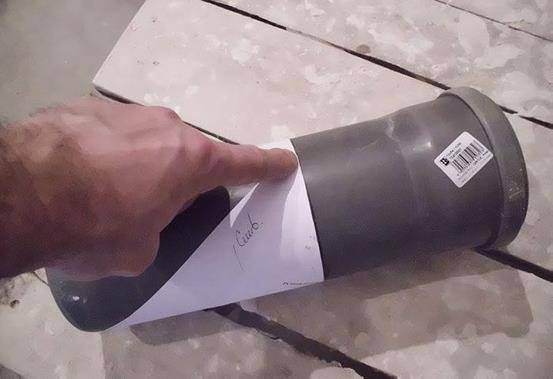

Самое простое приспособление для корректной резки под углом, например, для изготовления теплицы – это лекало, изготовленное из плотной бумаги.

Чтобы сделать рез под прямым углом (90°), необходимо:

1. плотным листом бумаги обернуть трубу и добиться полного совмещения краев;
2. зафиксировать лист в данном положении;
3. режем профильную трубу вдоль края бумаги.

Рез трубы под прямым углом

Чтобы произвести рез профтрубы под углом 45°, необходимо сложить лист бумаги пополам (по гипотенузе) и обернуть трубу так, чтобы совместить острые концы полученного треугольника.

Лекало для отрезки под углом 45°

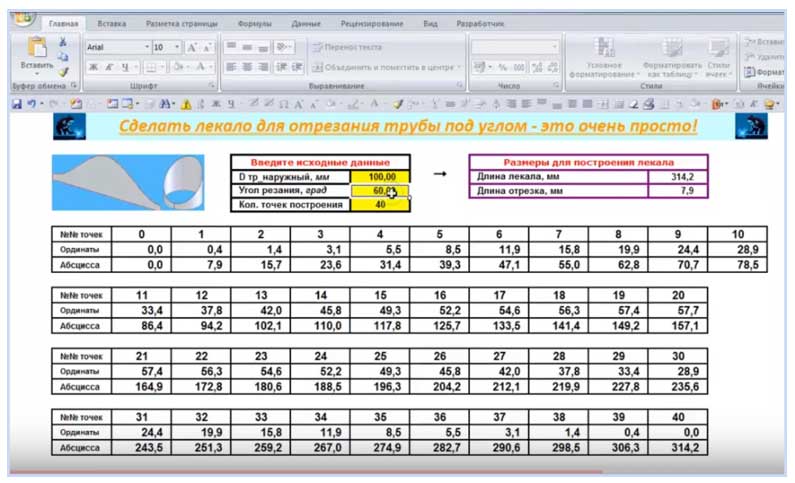

Автоматическое изготовление бумажного лекала компьютерной программой

Использование стусла

Корректно отрезать профтрубу под каким-либо углом позволяет строительное стусло. Приспособление применяется в следующем порядке:

1. профильная труба закрепляется внутри устройства и выравнивается под определенным углом;
2. при помощи встроенной ножовки делается предварительный рез;

Рез под углом при помощи строительного стусла

1. труба вынимается из стусла и прорезается по заготовке болгаркой. В данной ситуации место реза будет выделено и риск ошибки сводится к нулю.

Готовый мерительный инструмент отличается высокой стоимостью. Чтобы снизить финансовые затраты при выполнении строительных работ можно изготовить аналог стусла самостоятельно. Для этого изготавливается деревянный каркас с нишей под трубы и при помощи мерительных инструментов наносятся насечки под разными углами.

Стусло для резки профтруб своими руками

Какими способами еще можно воспользоваться для резки профильных труб под углом, смотрите на видео.

Особенности резки труб вдоль

При помощи болгарки можно сделать не только поперечный, но и продольный рез профильной трубы. Как правильно резать разпрофильную трубу вдоль? Работа выполняется в следующем порядке:

как и при поперечных резах, работа начинается с нанесения разметки

Важно на боковой поверхности трубы определить как можно больше опорных точек, чтобы получить максимально ровную линию;

Нанесение разметки для продольного реза

1. для улучшения видимости и исключения возможности получения неровного реза полученную линию рекомендуется выделить (краской или малярным скотчем);
2. труба фиксируется, например, струбцинами. При возможности можно зафиксировать и болгарку, как вариант – при помощи специальной стойки;
3. постепенно делается рез по заданной линии.

Для чего нужно стусло?

Стусло – это ручной столярный инструмент для точной резки досок и другого пиломатериала под необходимым углом. Делая деревянную рамку, устанавливая наличники и плинтусы или выполняя любую другую работу, связанную с резкой досок, вы обязательно столкнетесь с необходимостью создания безупречного углового среза – так называемого соединения на «ус». Чтобы стыки деталей были плотно подогнаны и не имели зазоров, угол распила должен быть максимально точным. Здесь идеальным помощником становится стусло.

Существует несколько конструктивных вариантов этого приспособления. В нашей статье мы подробно остановимся на основных типах стусел, расскажем, как выбирать и правильно пользоваться этим ручным инструментом для создания безупречной заусовки.

Врезка труба в трубу.

Врезка трубы в трубу осуществляется под углом в 90°. На листе руберойда выполнить вид с торца тройника. Начертить полуокружность диаметром, равным диамет­ру штуцера, и разделить её на 6 равных частей (рис. 1, а). Через точки деления провести прямые, параллельные оси штуцера, до пересечения с окружно­стью трубы в точках 01, 11, 21, З1, 41, 51, 61. Затем про­вести прямую А’А’, (рис. 1, б), отложить на ней дли­ну окружности штуцера и разделить ее на 12 равных частей. Из точек деления опустить перпендикуляры.

Развертка врезки трубы в трубу.

Рис. 1. Изготовление и врезка штуцера в трубу:

а – подготовительная разметка;

б – разметка для шаблона;

в и г – разметка для штуцеров.

На перпендикуляре 0’0′1 отложить отрезок 001, на пер­пендикуляре 1’1′1 отложить отрезок 111 и т. д. Точки 0′1, 1′1, 2′1 и т. д. соединить плавной кривой, которая бу­дет соответствовать очертанию нижнего конца развер­нутого штуцера. По размеченным линиям вырезать шаблон.

Изготовление шаблонов (рыбок) под врезку трубы в трубу под 90°.

Для изготовления штуцера (табл. 1) необходимо на трубу-заготовку наложить шаблон и по нему сделать разметку, а затем по разметке отрезать заготовку. Для разметки отверстия на трубе тройника необходимо уста­новить на нее изготовленный штуцер и очертить его ниж­ний конец. Размеченный контур выреза в трубе умень­шить на толщину стенки штуцера .

В качестве шаблона для разметки можно взять и обыкновенный лист бумаги.

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации

Поэтому пристальное внимание необходимо уделить точности раскроя

Разметка труб круглого сечения

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки.
Сложенный лист оборачивается вокруг трубы

Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси.
В месте будущего среза выполняется пунктирная разметка.
Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

2. Разметка труб под углом 90 градусов

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка

Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным

Как отрезать профильную трубу под углом 90 градусов?

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

• Замеряется величина окружности трубы.
• Выполняется резка трубы под углом 90 градусов.
• На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
• Выполняются расчеты: диаметр трубы делят на три.
• От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
• Данные точки соединяются с другими плавными дугами.
• После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.
