Лучшие детекторы скрытой проводки в среднем ценовом диапазоне
В среднем ценовом сегменте рассматривались 8 моделей. По результатам тестирования и анализа отзывов покупателей были выбраны 2 самых качественных прибора для обнаружения скрытых электропроводок. Они оснащены ЖК-дисплеями, обладают большой глубиной поиска и позволяют находить не только провода, но и конструкции из различных материалов.
Детектор проводки и металла Зубр, ЖК-дисплей, автокалибровка
Уникальность этого сканера заключается в возможности обнаружения не только металлических изделий и электропроводки в стенах, но и поиска дерева. Он исследует стены и конструкции с помощью ультразвуковых эхолотов, что гарантирует низкий процент погрешности результатов и позволяет определять нужные объекты на глубине до 50 мм для кабелей, 38 мм – для арматуры и 19 мм (древесины). Благодаря ему при ремонте гарантируется целостность скрытых конструкций и исправность строительного инструмента.
Достоинства
- Удобная форма;
- Разноцветные индикаторы, зависящие от типа обнаруженных объектов;
- Автоматическая калибровка;
- Подходит для профессионального применения;
- Интенсивность сигнала в процентах от проводов под напряжением.
Недостатки
- Не очень громкий звук сигнала;
- Небольшой угол обзора дисплея.
TS79 Stud Finder
Мультисканер TS79 представляет собой универсальный детектор, применяемый в строительстве для обнаружения проводников электрического тока переменного напряжения, металлических предметов: гвоздей, штифтов, распорок и деревянных конструкций. Глубина поиска разнится в зависимости от типа определяемого материала и составляет 50 мм, 30 мм и 18 мм соответственно. Производитель сократил количество элементов управления, что значительно упрощает его использование, а результаты быстро выводятся на жидкокристаллический дисплей.
Достоинства
- Понятен в использовании;
- Удобно лежит в руке;
- Широкий спектр поиска;
- Несколько режимов сканирования;
- Есть функция автоматического выключения.
Недостатки
Не сможет обнаружить обрыв провода под изоляцией.
Согласно отзывам, TS79 Stud Finder – качественный и простой в управлении прибор. Но некоторые пользователи отмечают, что более точные данные он даёт при поиске проводов под напряжением, а вот при работе без фазы возникают трудности.
Как правильно выбрать
Выбирая устройство для поиска скрытой проводки, необходимо понимать, зачем оно вам нужно. Если требуется только найти проводку, можно обойтись недорогими моделями, которые сравнительно неплохо справятся с поставленной задачей. Для поиска трубопроводов либо каркасов нужно более чувствительное оборудование, способное работать в нескольких режимах, или два разных прибора, что обойдется дороже.
Другим важным параметром является глубина, на которую прибор способен просканировать стену. Не стоит приобретать самые дешевые индикаторы: обычно они способны «прощупать» стену не более чем на 20 мм, а штукатурка имеет толщину 40 мм, то есть пользы от такого устройства не будет. Не стоит экономить на глубине сканирования: чем глубже прибор способен распознавать предметы, тем лучше.
Важную роль играет и тип оповещения. Бывает их три:
- звуки;
- световой сигнал;
- отображение информации на экране.
Звуки отличаются тональностью и бывают разной длительности. По ним можно понять, какой предмет найден.
Зачастую прибор оснащается светодиодами, сигнализирующими об обнаружении коммуникаций или скрытой проводки. На дорогом устройстве, зная схему цветов, можно точно определить местоположение предмета и понять, что именно было обнаружено.
Жидкокристаллический экран – наиболее точный и удобный способ идентификации находок. Прибор отображает всю информацию на дисплее. Однако стоит такое приспособление значительно дороже аналогичных моделей без крана. С расшифровкой сигналов не возникнет никаких проблем. Обнаружение металла или кабеля может вдобавок сопровождаться звуками.
Детекторы металла и скрытой проводки: понятие, виды, принцип работы
Детектор скрытой проводки
Как найти кабель, находящийся в стене под напряжением? Без прибора для поиска проводки в таких ситуациях не обойтись. Он довольно прост и имеет широкий диапазон использования. Его применяют во время ремонтов квартир и домов, чтобы найти провода в бетонной или, к примеру, деревянной стене. Также нередко детекторы используют в процессе ремонта машин.
Принцип работы устройства базируется на генерации определённых колебаний. Прибор сам их генерирует, поэтому легко считывает колебания, которые исходят от проводки, и подаёт сигнал на диод. Он начинает мигать, оповещая о найденных проводах.
Все детекторы делятся на три категории:
- тестеры;
- индикаторы;
- искатели металла.
Первые просты и отличаются высокой надёжностью. Но они рекомендованы для работы внутри помещений, так как повышенный уровень влажности может создать ненужные помехи. Также тестеры плохо реагируют на сталь, она является сильной помехой для обнаружения проводов. Несмотря на это, приборы нашли широкое применение, используясь в разных областях.
Индикаторы ещё более просты, но «видят» только провода под сильным напряжением. Поэтому диапазон их эксплуатации сильно ограничен.
Классические искатели металлов по своему принципу действия нельзя отнести к эффективным устройствам для обнаружения проводки, так как они реагируют на любые металлические предметы. В итоге процесс поисков проводов может затянуться на неопределённое время. Но всё же в некоторых ситуациях такие устройства будут полезны.
Лучшие премиальные детекторы скрытой проводки
Представленные ниже 2 прибора для определения скрытой проводки, выбраны из 5 самых популярных аппаратов премиум-класса. Данные устройства отличаются большим набором функций и часто используются для профессиональных работ.
Е121 Дятел
Сигнализатор Е121 Дятел – простой в использовании прибор, предназначенный для применения в профессиональных целях. Детектор работает по электростатическому принципу и позволяет не только обнаружить скрытую проводку, но также и выявить устройства с разрывом заземления, проверить исправность предохранителей, плавких вставок и определить обрыв в проводах, находящихся под напряжением. На передней панели аппарата предусмотрены 4 кнопки для выбора чувствительности, повышающие шансы на успешное обнаружение объектов.
Достоинства
- Понятен в управлении;
- Быстро находит провода;
- Наличие световых и звуковых индикаторов;
- Хорошая глубина поиска – до 50 мм;
- Возможность настройки уровня чувствительности.
Недостатки
Предназначен в основном для поиска проводов под напряжением.
Bosch GMS 120 Professional
Прибор для поиска скрытых проводок профессионального класса Bosch GMS 120 быстро и качественно обнаруживает их под напряжением и с частотой тока 50 Гц. Сканер также позволяет установить место расположения труб, арматуры, металлопрофиля, не обозначенных на чертежах деревянных частей. Корпус тестера выполнен из качественного пластика с прорезиненными участками, что делает его применение удобным и увеличивает срок службы.
Этот искатель скрытой проводки отличается от аналогов наличием сквозного отверстия для обозначения зоны безопасного сверления. Детектор имеет светодиодную подсветку, что значительно облегчает работу в условиях сумерек и плохой освещённости помещения.
Достоинства
- Компактные размеры;
- Хорошо «видит» провода;
- Многофункциональный;
- Простой и понятный в управлении;
- В комплект входит аккумулятор;
- Есть отверстие для нанесения разметки;
- Предусмотрена возможность отключения звукового сигнала.
Недостатки
Высокая стоимость.
Сигнализатор Bosch GMS 120 Professional пользуется заслуженной популярностью у покупателей и имеет преимущественно положительные отзывы. Лишь некоторые пользователи отмечают, что сканер может не совсем точно находить провода под кафельным покрытием. Однако данные условия поиска вызывают трудности практически у всех определителей проводки.
Обзор нескольких моделей детекторов проводки и металла
Начнем обзор с недорогих моделей, которые часто оказываются наиболее практичными для непрофессионалов, желающих сделать ремонт в своем доме.
Детектор напряжения UNI-T UT-12A
Этот недорогой и компактный прибор пользуется хорошей репутацией. Цена до 500-600 руб. Несмотря на свою простоту надежно обнаруживает скрытую проводку под напряжением. Устройство снабжено звуковой сигнализацией, которую можно отключить и ориентироваться по светодиодному индикатору, который будет мигать при обнаружении напряжения. Если индикатор не мигает, а горит постоянно, то это не признак неисправности прибора, а признак того, что пора менять батарейку.
Трассоискатель Mastech MS6812
Тестер для кабелей и детектор проводки MS6812 может находить скрытую проводку под напряжением. В комплект входит генератор, который расширяет возможности сканера. Если вы читали статью с начала, то знаете, что он дает возможность искать проводку даже без напряжения. А кроме того, можно найти место скрытого замыкания. Или вызвонить отдельный проводник в пучке, что иногда бывает нужно и является не самой простой задачей.
Искатель проводки BSIDE FWT11
При помощи разъемов RJ45 и RJ11 можно подключать кабели ЛВС, Ethernet и производить их проверку. Есть также возможность подключаться к кабелям при помощи “крокодилов”. Для шумных условий работы предусмотрено гнездо для головных телефонов (наушников).
Генератор и приемник-щуп питаются от батареек типоразмера 6F22 9 В (“Крона”). Щуп имеет встроенный светодиодный фонарик, который выручает в слабо освещенных местах.
Характеристики:
| Длина кабеля: | 300 м |
| Класс защиты: | IP40 |
| Функции: | трассировка, топология, генератор сигнала |
| Размеры: | 235 х 145 х 51 мм |
| Вес: | 500 г |
Сканер IdeenWelt (Германия)
Этот прибор можно отнести к комбинированным. В него входит катушка и емкостный датчик. Поэтому он может обнаруживать дерево и пластики. При поиске проводки такие функции вовсе не помешают, так как они иногда позволяют получить ответ на дополнительные вопросы. К несомненным достоинствам устройства можно отнести простоту обращения с ним.
В устройстве предусмотрена звуковая и световая индикация обнаруженных предметов.
Некоторые характеристики приводятся в таблице:
| Обнаружение проводки: | до 30 мм |
| Обнаружение металла: | до 50 мм |
| Обнаружение дерева: | до 38 мм |
Детектор металла Einhell TC-MD 50
Устройство комбинированного типа, использует магнитное и электрическое поле для обнаружения предметов. С обратной стороны имеется прокладка для того, чтобы не царапать стены при поиске, также можно использовать мягкое покрытие. Детектор имеет визуальную и звуковую сигнализацию. Если прибор не используется, то он автоматически отключается через 1 минуту.
Характеристики:
| Обнаружение металла (черный): | 50 мм |
| Обнаружение дерева: | 19 мм |
| Обнаружение металла (медь): | 38 мм |
| Обнаружение проводки: | 50 мм |
| Вес сканера: | 150 г |
| Вес в упаковке: | 340 г |
Сканер проводки BOSCH PMD 7
Многофункциональный сканер для обнаружения металлов, дерева и скрытой проводки. Все металлы обнаруживаются до глубины 70 мм, а проводка под напряжением – до 50 мм. Детектор имеет трехцветную индикацию (желтый, зеленый, красный цвета).
Калибровка в приборе автоматическая, обнаружение происходит в реальном времени. Питание производится от элемента 1.5 В. Вес всего 150 г. Производитель (Германия) дает гарантию на полтора года.
Детектор проводки Bosch GMS 120 M
Это прибор профессионального класса. Он позволяет определять проводку (под напряжением) на глубине до 50 мм. Дерево обнаруживается на глубину до 38 мм, черные металлы до 120 мм и медь – до 80 мм.
В приборе предусмотрена автоматическая калибровка. Имеется функция обнаружения центра. Кроме того, кольцо в середине предназначено для указания точного положения цели и нанесения отметки маркером на стену. Переключатель позволяет выбрать один из трех режимов работы: дерево, металл, проводка.
Дисплей сканера имеет подсветку. Для питания устройства используется батарейка 9 В. Имеется функция автоматического отключения при неиспользовании свыше 5 минут.
Сканер кабелей и металлических материалов BOSCH D-Tect 150 Professional
В конце обзора профессиональный прибор радарного типа. Он обнаруживает проводку на глубине 60 мм. Металлы (в том числе и стальная арматура) обнаруживаются на глубине 150 мм, трубы – 80 мм. Прибор весит около 700 г.
Главное достоинство прибора – высокая точность до 1 мм – обнаружения металла. Дисплей очень информативный. Калибровка этому радару не нужна, и он готов к измерениям сразу после включения.

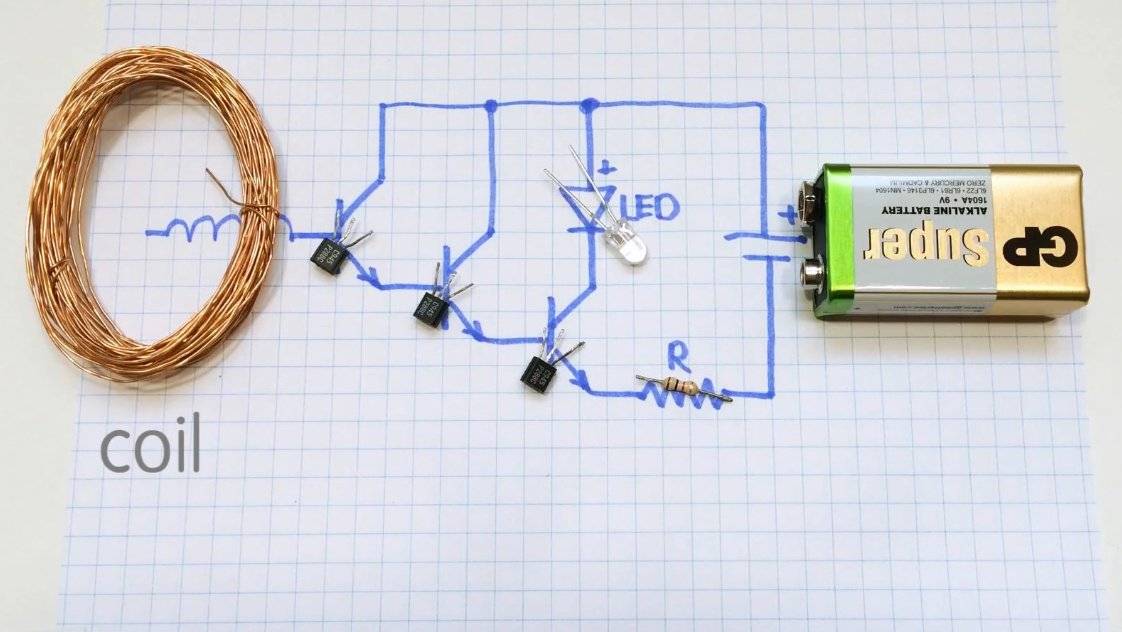

Модели с колебательными демпферами
Устройства данного типа являются сильно распространенными. При желании можно сделать детектор скрытой проводки своими руками. Схема устройства включает в себя многоконтактный блок управления и непосредственно демпфер. Микроконтроллер многие специалисты рекомендуют использовать с конденсаторами.

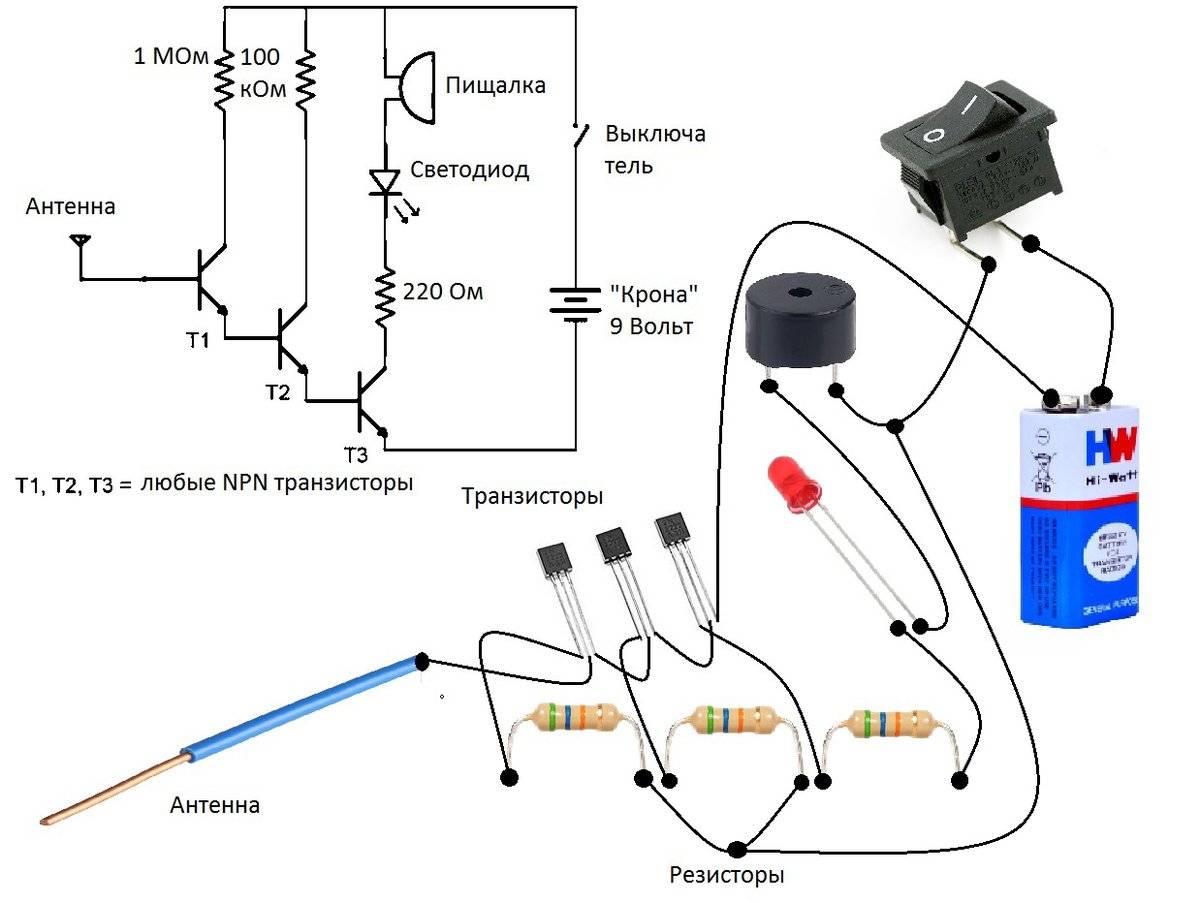

Далее, чтобы сделать детектор скрытой проводки своими руками, берется демпфер и припаивается к блоку управления. Генератор обязан быть рассчитан на 200 мА. Щуп в данном случае можно использовать двухпроводного или трехпроводного типа. В конце останется лишь подобрать батарейки для устройства.
Виды приборов для обнаружения проводки
Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.
Есть устройства, которые могут найти металлические трубы (и не только)
Трассоискатели
Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.
Трассоискатель — отличные прибор для поиска скрытой проводки
Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.
Детектор проводки
Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.
Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)
Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно
При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще
Портативный металлодетектор
Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.
Один из металлоискателей скрытой проводки Bosch 120
Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.
Универсальные (многофункциональные) приборы
Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.
Универсальные приборы — хорошо все находят, но стоимость высокая
Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.
Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные
Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности
Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.
Методы, которые не работают
Мы рассмотрели действенные способы обнаружения скрытой проводки при помощи как профессиональных приборов, так и подручных средств. Теперь давайте рассмотрим пару способов, которые вопреки многократному упоминанию в интернете, не стоят того, чтобы вы тратили время на их воплощение:
- Поиск проводов с помощью компаса. Несмотря на то, что большинство умельцев рекомендуют этот способ, вы должны понимать его принцип действия. Основан он на том, что в домашних условиях вы должны создать нагрузку такой силы, чтобы стрелка компаса, приближаясь к кабелю, среагировала на него, да еще и указала в нужном направлении. На самом деле, вы просто не сможете создать магнитную индукцию такой силы, чтобы компас на нее среагировал. А учитывая немалый слой штукатурки, это и вовсе провальное дело.
- Поиск проводов с помощью магнита. Бытует мнение, что если вы привяжете на нитку однозаряженный магнит и будете неспеша водить им вдоль стены, то в месте, где проложен электромагнитный кабель, магнит как маятник начнет колебаться. Отмечая точками эти колебания, появляется возможность наметить коридор, в пределах которого будет проходить кабель. Возможно, но очень сомнительно, что этот способ сработает в кирпичных домах. В панельных же домах, или при попытке обнаружения силового провода на потолке, этот способ абсолютно бесполезен.
- Смартфон, как приспособление для поиска скрытой проводки. Для смартфонов на платформе Android или OC Mac в магазине приложений можно найти множество программ, которые призваны справится с поиском. Наиболее популярным является приложение под названием «Metall Detector», однако существует и множество его аналогов. Внутри телефона есть встроенный магнитный датчик, который в комплексе с этим приложением превращает смартфон в металлоискатель. Во-первых, устройство будет реагировать абсолютно на любой вид металла, который находится в стене. А во-вторых, не стоит воспринимать эту задумки более серьезно, чем обыкновенную игрушку. Тем более, не стоит полагаться на такой сомнительный способ как на основной перед началом выполнения каких-либо работ.
Простейшие схемы

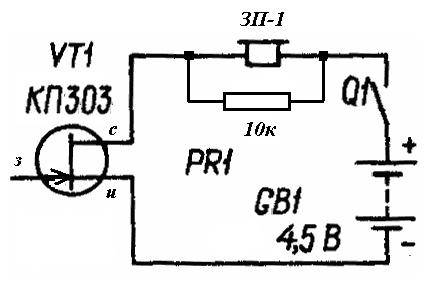

Со звуковой индикацией
Первый рисунок – самый простой прибор. Резистор R1 стоит для защиты микросхемы от наведенного напряжения, хотя если его не ставить, как показывает практика, ничего страшного не случится.
Как антенна используется медный проводник длиной 5-15 см. При обнаружении провода будет слышен характерный треск. Легко найти, какая лампа на елочной гирлянде перегорела: возле нее треск прекратится. Пьезоэлемент включен по мостовой схеме. Это позволяет увеличить громкость.

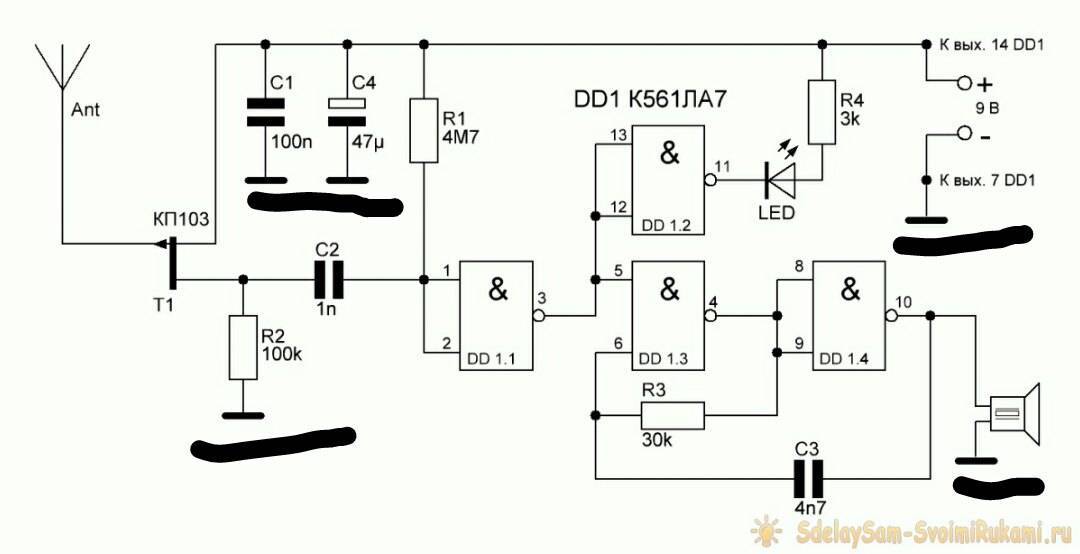

Звуковая и световая индикация
Схема тоже очень проста, собранная на одной микросхеме. Сделать ее своими руками труда не составит.
Особенности: резистор R1 должен иметь номинал не ниже 50 МОм. Светодиод стоит без ограничительного сопротивления: микросхема сама прекрасно справляется с этой задачей.
Лучшие премиальные детекторы скрытой проводки
Представленные ниже 2 прибора для определения скрытой проводки, выбраны из 5 самых популярных аппаратов премиум-класса. Данные устройства отличаются большим набором функций и часто используются для профессиональных работ.
Е121 Дятел
Сигнализатор Е121 Дятел – простой в использовании прибор, предназначенный для применения в профессиональных целях. Детектор работает по электростатическому принципу и позволяет не только обнаружить скрытую проводку, но также и выявить устройства с разрывом заземления, проверить исправность предохранителей, плавких вставок и определить обрыв в проводах, находящихся под напряжением. На передней панели аппарата предусмотрены 4 кнопки для выбора чувствительности, повышающие шансы на успешное обнаружение объектов.
Достоинства
- Понятен в управлении;
- Быстро находит провода;
- Наличие световых и звуковых индикаторов;
- Хорошая глубина поиска – до 50 мм;
- Возможность настройки уровня чувствительности.
Недостатки
Предназначен в основном для поиска проводов под напряжением.
Bosch GMS 120 Professional
Прибор для поиска скрытых проводок профессионального класса Bosch GMS 120 быстро и качественно обнаруживает их под напряжением и с частотой тока 50 Гц. Сканер также позволяет установить место расположения труб, арматуры, металлопрофиля, не обозначенных на чертежах деревянных частей. Корпус тестера выполнен из качественного пластика с прорезиненными участками, что делает его применение удобным и увеличивает срок службы.
Этот искатель скрытой проводки отличается от аналогов наличием сквозного отверстия для обозначения зоны безопасного сверления. Детектор имеет светодиодную подсветку, что значительно облегчает работу в условиях сумерек и плохой освещённости помещения.
Достоинства
- Компактные размеры;
- Хорошо «видит» провода;
- Многофункциональный;
- Простой и понятный в управлении;
- В комплект входит аккумулятор;
- Есть отверстие для нанесения разметки;
- Предусмотрена возможность отключения звукового сигнала.
Недостатки
Высокая стоимость.
Сигнализатор Bosch GMS 120 Professional пользуется заслуженной популярностью у покупателей и имеет преимущественно положительные отзывы. Лишь некоторые пользователи отмечают, что сканер может не совсем точно находить провода под кафельным покрытием. Однако данные условия поиска вызывают трудности практически у всех определителей проводки.
Какой детектор скрытой проводки лучше купить
Особое внимание следует уделить глубине поиска прибором скрытых проводок. Для рядового квартирного ремонта большие показатели не нужны, а вот для качественных профессиональных работ лучше выбрать сигнализатор с максимальным уровнем чувствительности
Некоторые тестеры видят только провода под напряжением, в то время как другие могут различать не только проводку, но и арматуру, крепежные элементы, деревянные и металлические конструкции.
В завершение рейтинга можно сделать следующие выводы:
- Самой бюджетной, но в то же время качественной моделью является детектор MS8902B Mastech.
- Одним из наиболее компактных и удобных в использовании считается сигнализатор Duwi 26032 5.
- Качественно находит провода на значительной глубине сигнализатор DSL-8220S.
- Широким спектром обнаружения и возможностью определения не только проводки, но и месторасположения деревянных и металлических конструкций обладает детектор Зубр.
- Если основная цель – поиск металлических предметов и крепежных элементов, то с этой задачей качественно справится мультисканер TS79.
- Точно определить местонахождение любого провода под напряжением сумеет прибор Е121 Дятел.
- Для профессиональных работ любой сложности подойдёт сигнализатор Bosch GMS 120 Professional.
Решая, какой же в итоге детектор скрытой проводки купить, в первую очередь следует определиться с бюджетом, а уже потом подбирать подходящую по характеристикам модель в нужном ценовом сегменте.
