Делаем мини болгарку своими руками

Принципиальное устройство шлифовальной машинки

Без доскональных знаний конструкции шлифовальных машинок невозможно собрать качественное устройство своими руками. Прежде чем перейти к строению, познакомимся с самыми распространенными типами шлифмашин:

Угловая. Проще говоря, болгарка. Расходными материалами являются диски. Зачистные круги предназначены для шлифования поверхности. Регулировка давления осуществляется вручную.
Ленточная. Обработка поверхности выполняется шлифовальной лентой. Подходит для работ только с плоскими поверхностями.
Дельташлифмашина. Для обработки изделий с криволинейной структурой.
Вибрационная. Оптимально подходит для чистовой обработки ровных плоскостей.

Помимо вышеперечисленных существует еще несколько аппаратов, которые менее распространены:

прямая;
полировальная;
эксцентриковая.

Привод. От его мощности зависит производительность устройства. В аппаратах, собранных своими руками, используют привод электрического типа, однако встречаются пневматические самоделки, работающие от компрессора.
Редуктор. Передает крутящий момент от привода на рабочий инструмент. Базовой частью редуктора является шпиндель.

Рабочая платформа. На нее крепят абразивный материал. Для этого можно использовать круги, ленты, диски.
Корпус. Защищает конструкцию от механических повреждений и пыли, поэтому многие заводские модели оснащены системами пылеулавливания. Материалы, применяемые для изготовления прибора своими руками, как правило, не способны конкурировать с качественными полимерами, которые используют в производстве профессионального инструмента.
Система управления. Включает в себя отключение питания, а также регулировку оборотов абразива.

Монтажные пилы

Особый подтип отрезных маятниковых станков отличается упрощённым устройством и повышенной мобильностью. Монтажные станки не имеют механизма разворота самой пилы и режут заготовку только по нормали.

Устройство в этом случае максимально упрощено, пила, маятник, станина. Диски для резки металла, как правило, абразивные, реже используются твердосплавные.

Привод на диск, у профессиональных отрезных станков, обычно ремённой, это позволяет снизить нагрузку на двигатель, избежать резких рывков.

Ввиду отсутствия жёсткого крепления маятника и заготовки, при работе с отрезными монтажными станками необходимо учитывать следующие нюансы:

Используйте струбцину, для фиксации заготовки в момент резки.
В момент пуска крутящийся момент диска дает сильный толчок пиле, учитывайте это.
При резке монтажным станком на заготовке образуется заусенец, который впоследствии необходимо снимать.

Плюсы и области применения насадки-болгарки

Самодельное оборудование для пилы дает возможность соединить в одной конструкции достоинства сразу 2 механизмов – мощность бензинового инструмента и массу плюсов болгарки. Благодаря такой компоновке, это оборудование способно выполнять множество функций в хозяйстве. Оно может быстро разрезать металлические или бетонные предметы любой формы и толщины в местах, отдаленных от источников электропитания. Насадка-болгарка на бензопилу также имеет ряд других преимуществ:

повышенные показатели мощности – в этом самодельная насадка болгарка в разы превосходит большинство стационарных аналогов;

цена – самоделка стоит в разы дешевле магазинных болгарок;

простота в обслуживании и ремонте – сделав самодельную насадку-болгарку, владелец будет идеально знать ее устройство. Это даст ему возможность быстро устранить любую неисправность оборудования.

В хозяйстве самодельное оборудование может использоваться для разрезания следующих видов материалов:

металла;
природного камня;
железобетонных и бетонных конструкций;
кирпича.

Нередко самодельные насадки используются для зачистки швов, оставшихся после сварки. Для большинства изготовленных насадок используются алмазные или армированные, а также циркуляционные пилы.

1 Модернизируем болгарку своими руками — делаем отрезной станок

Ключевым преимуществом угловой шлифовальной машины является ее мобильность- это компактный инструмент, обладающий крайне широкой сферой применения. Однако есть у нее и недостатки, среди которых трудности в обработке незакрепленных деталей, при резке которых появляется сильная вибрация (может стать причиной разрушения абразивного диска на высокой скорости оборотов) и сложность соблюдения требуемых размеров заготовок при резке нескольких конструкций идентичной длины.

Вышеуказанные недостатки не проявляются при комплектации УШМ отрезным станком, который значительно увеличивает удобство резки как по дереву, так и по металлу. Изготовитель такой станок под болгарку можно самостоятельно, вам потребуется:

профильная квадратная труба 40*40 и 20*20 мм;
прямоугольный профиль 40*20;
металлический уголок 32 мм;
подшипники диаметром 32 мм;
шпильки М12;

В собранном виде самодельный станок для болгарки представляет собой квадратную раму из профиля 40*40 мм, усиленную перемычками поперечными перемычками. На раме закреплено коромысло — механизм удерживающий УШМ, который позволяет в вертикальной плоскости изменять положение инструмента.

Самодельная стойка для болгарки делается по следующему алгоритму:

Первоначально нужно раскроить профиль на отрезки требуемой длины. Для бытовой эксплуатации будет достаточно несущей рамы 1*1 м.
С помощью сварки из профиля сваривается рама, после чего начинаются работы по сборке коромысла. Его длина составляет 70 м, состоит конструкция из двух профилей 40*20, между которыми установлены проставки из трубы 20*20. Ближе к задней части коромысла приваривается перпендикулярная стойка Т-образная стойка, которая будет удерживать узел на несущей раме.
К раме привариваются две параллельные перемычки, на которых фиксируется уголок под крепеж Т-образной стойки с высверленными отверстиями под болты.
В перемычки через подшипники устанавливается коромысло. Тут необходимо используя уровень тщательно контролировать его положение, какие-либо отклонения в горизонтальной плоскости не допустимы, так как они не позволят вам получить точную линию среза.
К передней части коромысла привариваются две параллельные пластины, использующиеся как фиксаторы УШМ, в центре фиксаторы выполняются из шпилек М12. Также необходимо закрепить ручку, посредством которой будет регулироваться положение инструмента в процессе резки.

Полученная в итоге самодельная станина для болгарки достаточно проста в эксплуатации. Вам необходимо установить УШМ в посадочное гнездо, расположиться справа от инструмента, положить на несущую раму заготовку и правой рукой опустить регулировочный рычаг. Сам рез производится в пространстве между поперечными перемычками рамы.

1.1 Циркулярная пила из болгарки

Сделать из УШМ циркулярную пилу еще проще, чем отрезной станок, так как нет необходимости выполнять большое количество сварочных работ. Потребуются следующие материалы:

старый стол;
металлический уголок;
строительные хомуты либо уголок;
шурупы, гайки.

Циркулярный станок из УШМ

Сразу отметим, что тут необходима низкооборотная угловая шлифовальная машина (в пределах 4-5 тыс. об/мин) либо с регулировкой оборотов, поскольку для резки дерева агрегаты с повышенными оборотами не подходят — из-за вращения заготовку будет отрывать от дисковой пилы, что грозит опасностью для оператора станка. Для распилов по дереву имеет смысл использовать УШМ с диском диаметром 150 либо 180 мм.

Циркулярный станок для болгарки легче всего выполнить на основе старого деревянного либо металлического стола. Вам потребуется проделать в столешнице отверстие параллельно одному из ее краев, длина отверстия должна соответствовать длине дисковой пилы УШМ. Болгарку нужно крепить к нижней плоскости столешницы так, чтобы над поверхностью стола возвышалось 2-3 см диска (при необходимости распила крупноразмерных заготовок — больше).

Крепление болгарки

Фиксация инструмента на столе должна быть предельно надежной, чтобы не допустить возникновения вибраций в процессе работы. Лучше всего закрепить ее с помощью 3-4 винтов через сваренные из стального треугольника Г-образные рамки.

Первый вариант — Используя дрель + (Видео)

Первый вариант имеет более простое решение. Допустим, надо изготовить миниатюрный шлифовальный круг, который будет устанавливаться в дрель или шуруповерт. Для этого мы можем взять сломанный диск. На нем с помощью штангенциркуля вычерчиваем круг необходимых размеров. Потом по вычерченному кругу вырезаем будущий миниатюрный диск. В его центре сверлим отверстие, в которое вставляем болтик диаметром 6 мм. Снизу надеваем шайбу и затягиваем гайкой.

Болтик будет являться осью вращения диска. Его мы вставляем в патрон дрели или шуруповерта и зажимаем. Таким инструментом можно резать материалы в труднодоступных местах или имеющих небольшие размеры. Можно шлифовать готовые детали.

Несложно изготовить миниатюрную фрезу для резки мелких деталей из пластмассы или дерева. Для этого берем обыкновенную жестяную пробку от стеклянной бутылки. В центре ее делаем отверстие для установки оси. Осью может служить тот же болтик диаметром 6 мм. Края пробки выравниваем и вырезаем зубчики. Желательно сделать минимальную разметку.

Такая фреза, заряженная в дрель или шуруповерт, способна легко разрезать мелкие деревянные планочки, например, для моделирования. Пластмассы тоже поддаются этому нехитрому инструменту.

Изготовление самодельного станка из болгарки особенности

Изготовить самостоятельно станок из болгарки не трудно самостоятельно. Причем разнообразие вариантов изготовления имеется много, что зависит от имеющихся подручных материалов и воображения. Различают два вида отрезных стационарных станков из болгарки:

Простой — такое название он получил по одной причине, которая заключается не только в простоте изготовления, но и минимализме самого устройства. Инструмент крепится к верстаку при помощи дополнительных материалов, и можно его эксплуатировать
Сложный — такие станки рационально изготавливать, если планируется часто его использовать для разных действий. В большинстве случаев для домашнего гаража хватает простейшего устройства, на изготовление которого уходит немного времени, сил и расходных материалов

Для того чтобы изготовить отрезной станок из болгарки своими руками, понадобятся расходные материалы, которыми являются металлические пластины, а также профиля и крепежные элементы — болты, гайки и шайбы. Из специализированного инструмента понадобится только электродрель и сварочный аппарат. Более детально о том, как изготовить простейший вариант отрезного станка из болгарки, рассмотрим ниже.

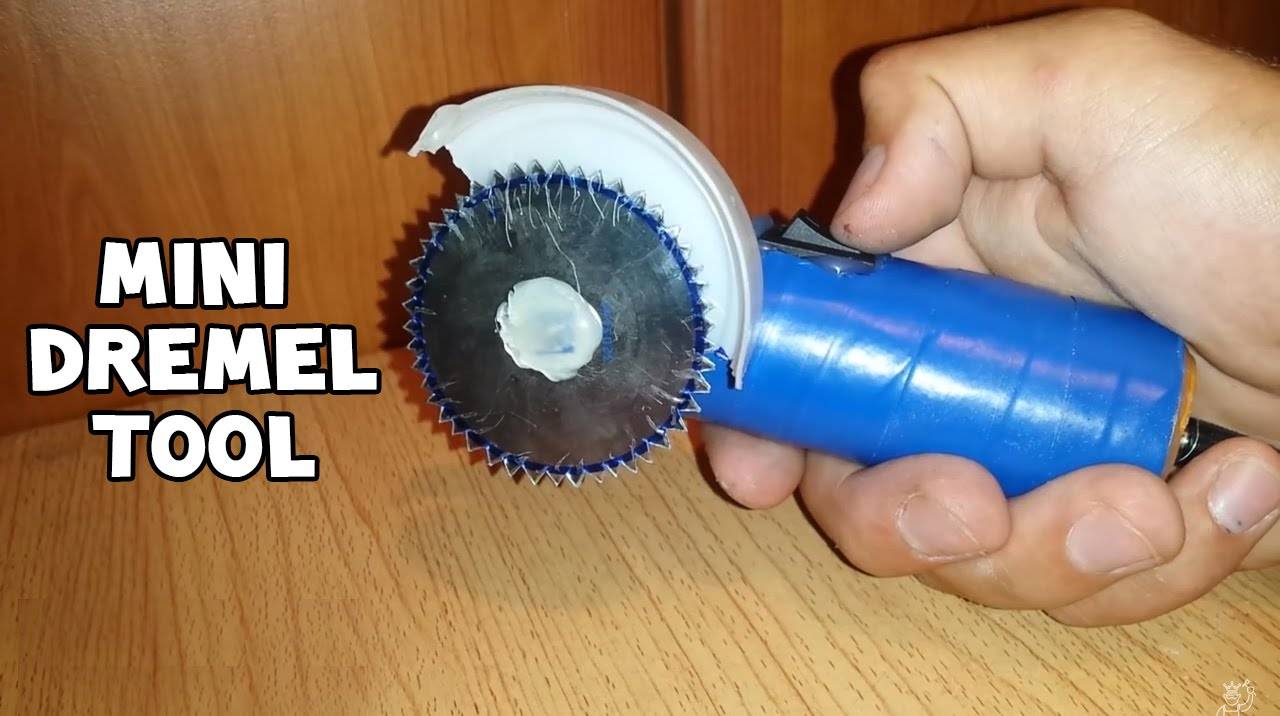

Как сделать мини болгарку своими руками из подручных средств

Такой аппарат, как маленькая болгарка, нужен в том случае, когда гравер имеет дело с маленькими деталями, к примеру, при производстве сувенирной продукции. И все же, как сделать мини болгарку своими руками? Для этого есть два варианта.

Первый вариант – с использованием дрели

Этот вариант достаточно простой. К примеру, необходимо соорудить маленький круг для шлифования, который позже установят в дрель. Возьмите старый или сломанный диск, обозначьте на нем ровный круг, используя штангенциркуль. Вырежьте получившуюся фигуру. В центре необходимо просверлить отверстие и вставить болтик диаметром в 6 мм. Внизу наденьте шайбу и закрепите все гайкой.

Тот самый болтик, который мы вставили в центр круга, станет осью вращения всего диска. Болт крепится в гнездо дрели и плотно зажимается. Дело сделано, теперь смело шлифуйте ваши детали.

Фрезу для разрезания маленьких деталей соорудить совсем несложно. Возьмите металлическую пробку, ее можно найти на стеклянной бутылке, и сделайте отверстие ровно посередине. В качестве оси можно использовать тот же болтик с диаметром 6 мм. Разогните края пробки и отрежьте неровные зубчики. Лучше сделать разметку.

Подобная фреза будет хорошо работать, если зарядить ее в дрель. Прибор с легкостью разрежет мелкие деревянные или пластмассовые детали.

Второй вариант – полная сборка собственными руками

Как же сделать мини болгарку собственноручно от начала и до конца? Если поставлена такая нелегкая задача, то для начала нужно определиться с тем, что послужит для прибора электроприводом. Питание может подаваться из небольшого моторчика от разных устройств – таких, как электрическая игрушка.

Исходя из того, какой мощности вам нужна мини болгарка, ее изготовление может продвигаться в двух направлениях. В первом варианте будет использоваться сетевой источник питания, а во втором случае – прибор станет абсолютно автономным за счет применения батареек или небольшого аккумулятора.

Такие приборы будут иметь разный внешний вид. Автономный прибор потребует дополнительный отсек для батареек.

В качестве корпуса мини болгарки несложно применить трубу из ПВХ. В случае когда труба в диаметре больше двигателя, можно намотать на него изоленту и прикрепить к корпусу, используя клей-пистолет.

В качестве заглушек можно использовать обыкновенные пробки, которые одеваются на эту же трубу из ПВХ. В передней пробке делается сквозное отверстие для вала, а в задней – для провода. На корпусе нужно установить разъем подключения питания – кнопку выключателя.

Если получится закрепить на валу цанговый зажим, то такая самоделка станет идеальным решением. Прием обеспечит использование стандартных боров и нестандартных фрез и дисков. В случае когда установка цангового зажима невозможна, то соединить режущий инструмент и вал можно с помощью двойного контакта из электрической колодки.

Таким же образом изготавливается корпус для самодельной болгарки миниатюрного размера, работающей в автономном режиме. В этом случае при установке аккумулятора нельзя забыть об оборудовании блока батарей. Провода от этого блока подключаются с помощью выключателя, который будет установлен на корпусе агрегата.

И в том, и в другом случае на мини болгарках, собираемых своими руками, можно применять самодельные инструменты или стандартные, промышленные сверла и боры.

Самодельная болгарка работающая от акб вольт

Болгарка – современный инструмент, которым пользуются практически все мастера по железу. Ею режут материал, точат инструменты, шлифуют детали. Но бывают ситуации, когда отсутствует сеть на 220 В или она расположена далеко и не хватает кабеля для подключения.

Выручит самодельная болгарка, работающая от 12 В, которую можно подсоединить к небольшому аккумулятору или к сети автомобиля. В достоинствах такого инструмента – тихая работа, что позволяет использовать его, не боясь проблем с соседями.

Приводом самоделки служит электродвигатель 775, работающий от 12…24 В. У него имеется вентилятор охлаждения, якорь расположен на подшипниках. Все это делает мотор долгожителем даже при активном использовании.

Кроме электродвигателя подготавливают: адаптер для болгарки; разъем, через который подключается источник питания; краску; выключатель; провода; саморезы; винтики. Корпус изготавливают из различных ПВХ-деталей, используемых для устройства водопроводных, канализационных, электрических сетей. Из инструментов пользуются ножовкой по металлу, клеем, дрелью, штангенциркулем, бормашиной, маркером.

Для корпуса (ручки) заготавливают детали из ПВХ: кусок трубы; соединительный уголок на 90°; переходник на меньший диаметр. Переходник приклеивают к уголку, затем к его свободному концу – кусок трубы. Получают изящную ручку.

Делают защитный щиток, который будет предохранять работающего от искр, осколков диска. Используют заглушку из ПВХ 11-сантиметрового диаметра. В ее центре сверлят отверстие диаметром, равным размеру выступающей из корпуса двигателя части (рядом с выходов вала). По сторонам от него устраивают еще два отверстия под крепежные винтики. Через последние к щитку крепят двигатель.

Болгаркой отрезают сегмент (высотой примерно 3,5 см) защитной крышки, формируя рабочую зону для диска. При этом крепежные отверстия должны располагаться параллельно резу и остаться на детали.

Отрезают кусок ПВХ-трубы. Приклеивают его к внешней стороне защитной крышки так, чтобы отрезок не мешал установке мотора. Он в поделке будет находиться внутри этого отрезка, который, кроме того, обеспечивает соединение узла со свободным концом уголка в ручке.

На свободном конце уголка ручки, ближе к изгибу, устраивают по кругу ряд отверстий, которые будут обеспечивать отвод тепла от работающего двигателя. К нему же, ближе к краю, вертикально приклеивают дополнительную короткую ручку из куска трубы меньшего диаметра.

Поверхности всех пластиковых деталей ручки, защитного щитка красят аэрозольной краской. Цвет выбирают из тех, которые нравятся.

Двигатель закрепляют винтами с тыльной стороны защитного кожуха. Вставляют последний в свободный конец уголка на ручке – соединяют детали винтами (лучше, позволяет в дальнейшем разбирать инструмент), склеиванием.

Конец ручки закрывают заглушкой, в которой размещают выключатель, разъем для подключения питания. Под эти детали предварительно устраивают подходящие отверстия; установка разъема на клей. Перед установкой заглушки припаивают провода, идущие от двигателя к разъему.

Вал мотора снабжают адаптером, фиксируя его винтом, имеющем шестигранную головку. Закрепляют диск и пробуют работать.
