Бронза

Производство

Исходным сырьем для бронзы служат чистые металлы либо сплавы, в том числе бронзовые отходы. Второй вариант более обширно распространен, прежде всего, ввиду меньшей стоимости. В качестве флюса, предотвращающего чрезмерно интенсивное окисление расплава металла, применяют древесный уголь. Из всех исходных материалов составляют шихту, рассчитывая ее состав на основе целевых параметров и используемой технологии производства.

Процесс плавки осуществляют в определенной последовательности:

• в предварительно разогретую до необходимой температуры печь (обычно используют электродуговые и электрические устройства ввиду их высокой эффективности) помещают тигель с шихтой;
• после полного прогрева и расплавления металла в его состав включают служащую катализатором фосфористую медь;
• после выдержки добавляют связующие и легирующие компоненты бронзы, перемешивая;
• с целью удаления газовых примесей осуществляют дегазацию путем продувки азотом или аргоном;
• для снижения интенсивности окисления перед разливкой снова добавляют фосфористую медь.

На протяжении всего процесса необходим контроль температурного режима и количества добавляемых в расплав компонентов.

Цена на бронзовый сплав

Современные металлургические заводы и предприятия все больше предпочитают использовать переработку вторсырья для дальнейшего получения из него бронзы, нежели ведение добычи непосредственно из шахт. Связано это с большей экономической эффективностью. Дешевле переплавить уже имеющуюся бронзу, чем осваивать новые месторождения. Это и есть причина постоянных открытий пунктов приема металлолома. Осталось понять, как формируются цены на бронзовый лом.

Существует несколько критериев, по которым формируется стоимость на сплав бронзы:

• Химический состав. Чем больше сплав содержит дефицитных и, соответственно, дорогостоящих металлов в своем составе, тем выше цена бронзы. Сюда относятся медь, олово, бериллий. Содержание алюминия, кремния и цинка наоборот, ведет к удешевлению бронзы.
• Форма лома, т.е. в каком виде поставляется бронза: сетка, проволока, стружка, лист.
• Содержание примесей и внешний вид. Наличие на поверхности бронзовых сплавов полуды и таких примесей как сера, водород, фосфор (свыше 0,5%) отрицательно влияет на стоимость лома.
• Объем поставки. В целом, металлоприемщик отдает предпочтение в работе с ломом весом от 1 тонны. Поэтому чем больше масса партии, тем выше цена на бронзу.
• Месторасположение пункта приема. Разные регионы имеют разные расценки на бронзу. Связано это с соотношением спроса и предложения в конкретном регионе России.

Все вышеперечисленное учтено в государственном стандарте ГОСТ 1639-93. Согласно ему лом бронзовых сплавов подразделяется на следующие категории (в скобках указана ориентировочная ее стоимость за кг):

• Лом А-11-1.Представлен бронзой в виде кусков размерами не более 5х5 см. Засор в сплаве до 3%. (250 руб.)
• Лом А-11-2. Содержание в сплавах меди не меньше 80%. Поставляется кусками не более 5х5 см. В составах данного вторсырья бронзы примесь не должна превышать 7%. (230 руб.)
• Лом А-11-3. входит не менее 70% меди, а засора в сплаве не более 7%. (200 руб.)

Такая высокая стоимость сплава связана с истощением медных руд. По оценкам разных специалистов они должны полностью закончиться через 80-100 лет. Обеднение медных руд, в свою очередь, ведет к увеличению стоимости технологий и бурильного оборудования. Чем глубже руда, тем тяжелее ее оттуда «достать».

Доказательством всего вышесказанного является значение котировок на биржах цветных металлов, которые с середины 2015 года постоянно растут вверх.

Физические свойства

Бронза — сплав меди с такими металлами как олово, алюминий, кремний и т. д. Исключение составляют латуни (сплав меди с цинком) и мельхиоры (сплав меди с никелем).

Металл не поддается термообработке (кроме бериллиевой). Механические свойства полностью определяет химический состав и структура. Бронзовые сплавы имеют более низкую упругость (9000-12000 кг/мм2) по сравнению со сталью.

Значение коэффициента трения практически у всех бронз одинаково. Плотность колеблется в пределах 7500-9100 кг/м3. Температура плавления 880-1060 ºС. Бронза плохо пропускает тепло. Ее коэффициент теплопроводности равен 0,1-0,2 кал/смсС. Электропроводность значительно уступает меди. Значение удельного электро сопротивления бронзового сплава составляет 0,1-0,17 мкОМ*м.

Бронзовый сплав образует на своей поверхности патину. Именно она служит защитой бронзы от дальнейшего разрушения и снижает скорость протекания коррозии до 0,0015 мм в год.

Рейтинг: /5 —
голосов

Основные характеристики

Характеристики и свойства бронзового сплава зависят от 2-х основных факторов – состава и структуры. Как указывалось выше, химический состав рассматриваемого материала разрабатывается для того, чтобы сплав получил определенные механические свойства и эксплуатационные характеристики. Самыми важными из них можно назвать твердость, прочность и пластичность сплава. Корректировать и перестраивать первые 2 параметра возможно за счет изменения соотношения олова в составе. Так, его доля в содержании основного материала связана со степенью твердости и пластичностью.

На показатели твердости и прочности бронзы самое большое влияние оказывает количество бериллия в составе. Определенные марки сплава, в которых предусмотрен названный элемент, могут быть более прочными, нежели нержавеющая сталь. Чтобы добавить пластичности, бериллиевый сплав предварительно проходит этап закалки. При этом важную роль играют не количественные значения вносимых веществ, а степень выраженности свойств, которые запланировано получить в итоге.

Структура бронзового сплава отвечает за вмещаемую способность материи в отношении разных элементов

Данную особенность можно рассмотреть подробнее на примере важного компонента – олова. К примеру, 1-фазная структура имеет не более 6-8% названного элемента

Если превысить его показатели количеством предела растворимости (достигает 15%), то сможет сформироваться 2-я фаза твердого раствора

Если превысить его показатели количеством предела растворимости (достигает 15%), то сможет сформироваться 2-я фаза твердого раствора.

Однофазное сырье характеризуется более высокими показателями пластичности. Двухфазный бронзовый сплав оказывается более жестким, но при этом и более хрупким. Указанные технические характеристики сказываются на дальнейшем применении рассмотренных материалов: так, сырье первого типа больше подойдет для ковки, а двухфазные варианты станут лучшим решением для дальнейшего литья.

Каждый из видов бронзового сплава имеет свои отличительные особенности. Ознакомимся с ними на примере литьевого оловянного материала.

1. Степень плотности сплава зависит от процентного содержания олова – при его доле в 8-4% она будет составлять от 8,6 до 9,1 кг/куб. см.
2. Температура плавления будет находиться в зависимости от состава сплава и может составить от 880-1060 градусов Цельсия.
3. Уровень теплопроводности рассматриваемого материала может достигать 0,098-0,2 кал/см, что является скромным показателем.
4. Электропроводность достигает 0,087-0,176 мкОм*м. Данный показатель также является небольшим.
5. Степень интенсивности коррозии в условиях морской воды равна 0,04 мм/год. Если же сплав находится в обстановке открытого воздуха, то данное значение будет другим и составит 0,002 мм/год.

Классификация бронз по химическому составу

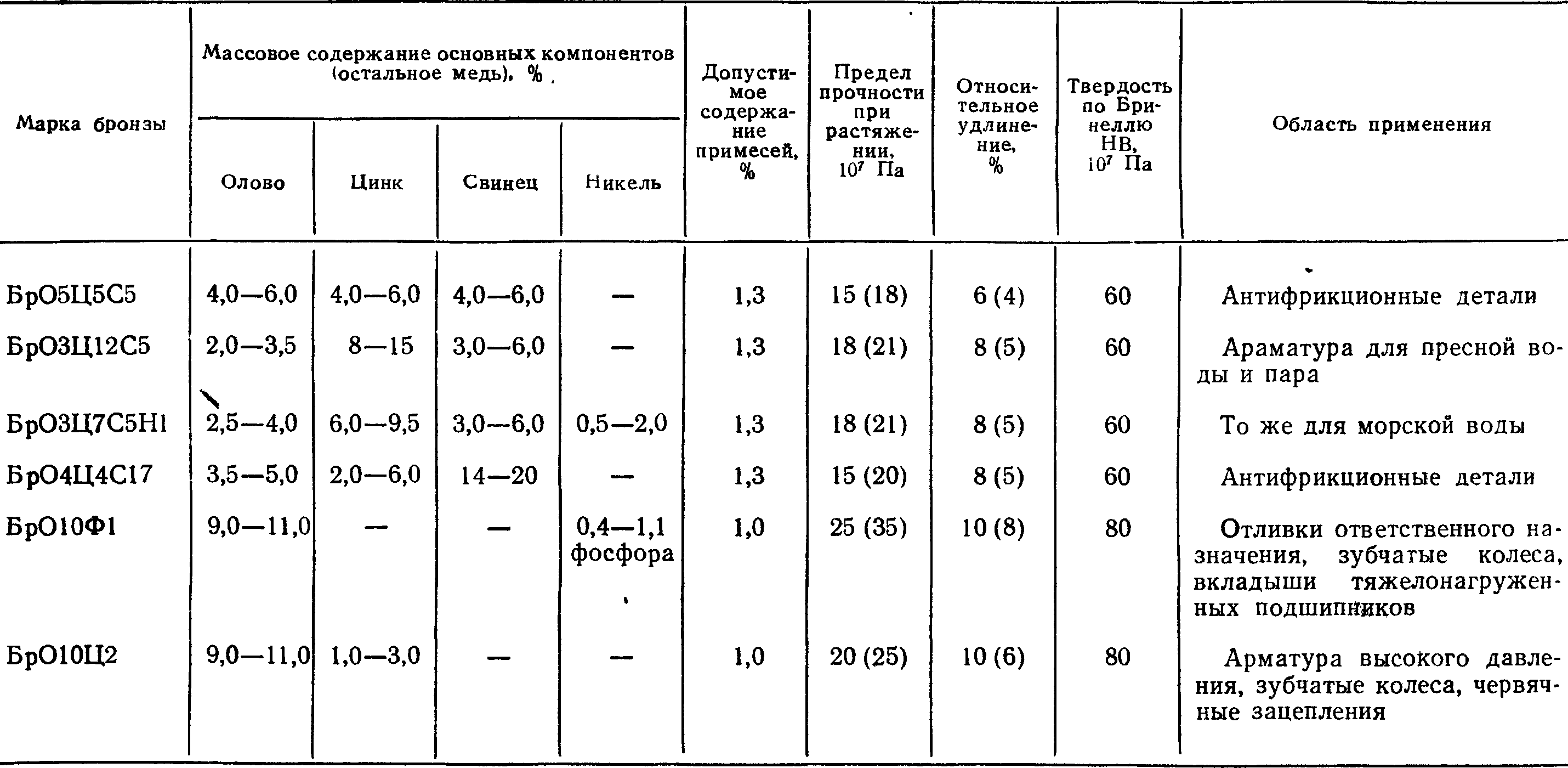

Как понятно из названия, базовым компонентом для оловянных бронз служит олово, а в качестве примесей могут присутствовать цинк, фосфор, свинец или никель. Благодаря большому количеству меди, такие соединения отличаются повышенной упругостью и твердостью, легко плавятся и полируются. В то же время, они с трудом поддаются механической обработке: резке, ковке, прокатке и штамповке. Усадка оловянных соединений очень мала по сравнению с другими и составляет всего лишь 1%. Химический состав регламентируется ГОСТ 613-79 (литейные) и ГОСТ 5017-2006 (обрабатываемые давлением).

Большинство оловянных сплавов пользуются заметным спросом в машиностроении, электротехники, химической и пищевой промышленности. Например, из БрОЦ4-3 изготавливают полуфабрикаты, сварочную проволоку, контакты штепсельных разъемов, пружины и детали химической аппаратуры. Марки БрОЦС4-4-4 и БрОФ7-0,2 используются в производстве прокладок и втулок для высоконагруженных машин, а БрО3Ц7С5Н1 не боится долговременной эксплуатации в масле, паре и пресной воде. Из БрО10Ф1 выпускают венцы червячных шестерен, узлы трения арматуры, нажимные и шпиндельные гайки. Отдельно надо выделить композиции меди с оловом и цинком, имеющие отменную коррозийную стойкость к морской воде и получившие название адмиралтейской бронзы. Они предназначены для создания корабельных корпусов в судостроении.

Безоловянные бронзы обходятся без олова, но по механическим характеристикам ничем не уступают своим визави, а по уровню коррозионной стойкости значительно их превосходят. Они представляют собой простые или сложные соединения меди с алюминием, марганцем, железом, свинцом, никелем или другими компонентами. Величина усадки при кристаллизации у них более высокая, чем у оловянных сплавов. Химический состав соответствующих марок указан в ГОСТ 18175-72 (деформируемые) и ГОСТ 493-79 (литейные).

Массовая доля алюминия в роли основного легирующего элемента для алюминиевых бронз составляет 5-11%. Такое соотношение придает материалу хорошую прочность и устойчивость к атмосферной коррозии, а в среде инертного газа он легко поддается сварке. К основным сферам применения относится электротехника, машиностроение и химическая промышленность. Например, БрА5 востребован для чеканки монет из-за своего отменного деформирования в горячем и холодном состоянии, а высокая антифрикционность позволяет использовать его в узлах трения. БрАМц9-2 обладает значительным сопротивлением при знакопеременной нагрузке, с его помощью создают износостойкие детали, винты и валы и для гидравлических установок. Достойные механические и антикоррозийные свойства популярной марки БрАЖ9-4 востребованы при изготовлении втулок, шестерней и седел клапанов для авиапромышленности.

Первое место по уровню твердости среди медных сплавов занимает бериллиевая бронза. В закаленном состоянии она имеет хорошую технологичность, а в состаренном – высокие механические свойства. Последние можно улучшить путем пластической деформации. Известными представителями данной группы являются марки БрБ2 и БрБНТ1,9, использующиеся для производства износостойких деталей всех видов и пружинящих элементов.

Кремниевые бронзы отличаются высокой упругостью и выносливостью, коррозионной стойкостью и антифрикционностью. Они хорошо поддается обработке давлением и плавлению, упрочняются нагартовкой и термической обработкой. При добавлении никеля улучшается способность материала сопротивляться механическому воздействию. Благодаря подходящим эксплуатационным свойствам сплавы БрКМц3-1 и БрКН1-3 применяются в изготовлении пружинящих элементов в авиации и морском деле.

Свинцовые бронзы считаются прочными, тугоплавкими и устойчивыми к трению. Такие марки как БрО10С10 и БрО5С25 широко используются на производстве сильно нагруженных подшипников.

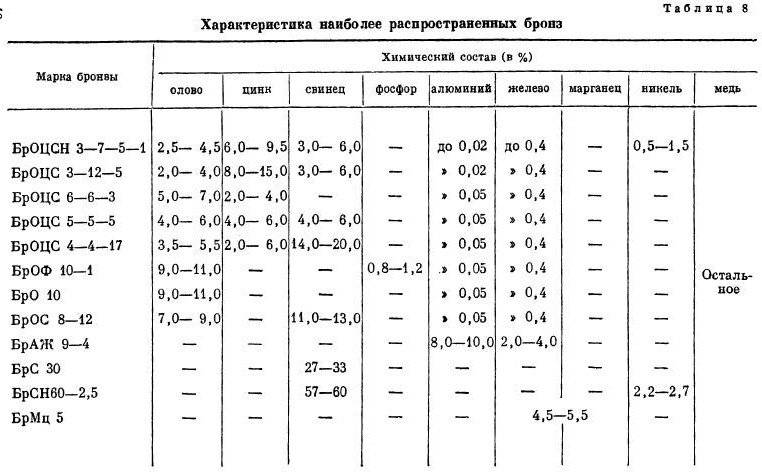

В зависимости от количества компонентов в обозначении материала различают простые (двойные) и сложные сплавы. Первые содержат медь, один базовый легирующих элемент и незначительную долю других примесей, для вторых актуально наличие нескольких основных добавок.

Виды бронзы

Оловянная

сплав меди с оловом

Оловянная бронза с трудом поддается ковке, прокатке, резке, заточке и штамповке и в основном пригодна исключительно для цельного литья. Небольшая осадка (не более 1%) позволяет использовать материал при создании особо точных изделий в художественном литье.

По желанию к сплаву могут добавить другие металлы.

1. Цинк (не более 10%) повышает коррозионную стойкость сплава и используется для создания элементов кораблей и судов, которым придется часто контактировать с морской водой.
2. Благодаря добавлению свинца и фосфора можно существенно улучшить антифрикционные свойства бронзы, также сплав легче обрабатывается давлением и резанием.

Безоловянные

В некоторых случаях применение олова недопустимо. В этом случае на помощь приходят другие металлы, добавление которых позволяет получить необходимые характеристики. И хотя оловянная бронза является эталоном и наиболее востребована, безоловянные бронзы не уступают ей.

Свинцовистая или свинцовая

Свинцовая бронза является прекрасным антифрикционным сплавом, хорошо сопротивляются давлению, обладает повышенной прочностью и тугоплавкостью. Ее применяют для изготовления подшипников, подвергающихся наибольшему давлению при работе.

Кремнецинковая

Бронзу используют при изготовлении пружин, подшипников, решеток, направляющих втулок, испарителей и сетей.

Бериллиевая

Бериллиевая бронза является наиболее твердой из всех видов. Она обладает повышенными антикоррозийными свойствами и жаропрочностью, устойчива при низких температурах, не дают искр при ударах и не магнитятся. Металл закаляют при 750Со — 790Со, состаривают — при 300Со — 325Со. В бериллиевую бронзу иногда добавляют никель, железо или кобальт, чтобы облегчить технологию закалки. Кроме того, никелем можно заменить бериллий.

Материал используют для создания пружин и пружинящих деталей, мембран, для деталей часов.

Алюминиевая

Алюминиевая бронза состоит из меди (95%) и алюминия (5%). Имеет приятный золотой цвет и блеск, выдерживает длительное воздействие агрессивной среды, например, кислот. Сплав обладает большей плотностью отливки, жаропрочностью и повышенной прочностью, хорошо переносит низкие температуры. Из недостатков стоит отметить более слабую коррозийную стойкость, более сильную усадку, а также сильное газопоглощение в жидком состоянии.

Бронзу используют для изготовления деталей автомобилей и в пороховом производстве, выплавляют шестеренки, втулки, монеты и медали.

Остальные металлы

Помимо указанных выше, в бронзе могут присутствовать и другие элементы. Никель и железо увеличивают температуру рекристаллизации и способствуют измельчению зерна. Хром и цирконий снижают электропроводность и повышают жаропрочность бронзы.

Свойства

Характеристики рассматриваемого материала определяются двумя факторами: составом и структурой.

Как было отмечено, химический состав бронзы разрабатывают с целью придания ей требуемых параметров. Одними из основных среди них являются пластичность бронзы, твердость и прочность. Варьировать первые две характеристики позволяет изменение концентрации олова. Так, его доля в составе бронзы связана прямой зависимостью с твердостью и обратной с пластичностью.

Наибольшее влияние на твердость и прочность оказывает концентрация бериллия. Некоторые содержащие его марки бронзы превосходят по второму параметру стали. Для придания пластичности бериллиевый сплав подвергают закалке. При этом основное значение имеют не количественные показатели содержания веществ, а выраженность создаваемых ими свойств. То есть, при одинаковом количестве двух различных элементов, один из них может изменять характеристики материала в значительно большей степени, чем другой.

Микроструктура бронзы

Что касается структуры, она определяет вмещающую способность материала по отношению к элементам. Это можно рассмотреть на примере олова. Так, однофазная структура содержит до 6 — 8% данного элемента. При превышении его количеством предела растворимости, составляющего 15%, формируется вторая фаза твердого раствора. Это влияет на баланс твердости и эластичности. Так, однофазные варианты более эластичны, в то время как двухфазная бронза тверже, но хрупкая. Это определяет дальнейшую обработку: материалы первого типа подходят для ковки, а двухфазные сплавы — для литья.

Далее в качестве примера рассмотрены основные характеристики литьевой оловянной бронзы. Ее плотность определяется содержанием олова и при его доле 8 — 4% составляет 8,6 — 9,1 кг/см3. Температура плавления равна в зависимости от состава 880 — 1060°С. Теплопроводность данного материала — 0,098 — 0,2 кал/(см*с*С). Это небольшое значение. Электропроводность составляет 0,087 — 0,176 мкОм*м, что также немного. Интенсивность коррозии в морской воде равна 0,04 мм/год, на воздухе — 0,002 мм/год. То есть такая бронза обладает высокой устойчивостью к ней.

Основные свойства бронзовых сплавов

Физические свойства могут сильно меняться в зависимости от легирующих компонентов, но тем не менее можно выделить основные общие свойства материала:

• Плотность бронзы составляет от 7800−8700 кг/м3.
• Хорошая износостойкость, низкий коэффициент трения, сопротивление хрупкому разрушению при очень низких температурах (до 250 °С).
• Температура плавления 940−1140 °С.
• Легко поддается пайке и сварке.

Количество чистой меди в составе сплава, помимо физико-химических свойств, влияет на цвет. Так,

золотистый цвет имеют изделия с процентным содержанием меди около 85%. При уменьшении процента меди до 50% может получиться белый цвет, очень похожий на серебро, а при понижении до 35% и менее — черный.

Изготовление бронзы происходит посредством выплавки: исходное сырье помещается в горн или индукционную печь, где оно расплавляется с дальнейшим его перемешиванием и разливкой в требуемые формы.

Отличия по характеру излома и оценке готового изделия

Многие вообще скажут, зачем разбираться латунь это или медь, если два сплава выглядят практически одинаково? Но дело в том, что это важно для многих, в частности для людей, которые будут заниматься изготовлением каких-то скульптур или переплавкой. Соответственно очень часто отличие требуется в том случае, если вы собираетесь сдавать металл на металлолом

Дело в том, что латунь стоит дешевле бронзы, соответственно в пункте сбора металлов могут попросту обмануть, предложить меньшую сумму. Если вес небольшой, то потери будут незначительными, но если у вас довольно большое количество товара, то вы потеряете приличную сумму денег. Стоит отметить, что нет необходимости проводить испытания, достаточно только посмотреть на готовые изделия. В судоходстве практически никогда не используется латунь.

Слесарный инструмент

Этот материал при воздействии морской соленой воды разрушается, соответственно компасы, какие-то детали в кораблестроении используются исключительно бронзовые. Поэтому, если вас пытаются обмануть, настаивайте на проверке товара, или обращайтесь в сертифицированный центр. В них обычно имеются пункты приема, а также небольшие компактные лаборатории. В них могут провести быстрый, простой анализ, и проанализировать товар на лабораторном оборудовании.

Довольно просто различать металлы при просмотре места излома. Латунь ломается довольно мелкими зернами, бронза отламывается крупными кусками, имеет крупную зернистость. При этом цвет излома бронзы с красноватым оттенком, если это латунь, то с белесым или желтоватым.

Фурнитура череп

К сожалению, в домашних условиях эти методы невозможно использовать, из-за отсутствия лабораторного оборудования. Для домашних пользователей доступны испытания с магнитом и стружкой. Они также являются весьма информативными.

Технологии литья бронзовых изделий

Плавка, как и обработка резанием, широко распространенная операция получения деталей. Для плавки рекомендуется использовать индукционные плавильные или тигельные нагревательные печи. Выбор обуславливается экономным потреблением электричества.

Чтобы сохранить химический состав сплавов применяются флюсы. С их помощью можно:

• Защитить внешний слой поверхности расплава:
• от окисления;
• повысить объем годного расплава;
• исключить неметаллические компоненты;

• Дегазировать состав из-за чего снижается образование:
• газовых пор;
• раковин.

Для получения гладких поверхностей на отливке и легкости ее извлечения после охлаждения используются антипригарные краски. Их использование обеспечивает:

• смазку пресс-форм;
• защиту от разрушения при контакте с расплавом;
• отсутствие пригаров.

Читать также: Механизм переключения скоростей на мотоблок

Литье под давлением

Литье под давлением происходит при воздействии избыточного или недостаточного (вакуумического) давления. Для подачи расплава под избыточным давлением используется прессовый принцип. На поршень действует усилие от гидро- или пневмосистемы. Высокая скорость подачи наряду с высокой вязкостью создают высокое давление, позволяющее полностью заполнить форму. У полученных отливок высокая точность и мелкозернистая структура.

За счет вакуумного всасывания расплав втягивается в форму кристаллизатора.Охлаждение происходит к центру формы. Требуемое количество расплава втягивается за определенный промежуток времени.

После восстановления нормального (атмосферного) давления излишки расплава стекают. После охлаждения за счет усадки деталь самостоятельно извлекается из формы. Автоматизация процесса вакуумного всасывания позволяет заполнять форму в минимальное количество времени, вплоть до 0,1 секунды.

Центробежное литье

Целесообразно использовать центробежное литье, разливая бронзу и латунь при изготовлении деталей типа тел вращения. Формирование деталей происходит на машинах с горизонтальной и вертикальной осями вращения. На машинах с горизонтальной заливкой отливают:

На машинах с вертикальной заливкой отливают:

• шестерни;
• червячные колеса;
• гребные винты.

центробежное литье

В основе технологии лежит центробежная сила, которая образуется при вращении формы. Расплав уплотняется под действием сил, вытесняя сторонние компоненты.

Художественное литье

Современные тенденции диктуют применять литье не только при производстве деталей к механизмам и агрегатам, но и при получении элементов интерьера. Так, используя технологию художественного литья можно изготавливать:

• барельефы, скульптуры;
• элементы оград, решеток, ограждений ворот;
• сувенирную продукцию;
• светильники, бра;
• элементы интерьера.

Этапы технологии получения отливок следующие:

• изготовление модели;
• изготовление формы;
• подготовка формы;
• плавка шихты;
• подготовка расплава к заливке;
• охлаждение;
• извлечение из формы;
• обрубка;
• чистка и придание товарного вида.

Готовые отливки, по замыслу мастера, соединяются в единое изделие, если оно является многокомпонентным. После чего могут хромироваться, никелироваться, покрываться патиной и другими металлами.

Особенности бронзы и свойства

Основные свойства всех бронзовых сплавов — это пластичность и твёрдость. В зависимости от соотношения основных и дополнительных компонентов, можно получать большое разнообразие новых свойств. Кроме того, количество меди в сплаве определяет его цвет.

Так, золотистая бронза получится, если в составе сплава будет около 85% меди, а при уменьшении её количества до 50% получится сплав, имеющий серебристый цвет. Уменьшение же количества меди до 35% и ниже приведёт к получению на выходе серой и даже чёрной бронзы, а увеличение количества меди до 90% и выше приведёт к образованию красной бронзы.

Одной из старых марок бронзовых сплавов является колокольная бронза, применяемая и поныне для литья колоколов. Она содержит 20% олова и 80% меди. Её недостаток — повышенная хрупкость из-за наличия в сплаве большого содержания олова.

Как уже было упомянуто выше, наиболее используемыми являются сплавы меди и олова с добавлением небольшого количества других компонентов. Широкое применение таких сплавов обусловлено, прежде всего, исторически сложившимися причинами, которые привели к вытеснению мышьяковой бронзы из производства.

Такими причинами являются следующие:

• выработка за многие века месторождений теннантита и других блёклых руд, богатых медью и мышьяком. Такие руды были наиболее удобны для выделки мышьяковой бронзы, так как залегали не очень глубоко, что делало процесс производства более дешёвым по сравнению с другими источниками меди и мышьяка;
• высокая токсичность производства такой бронзы, вызванная наличием в месторождениях мышьяка, что с неизбежностью приводило к потере здоровья и дальнейшей способности трудиться у опытных металлургов и кузнецов;
• непригодность металлургического брака и сломанных изделий из мышьяковой бронзы для дальнейшей переплавки на сортовой металл. В лучшем случае такие изделия шли на изготовление бижутерии или неответственных деталей.

Пришедшие на смену мышьяковым бронзам сплавы меди и олова хоть и отличались большей дороговизной производства, но были экономически предпочтительны, так как развитие гужевого транспорта и налаживание вследствие этого торговых связей между городами и странами приводило к увеличению импорта немышьяковой бронзы.

Виды бронзы и характеристики

Развитие же крупного промышленного производства вообще привело к тому, что оловянные бронзы стали чуть ли не самым массовым видом бронз. И лишь в последние сто лет этот вид стали вытеснять сплавы меди с заменителями олова, такие как алюминиевые, кремниевые и, особенно, бериллиевые бронзы.

Таким образом, существуют следующие виды:

1. безоловянная. К ней относят бронзу, в которой вторыми компонентами являются алюминий, кремний, бериллий и другие металлы и неметаллы. Каждый из этих компонентов придаёт ей особые свойства. Например, алюминий наделяет сплав повышенными антифрикционными свойствами и высокой коррозионной устойчивостью, бериллий повышает прочность и твёрдость, а кремний и цинк улучшают её текучесть и устойчивость к истиранию;
2. оловянная. Медно-оловянный сплав, в котором медь преобладает. Является одним из первых, освоенных человеком. Обладает высокой, по сравнению с чистой медью, твёрдостью и прочностью, а также более легкоплавка. В таких сплавах олово всегда является вторым по количеству после меди и основным легирующим компонентом.

Третьими же по количеству являются такие дополнительные компоненты, как мышьяк, цинк и свинец. Этот металл из-за очень низкой усадки в основном предназначается для литья, так как с трудом поддаётся обработке давлением, резанию и заточке. Даже склонность к ликвации и низкая текучесть не мешают использовать этот сплав для изготовления конфигурационно-сложных отливок, в том числе и в художественном литье.

Бронза с добавлением цинка носит название «адмиралтейской» и используется для изготовления деталей, имеющих частый или постоянный контакт с морской водой (судостроение). Такая особенность связана с тем, что цинк придаёт сплаву повышенную коррозионную стойкость в указанной среде.

Однако, для придания бронзе коррозионной стойкости в солёной морской воде её всё чаще обогащают алюминием и никелем. Такие сплавы, часто называемые «морскими», идут на изготовление элементов нефтяных платформ, работающих на морских и океанских шельфах.

Чтобы придать бронзе дополнительные характеристики, в неё легируют небольшие количества фосфора, серебра, цинка, мышьяка, марганца и других компонентов. Так, внесение небольшого количества серебра повышает электропроводность бронзы и делает её сравнимой с электропроводностью меди.
