Алмазный канат для резки железобетона

Советы по применению

— Уделяйте внимание надежной установке машины и отклоняющих роликов.
— Уделяйте внимание направлению движения каната (стрелка) или конуса колец (перлин).
— Закручивайте канат против часовой стрелки для того, чтобы обеспечить равномерный износ.
— Избегайте использования каната длиной менее 7м, так как слишком короткая длина приведет к не круглому износу колец.
— Скруглите углы на конструкции перед началом работы.
— Уделяйте внимание достаточной подаче воды.
— Запускайте канат без нагрузки для того, чтобы избежать его зажима, если возможно при очень небольшой скорости движения каната.
— Скорость каната должна составлять 20-30 м/с, более высокая скорость каната — больший риск разрыва каната.
— Работайте при пониженном давлении подачи при малой длине резания, в противном случае высокое контактное давление приведет к чрезмерному износу.
— Никогда не используйте вместе канаты с разницей в диаметре более 0,2 мм (результатом такого использования будет зажим в резе).
— Сохраняйте абсолютно безопасное расстояние и используйте защитное оборудование для того, чтобы не подвергать опасности людей при возможном разрыве каната, см. руководство по эксплуатации, разработанное производителем.
— Храните канат в сухом, защищенным от света месте во избежание коррозии несущего каната и ломкости резины — ржавление каната ведет к разрывам.

Варианты резки бетона

Классический вариант резки бетона, это резки при помощи машин и аппаратов, так называемой, алмазной резки. Заключается данная технология в циркулярной резке бетона при помощи дисковых пил с прочным (алмазным) напылением на режущей кромке. Данная технология резки бетонных конструкций имеет широкое распространение, однако имеет ограничения по глубине резки.

Альтернативой алмазной резки бетона, является канатная резка бетона. Представить канатную резку бетона очень просто, достаточно вспомнить, как режут большие брикеты сливочного масла, используя леску или струну.

При канатной резке бетона, режущим элементом является мощный стальной канат с искусственным алмазным напылением. Канат бетонной резки обхватывает или обвивает конструкцию из бетона, совершает поступательные движения по направлению разреза, прорезает бетон.

Канат приводит в движение специальная установка, на гидравлическом приводе. Один или два каната находясь в постоянном натяжении, двигаются по роликам машины, делая аккуратные разрезы в бетоне.

Стоит отметить, что технология канатной резки используется для резки мрамора, кирпича, другой каменной кладки.

Особенности метода

Для того, чтобы ощутить все преимущества канатной распиловки. Необходимо строгое следование технологии. Для разных типов материалов скорость вращения троса разная, чем ниже скорость, тем быстрее стирается канат, если скорость Выше необходимой для данной породы, канат может «замылиться», и чтобы потом вновь начать работать данным тросом его необходимо перевскрыть, — потеряв при этом уйму времени и ресурса каната.

Канат необходимо закручивать.

Часто наши клиенты пренебрегают закручиванием или относятся к ней не серьезно. Но от правильной закрутки, зависит правильный износ троса, — ведь если трос стирается не равномерно, впоследствии Вы так же будете терять деньги, т.к. канат не будет вырабатывать свой ресурс до конца.

Недостаточное давление

Часто наши клиенты, чтобы добиться увеличения ресурса алмазного каната, специально занижают производительность, но для правильного вскрытия каната, давление необходимо. Поэтому и в этом пункте следует строго следовать инструкции.

Как разрезать конструкции

Для того, чтобы разрезать какую-либо конструкцию, необходимо закрепить на ней канат ровно на линии будущего среза. Механизм, в свою очередь, создаёт сильную натяжку троса, вплоть до того, пока он не начинает разрезать стенку. В тех случаях, когда нужно создать углубление в железобетонной стенке, необходимо просверлить в ней специальные отверстия, куда в дальнейшем нужно вставить режущий канат. Затем концы троса соединяются, создавая замкнутую цепочку. После этого необходимо установить систему роликов, которая обеспечит движение троса. Далее, принцип работы механизма остаётся такой же, как и раньше. Трос натягивается и вырезает нужный кусок поверхности. Благодаря этой технологии в железобетонной стенке, даже очень прочной, легко создаётся углубление необходимых размеров. Кроме того, при использовании этого метода резки бетона, значительно упрощается дальнейшая подготовка конструкции, так как срез краёв получается очень ровным и гладким.

Конечно, использование этой методики очень дорого обойдётся. Но именно благодаря ей вся работа будет сделана в кратчайшие сроки и очень точно.

Если вы ищете бригаду для проведения канатной резки бетона, обратите внимание на наши приемлемые цены. С нашим опытом и современным оборудованием мы гарантируем вам качественное выполнение работы

Чем отличается дисковая алмазная резка от канатной.

Канатную резку используют, когда необходимо пропилить каменный блок или бетонное сооружение большого размера, диск при работе будет ограничен фланцем, т.е. максимальная глубина, которую может пропилить диск, равна расстоянию от края диска до фланца (обычна глубина распиловки диска вычисляется по формуле: Диаметр диска /3, вычисляя по этой формуле Вы точно не ошибетесь в выборе диаметра диска).
При распиловке канатом требуется меньше воды, нежели при распиловке диском.
Если сравнить распиловку каменных блоков, — то для дисковой распиловки требуется более мощный двигатель, когда для канатной требуется менее мощный мотор

Это особенно Важно, если в Вашем цеху не хватает мощности.
Дисковая распиловка блоков более шумная по отношению к канатной распиловке, — это особенно Важно, когда Ваш цех находится рядом с жилой зоной.
Себестоимость затрат на инструмент на распиловку 1 кв. метра канатом Выше, нежели распиловку той же площади диском.
При распиловке диском большого диаметра на качество получаемой заготовки влияет качество пайки, — от квалификации пайщика и/или его настроения зависит будет ли плита в дальнейшем давать отклонение и/или делать Брак

При канатной резке такой проблемы не возникает, т.к. от оператора требуется лишь «обжать» канат по инструкции и соблюдать технологические режимы.
Точность распиловки диском Выше, чем точность распиловки канатом.
Канатная резка дает Вам возможность выпиливания криволинейных форм (если Ваша машина это позволяет)

Цена ошибки: когда Ваш оператор на дисковой пиле д. 3000 мм, систематически нарушает технологию распиловки, — это может привезти к деформации дорогостоящего корпуса диска, а в случае с канатом, когда речь идет об одноканатной распиловке, когда так же присутствует нарушение технологии распиловки, в случае повышенной нагрузки на трос, — повышенного давления (возникают когда пытаются пилить быстрее положенного), — он рвется, но зачастую его можно заново «обжать» (срастить). (Справка: канат может рваться не только из-за повышенного давления, но это уже тема другой статьи). Кроме того, зачастую в Цеху нет собственного пайщика и когда сегмент на корпусе диска подходит к концу, — необходимо вызывать стороннего специалиста, который в высокий сезон может быть занят, — и как следствие станок может «простаивать», а в случае с канатом – такой проблемы не возникает.

Виды пил для резки бетона

При проведении ремонтных или строительных работ, кроме канатных пил, используются и другие пилы по бетону. В настоящее время для обработки бетонных конструкций используют специальное и ручное оборудование. К специальному относят стенорезчики и швонарезчики.

Ручные пилы могут иметь привод:

электрический;
гидравлический;
бензиновый.

Ручные пилы для резки бетона применяют в том случае, когда необходимо сделать проемы в стенах небольшой толщины

Как правило, с электроприводом производятся цепные и сабельные пилы, похожие на электролобзик. Цепные пилы обладают непревзойденными характеристиками по скорости, экономичности и удобству работы. Самой безопасной, универсальной и простой в использовании является цепная пила по бетону ics. С помощью такого инструмента можно очень быстро и эффективно выполнить работу любого вида – будь то резка малых отверстий, устройство идеальных углов или снос целой стены. Если же речь заходит о реконструкции, спасательных работах, благоустройстве территории, то цепная алмазная пила по бетону просто незаменима.

Гидравлический привод чаще всего устанавливают на цепных и дисковых пилах. Цепная пила по бетону ручная осуществляет разрезание бетонных поверхностей цепью с подачей воды по длине всего реза. Вода снижает температуру нагрева рабочего инструмента и вымывает грязь из области реза. Дисковая пила по бетону с гидравлическим приводом может использоваться при проведении строительных работ под водой.

Пилы для резки бетона с бензиновым приводом могут оснащаться и цепями, и дисками. Бензиновая циркулярная пила по бетону является универсальным инструментом. Ее очень часто используют для того, чтобы устранить завал и проникнуть в здание после землетрясения. Но самый серьезный недостаток бензиновых пил заключается в том, что при их работе возникают выхлопные газы, а это ограничивает применение данного оборудования внутри зданий. Поэтому для работы во внутренних помещениях чаще всего применяется пила по бетону электрическая. Питание оборудования может производиться от стационарной розетки или от аккумулятора.

Пилы для резки бетона производятся очень многими фирмами и с довольно широким ценовым диапазоном. Например, сабельную пилу DeWalt можно приобрести за 2000 рублей, а более солидное оборудование этой же марки обойдется примерно в 10000 рублей.

Устройство и возможности установок с режущим алмазным канатом

Для данной разновидности инструмента характерно высокое значение коэффициента трения между канатом (иногда его называют проволокой) и разрезаемым материалом.

Для этого устройство реза включает в себя:

Ведущий шкив.
Ведомый шкив.
Узел натяжения.
Силоизмерительное устройство.
Привод.
Корпус.

Канатная система рассчитывается на определённый диапазон железобетонных блоков, но может использоваться также и для резки гранита или высокопрочной стали. Алмазный канат для резки железобетона не имеет ограничений по глубине реза или по профилю заготовки.

Станки с инструментом в виде алмазного каната выпускаются двух типов – с электромеханическим и гидравлическим приводом. Первые обычно имеют стационарное исполнение, вторые, ввиду своей компактности и гибкости, применяются непосредственно на стройплощадках. Резка может быть «сухой» и «мокрой».

Сфера применения алмазной канатной резки бетонных конструкций

Прорезание любых видов проемов в бетоне, в материале любой толщины, любого назначения;
Резка кирпичных стен, высокоармированного материала и монолитного бетона;
Резка колонн, опор и балок;
Коррекционные работы на этапе бетонирования, в том числе демонтажные работы;
Резка бетона в условиях ограниченной шумности и в условиях ограниченной площади размещения режущего оборудования;
Демонтаж старых зданий расположенных в жилых районах;
Резка бетона вплотную к соседним бетонным конструкциям;
Резка бронекамер и хранилищ материальных ценностей банковских учреждений;
Резка ниш всевозможного назначения: под сейфы, мебель и т.п.;
Резка отверстий всех видов конфигурации;
Резка ригелей и фасадов;
Резка мостовых опор, причалов, пирсов, затонувших судов и других подобных работ в условиях «под водой».

Технология алмазной канатной резки имеет лишь несколько принципиальных недостатков, в числе которых: относительно высокая стоимость работ, необходимость наличия специального дорогостоящего технологического оборудования и определенное время на разворачивание режущего инструмента и проведение подготовительных работ.

Канатные машины

Многие виды тяжелой промышленности, химические и металлопроизводства (нефтяные установки, ядерные объекты) подразумевают резку проемов в толстых стенах, резку труб и демонтаж крупных бетонных конструкций. Для эффективного и быстрого выполнения таких процессов требуются канатные машины. Благодаря легкости в эксплуатации и гибкости канатные машины Husqvarna подходят для любых объемов работ. У всех канатных машин уникальная конструкция, в которой контролируется трение между канатом и приводным шкивом, что облегчает процесс резки. Широкий диапазон резки и универсальность определяет их высокие характеристики на строительном рынке и промышленных производствах. С помощью канатной машины возможны такие процессы, как – резка фундаментов, мостовых конструкций, резка толстых стен и проемов с прямыми углами или любыми заданными, глубокая канатная резка в стесненных условиях. Машины легко установить на заготовку и осуществлять резку справа или слева. Модель Husqvarna CS 2512 обладает достаточно компактными параметрами для работы в ограниченном пространстве, в том числе поворотными шкифами для универсальной вертикальной или горизонтальной резки. Там, где необходима точная резка машина оптимально подойдет. Конструктивные особенности модели Husqvarna CS 10 делают ее универсальной на производствах, где необходима установка на заготовке, например на трубах. Так же такая модель используется в ограниченном пространстве и для небольших по объему работ, за счет модульного строения конструкции. Легко разбирается и устанавливается (вертикально или горизонтально). Штанга у канатных машин имеет цилиндр, который поддерживает натяжение каната в магазине, что необходимо для управления резанием и гашения рывков и ударов. Для выполнения универсальной канатной резки стен может взаимодействовать с стенорезными машинами WS 482 HF и WS 440 HF и блоками питания PP 480 E и PP 440 HF. Осуществляет «сухую» резку, тогда, когда необходимо отсутствие отходов и загрязнений. Для канатных машин Husqvarna производит широкий спектр алмазных канатов. Спеченные в вакуумной среде канаты имеют высокую скорость резки, повышенный ресурс. Используются для работ в тяжелых и экстремальных условий, на производстве и работах повышенной сложности и точности. Чаще всего приобретаются для сухой резки железа. Канаты с замкнутой петлей — это канаты, не имеющие стыка и не выходящие из строя для резки стали, многослойных и полных конструкций. Подходят для использования на толкающих и на обычных тянущих канатных машинах. Спеченные канаты являются самым высокоэффективным канатом для долгих и производительных работ. Основной материал для использования – это железобетон низкой и средней твердости.

Цены

Материал	Цена
Кирпич	от 6000 руб/м2
Бетон	от 13500 руб/м2

Отсутствие ограничений по толщине стен

Толщина стен в отдельных случаях может быть очень большая. И тогда обычная установка для резки бетона оказывается малоэффективной, а выполнение работ затруднено. Это актуально не только при прорезании проёмов, но и про демонтаже толстостенных конструкций. Использование резки канатом позволяет сделать прорезь почти любой толщины.

Высокая скорость работы

Стальной канат с алмазным покрытием позволяет обеспечить быстрое выполнение поставленных задач. Если нужно выполнить работу в сжатые сроки, то более удачной технологии просто не найти.

Точность и ровная резка канатом

Пропил, сделанный с помощью каната, всегда точный. Его не нужно дополнительно шлифовать, нет необходимости выполнять дополнительные работы по выравниванию поверхности, а можно сразу приступать к следующему этапу. Например, если делается прорезание дверного проёма, то следующие этапы – укрепление этого проёма, а затем навешивание двери.

Отсутствие ударов

Ещё одна особенность канатной резки бетона состоит в том, что стена не подвергается разрушению. Многие технологии неизбежно связаны с ударами или вибрацией. Пробивание небольшого проёма может привести к уменьшению прочности всей стены, к тому, что какие-то элементы обрушатся или отслоятся, а то и пройдёт крупная трещина. Или мелкая невидимая трещина, которая в один прекрасный день расширится. Современные технологии 21 века позволяют избежать таких побочных эффектов и сделать всё максимально щадящим способом.

Отсутствие пыли и шума

Также резки бетона канатом не связана с большим количеством пыли и строительного мусора. Существует метод, предполагающий использование воды, чтобы пыль не разлеталась и не оседала на окружающих предметах.

Что касается шума, то резка алмазным канатом, конечно, не бесшумная, но и не настолько громкая, как, например, отбойные инструменты. Это удачное решение, когда нужно проводить работы в жилом районе или в офисе, где работают сотрудники других фирм, а провести полную эвакуацию всех на время ремонта невозможно. Быстрая и достаточно тихая работа по разрезанию бетона стальным канатом в этом случае намного более предпочтительна, чем использование для этих целей отбойного молотка, при котором потребуется не несколько часов, а несколько дней.

Проведение работ под водой

Технология резки канатом применяется не только в воздушной, но и в водной среде, для распиливания опор мостов и других подобных бетонных сооружений. В этом случае заменить данную технологию обычно нечем, не выходя на другой уровень бюджета, и это тоже делает её популярной для многих ситуаций.

Как выглядит установка

Она имеет достаточно небольшие размеры, хотя и больше, чем пила с алмазным диском. Туго натянутый стальной канат и является режущим элементом установки, двигаясь с высокой скоростью. Почему такая резка называется «алмазной»? Потому что канат имеет алмазное покрытие. Это очень актуально, когда нужно резать такой прочный материал, как бетон. Скорость выполнения работ высокая.

Стоит отметить, что прежде чем начать работать алмазным канатом, в начале применяется алмазное сверление для создания отверстий.

Наиболее распространенные методы резки

С особенностями и основными преимуществами разобрались. Теперь можно переходить к самому интересному – методикам и оборудованию. На сегодняшний день чаще всего используется три метода: распил «канатом», распил при помощи стенорезного оборудования и распил ручными инструментами. Рассмотрим каждый способ по отдельности.

Алмазная резка железобетона канатом

В данном случае резка осуществляется с помощью специального троса-каната. Трос выполнен из специально подготовленного металла, при этом по всей длине на него надеты небольшие кольца с алмазным покрытием. Именно за счет этих колец и производится резка.

Принцип работы заключается в следующем: в конструкции, которую необходимо разрезать сверлиться отверстие соответствующего диаметра. Далее в это отверстие продевается алмазный канат. Таким образом, создается замкнутый контур, который подсоединяется к установке с электроприводом. Вместе с тем в ходе работы на место реза подается вода, которая охлаждает канат и быстро отводит отработанный железобетон.

Следует обратить внимание, что для работы подобного рода оборудования требуется наличие трехфазной электросети напряжением 380В. Поэтому, применение канатной алмазной резки в большинстве случаев ограничено. Для наглядности предлагаю вашему внимание видео о самом канате и технологии

смотрим:

Для наглядности предлагаю вашему внимание видео о самом канате и технологии. смотрим:

Использование стенорезного оборудования

Стенорезное оборудование – установка с электроприводом, посредством которого в движение приводится режущий элемент – диск с алмазными режущими элементами. В большинстве своем максимальный диаметр диска, который может быть установлен, составляет до 1,5 м. Соответственно, максимальная глубина реза может быть до 60см.

Сам процесс выглядит следующим образом: в том месте стены, где это необходимо, устанавливают так называемую направляющую рельсу. На эту рельсу монтируют само оборудование с алмазным диском. Перемещаясь по рельсе диск вырезает требуемую площадь стены.

Как и в случае с канатной алмазной резкой железобетона, стенорезные установки требуют наличия мощной трехфазной электросети. Опять же, это ограничивает применение такого оборудования при бытовом ремонте (например, при перепланировке квартиры).

Смотрим установку в процессе работы:

Ручные инструменты для резки железобетона

Здесь речь идет о применении ручного инструмента с установленным на нем алмазным диском относительно небольшого диаметра (20-80см). В принципе это «болгарка» больших размеров и большой мощности.

Кстати, существуют не только электрические, но и бензиновые резчики. Они, как правило, применяются для выполнения работ, связанных с демонтажем различного рода бетонных стен, фундаментов, перекрытий и т.д.

Принцип действия прост – по заранее намеченным линиям производится распил того или иного материала. Единственный недостаток – повышенная опасность. Работать с подобным инструментом без наличия навыков и опыта категорически запрещено.

Вот собственно и все. Если у вас остались какие-либо вопросы, касающиеся темы «Алмазная резка железобетона» и соответствующего оборудования, оставляйте их в формате комментария. Будьте уверены, вы получите ответ на интересующий вас вопрос.

Это интересно:

Опалубка для круглых колонн
Буронабивные сваи: технология

Автор —

Какие бывают алмазные канаты

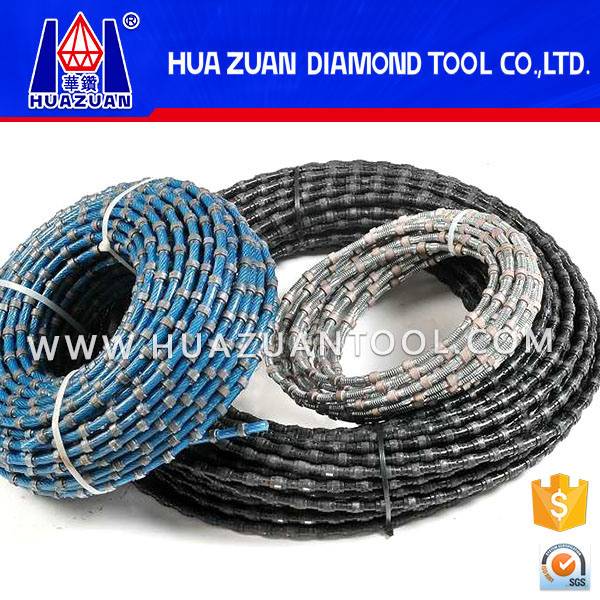

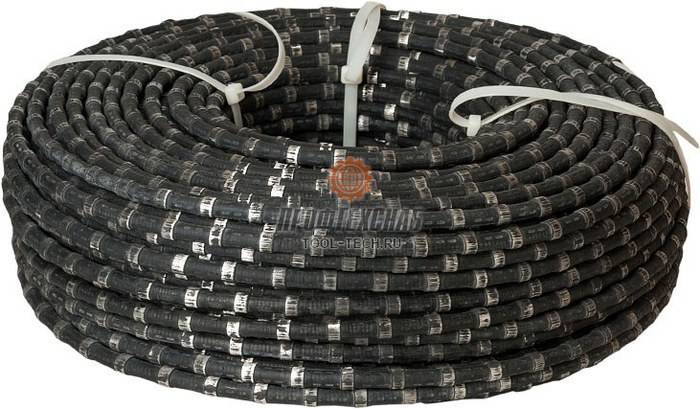

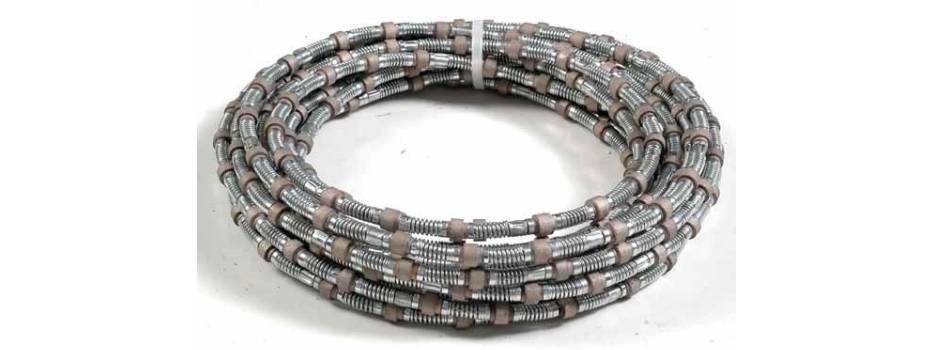

Что такое алмазный канат? Гибкий режущий алмазный инструмент. Представляет собой прочный многожильный стальной трос с закрепленными на нем режущими алмазными втулками (перелинами) Бывает простой и гальванический. Если алмазная крошка закреплена в режущих сегментах хаотично – путем спекания связывающих металлов с алмазами, то это простой алмазный канат.

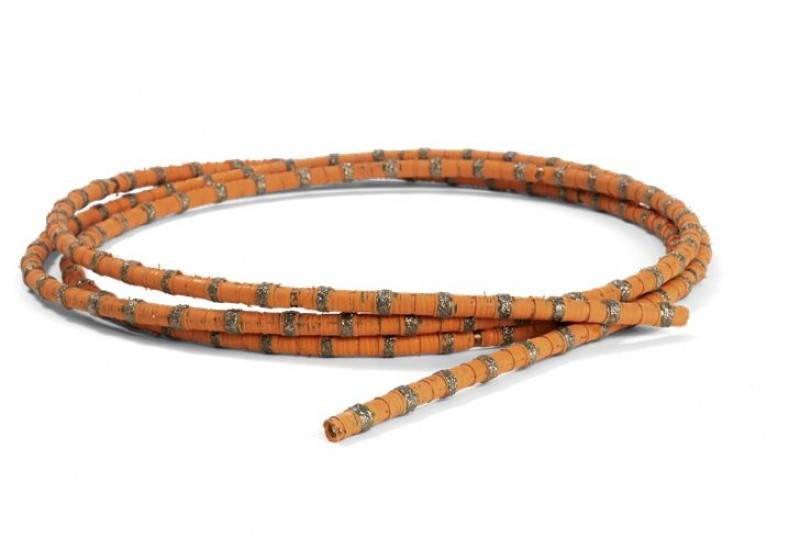

Гальванические алмазные канаты, это продукт усовершенствования технологии. Алмазы расположены слоями, их порядок обеспечивает электролитическое осаждение связывающего металла. В таких сегментах равноудаленные алмазы изнашиваются одновременно всем слоем, что обеспечивает равномерный уровень работы, влияет на увеличение рабочего ресурса каната.

Резка алмазным канатом осуществляется при помощи роликовой системы с гидравлической станцией, что в комплексе называют алмазной канатной машиной. Выпускаются алмазные канаты для бетона, железобетона и камня, как правило, имеют цветовую маркировку. Канаты могут иметь разный диаметр, степени и методы защиты троса. Правильный подбор расходного материала способствует качественной работе и продлению ресурса инструмента. Сама алмазная резка осуществляется следующим образом:

Роликовую систему устанавливают так, чтобы канат протягивался сквозь отверстие, проделанное алмазной коронкой или алмазным сверлом.
Канат продевается, соединяется специальным крепежным элементом, далее ролики приводят его в движение, которое и осуществляет резку. Принцип пиления, напоминает работу большой цепи на всем знакомой «дружбе».

Работы по алмазной резке на канатной машине осуществляют только профессионалы, цена на алмазный канат достаточно высока, чтобы приобретать его для самостоятельного ремонта. Без глубоких знаний и навыков, работу выполнять не рекомендуется, исходя из мер безопасности и разумного подхода.

Область применения резки алмазным канатом

Из-за сложности и высокой производительности технологии канатной алмазной резки, применять данный метод, стоит при демонтаже крупных объектов или сооружений повышенной прочности. В частности, канатная резка используется в следующих случаях:

Демонтаж колонн, опорных конструкций диаметром 2 метра и более;
Резка стен толщиной от 1 метра и с длинной пропила от 2 метров и более;
Резка погружным методом, при отсутствии доступа к обрабатываемой поверхности с двух сторон;
Резка фундаментов повышенной толщины;
Резка конструкций с двойным или усиленным поясом армирования и использованием арматуры толщиной от 1 см.

Таким образом, канатная резка — эффективное решение задач по демонтажу капитальных сооружений, снести которые в противном случае, можно только методом контролируемого подрыва.
